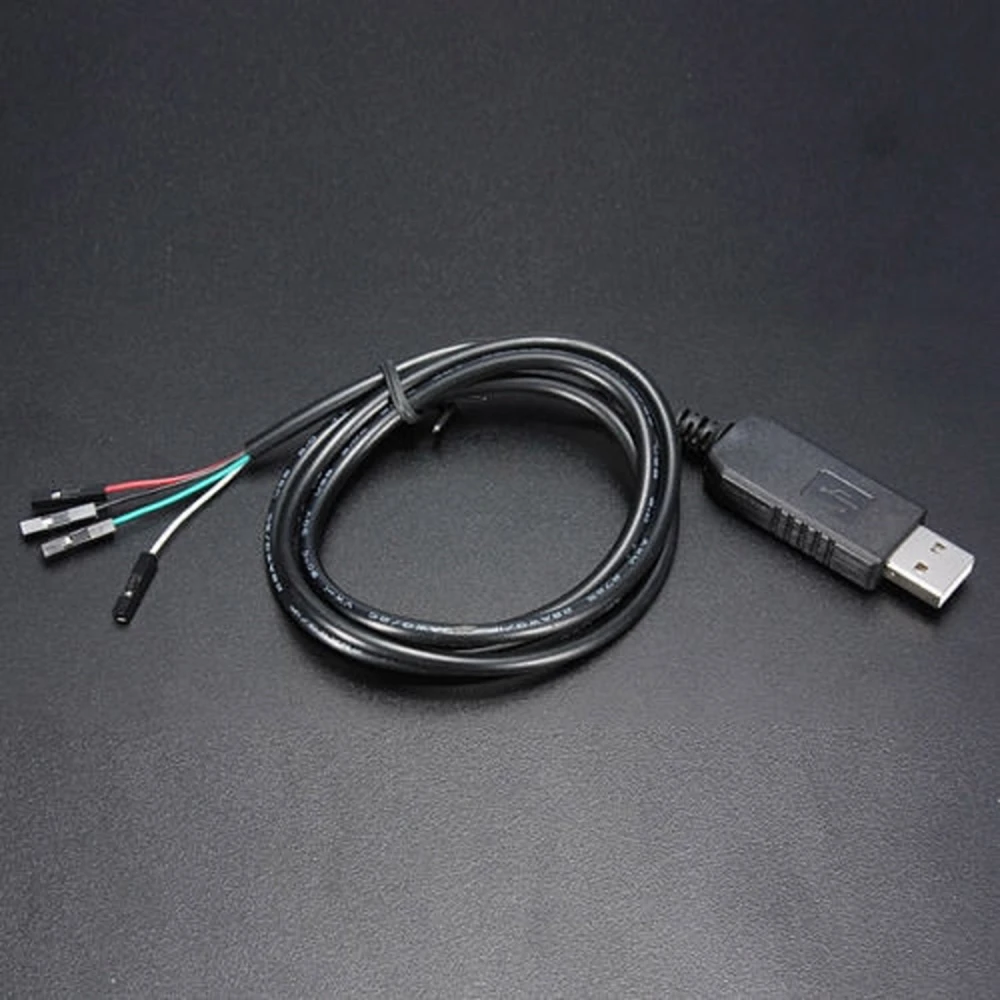

Cavo adattatore USB a RS232 TTL PL2303HX per Arduino
Marchio: satkit
IVA inclusa (IVA escl.: 2,00€)
Sconti quantità
| Quantità | Prezzo | Salva |
|---|---|---|
| 2+ | 2,34€ | -4% |
| 10+ | 2,22€ | -9% |
| 20+ | 1,83€ | -25% |
Il USB a RS232 TTL PL2303HX Cable Adaptador Arduino è un modulo convertitore che consente di collegare dispositivi RS232 TTL o schede di sviluppo (DEMO BRD) a un computer tramite una porta USB standard. Questo adattatore è una soluzione pratica ed efficiente per chi lavora con Arduino e altri sistemi elettronici che richiedono comunicazione seriale TTL.
Caratteristiche principali:
- Chip integrato: TTL COM PC-PL2303HX, che facilita la conversione automatica tra USB e RS232 TTL.
- Connettori: USB tipo A maschio standard e connettore TTL a 4 pin per una facile integrazione.
- Lunghezza del cavo: 1000 mm (39 3/8 pollici), che offre flessibilità nella connessione.
- Compatibilità sistemi operativi: Compatibile con Linux, Mac OS, WinCE, Windows XP, 2003, Vista e Windows 7. Non compatibile con Windows 8 né Windows 10.
- Colori del cavo e funzioni:
- Nero: GND (massa)
- Verde: TXD (trasmissione dati)
- Bianco: RXD (ricezione dati)
- Rosso: VCC (alimentazione 5V)
- Modalità di connessione: Utilizza tre linee principali (RX, TX, GND) e alimentazione VCC per una connessione semplice e sicura.
- Nota importante: Per evitare danni, regolare il jumper per selezionare l'uscita da 3.3V o 5.0V in base all'alimentazione richiesta dal microcontrollore prima di collegarlo al computer.
Usi tipici:
- Sviluppo e test con schede Arduino e altri microcontrollori.
- Collegamento di dispositivi RS232 TTL a computer moderni senza porta seriale.
- Progetti di elettronica che richiedono comunicazione seriale USB a TTL.
Compatibilità e supporto: Questo adattatore supporta i sistemi operativi Linux, Mac OS, WinCE e Windows (XP, 2003, Vista e 7). Non funziona con Windows 8 né Windows 10, quindi si consiglia di verificare il sistema operativo prima dell'acquisto. I driver PL2303 per Windows sono disponibili per il download dai siti ufficiali.
Contenuto della confezione:
- 1 x Cavo adattatore USB a RS232/TTL PL2303HX
Questo prodotto è ideale per appassionati e professionisti che necessitano di una soluzione affidabile per collegare dispositivi RS232 TTL ai computer tramite USB, soprattutto in ambienti di sviluppo con Arduino.
- Chip integrato TTL COM PC-PL2303HX per conversione automatica
- Connettore USB tipo A maschio e connettore TTL a 4 pin
- Cavo da 1000 mm per maggiore flessibilità nelle connessioni
- Compatibile con Linux, Mac, WinCE, Windows XP, 2003, Vista e 7
- Non compatibile con Windows 8 né Windows 10
- Colori del cavo: Nero (GND), Verde (TXD), Bianco (RXD), Rosso (VCC 5V)
- Connessione con tre linee principali RX, TX, GND e alimentazione VCC
- Include jumper per selezionare l'uscita da 3.3V o 5.0V
- Ideale per progetti con Arduino e dispositivi RS232 TTL
Domande e risposte dei clienti
Quali vantaggi offre l'adattatore PL2303HX rispetto ad altri chip convertitori USB-TTL come CH340 o FT232RL?
Il PL2303HX si distingue per l'ampia compatibilità con sistemi operativi datati (Windows XP, Vista, 7, Linux e Mac) e per la facilità d'uso su schede di sviluppo. Tuttavia, il chip FT232RL offre in genere un supporto migliore per i sistemi più recenti e per gli aggiornamenti dei driver, mentre il CH340 è più economico ma a volte meno stabile nelle trasmissioni prolungate. Il PL2303HX è conveniente per progetti in cui la compatibilità con sistemi datati è fondamentale.
Quali sono le dimensioni, il peso e il contenuto esatto incluso nella confezione di questo adattatore USB-RS232/TTL?
L'adattatore include un cavo lungo circa 1000 mm, con connettore USB tipo A maschio e un connettore TTL a 4 pin. Il peso è in genere inferiore a 50 g. La confezione contiene solo il cavo adattatore PL2303HX, senza accessori aggiuntivi.
Quale procedura è consigliata per il corretto collegamento e l'installazione dell'adattatore con un microcontrollore da 3,3 V o 5 V?
Per collegare l'adattatore a un microcontrollore, assicurarsi che il jumper sia impostato in base all'alimentazione a 3,3 V o 5 V e effettuare il collegamento solo quando l'adattatore NON è collegato al computer (per evitare danni da corrente). Si usano comunemente i pin GND, TXD e RXD per la comunicazione seriale. Verificare sempre la corrispondenza dei livelli logici prima del collegamento.
Quali problemi frequenti possono sorgere usando questo tipo di cavo adattatore e come si possono risolvere?
I problemi comuni includono incompatibilità dei driver nelle versioni recenti di Windows, errore di rilevamento della porta COM e incrocio dei segnali TX/RX. Per risolverli, assicurarsi di usare sistemi supportati, scaricare il driver specifico per PL2303HX e verificare il corretto collegamento dei segnali (TX a RX e RX a TX). La mancata rilevazione nelle versioni recenti di Windows in genere non ha una soluzione garantita.
Con quali sistemi operativi è compatibile questo adattatore?
È compatibile con Linux, Mac OS, WinCE e Windows XP, 2003, Vista e 7. Non è compatibile con Windows 8 né Windows 10.
Posso usare questo adattatore con Windows 10?
No, questo adattatore non funziona con Windows 8 né Windows 10 a causa di incompatibilità con i driver PL2303.
Quanto è lungo il cavo dell'adattatore?
Il cavo ha una lunghezza di 1000 mm (39 3/8 pollici), offrendo sufficiente flessibilità per collegamenti comodi.
Quali pin include il connettore TTL?
Include quattro pin: GND (nero), TXD (verde), RXD (bianco) e VCC 5V (rosso).
Devo configurare qualcosa prima di usare l'adattatore?
Sì, è necessario regolare il jumper per selezionare l'uscita di tensione corretta (3.3V o 5.0V) per evitare danni al dispositivo collegato.
