Pack 50 cristalli di quarzo oscillatore HC49S, 10 valori da 6MHz a 40MHz

Name: Pack 50 cristalli di quarzo oscillatore HC49S, 10 valori da 6MHz a 40MHz
Brand: satkit
SKU: G0X0203-pack-cristales
Price: 5.49 EUR
Availability: InStock

Marchio: satkit

Sii il primo a recensire questo prodotto

5,49€

IVA inclusa (IVA escl.: 4,50€)

Disponibile - Spedizione immediata

Consegna standard Mer, Apr 22 - Ven, Apr 24

Consegna espressa Lun, Apr 20 - Mar, Apr 21

Resi entro 30 giorni

Quantità

Resi gratuiti entro 30 giorni

Transazione sicura

Consegna gratuita Per ordini superiori a 300€

Resi facili Politica di reso di 30 giorni

Pagamento sicuro Checkout 100% sicuro

Garanzia di qualità Solo prodotti originali

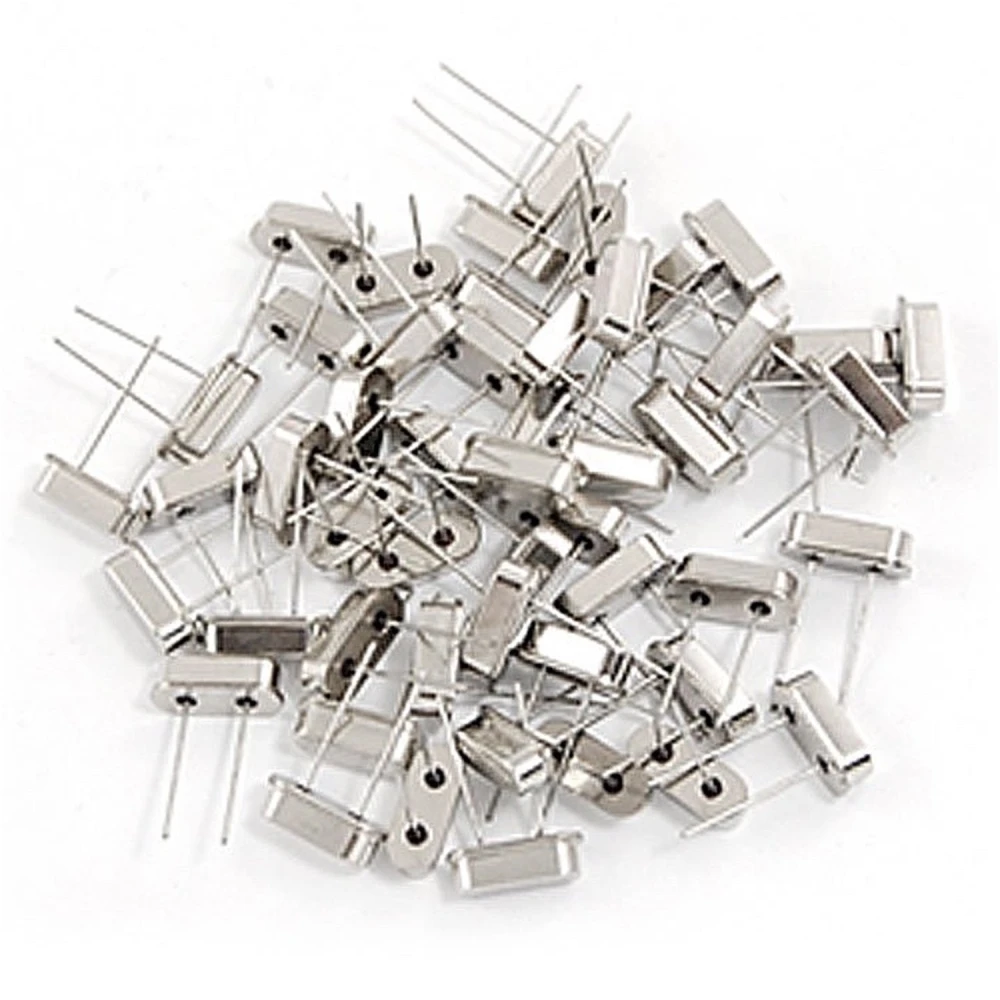

Questo pack include 50 cristalli di quarzo oscillatore in formato HC49S, distribuiti in 10 valori diversi che coprono frequenze da 6MHz a 40MHz. È una soluzione versatile per appassionati e professionisti dell'elettronica che richiedono un'ampia gamma di frequenze per i propri progetti o riparazioni.

Caratteristiche principali:

50 unità di cristalli di quarzo oscillatore.
10 valori diversi di frequenza: 6MHz, 8MHz, 10MHz, 11,0592MHz, 12MHz, 16MHz, 24MHz, 24,576MHz, 25MHz e 40MHz.
Formato HC49S, standard per il montaggio su schede elettroniche.
Ideale per l'uso in circuiti oscillatori, orologi, microcontrollori e altri dispositivi elettronici.

Specifiche tecniche:

Frequenze: da 6MHz a 40MHz in 10 valori specifici.
Formato: HC49S.
Quantità: 50 pezzi (5 unità per frequenza).

Usi tipici:

Montaggio e riparazione di circuiti elettronici che richiedono oscillatori al quarzo.
Sviluppo di prototipi e kit elettronici.
Sostituzione di cristalli danneggiati in apparecchi elettronici.

Compatibilità: Compatibile con la maggior parte di schede e dispositivi elettronici che utilizzano cristalli di quarzo in formato HC49S.

Questo pack è una soluzione economica e pratica per chi cerca varietà e qualità nei cristalli di quarzo oscillatori per i propri progetti elettronici.

50 cristalli di quarzo oscillatore HC49S.
10 valori di frequenza da 6MHz a 40MHz.
5 unità per ciascun valore di frequenza.
Formato standard HC49S per un montaggio semplice.
Ideale per progetti e riparazioni elettroniche.

Domande e risposte dei clienti

Quines dimensions i quin tipus d’encapsulat tenen exactament els cristalls d’aquest pack?

Cada cristall té un encapsulat estàndard HC49/S, amb dimensions aproximades d’11,5 mm de llarg, 4,7 mm d’ample i 3,5 mm d’alt. Els pins fan uns 3,5 mm i la separació entre ells és de 4,88 mm. El format HC49/S es considera compacte i és compatible amb la majoria de sòcols DIP i plaques de prototip.

Quina és la tolerància típica en freqüència i l’estabilitat tèrmica d’aquests cristalls?

La tolerància típica de freqüència en encapsulats HC49/S sol estar entre ±20 ppm i ±30 ppm a 25 °C, amb una estabilitat tèrmica aproximada de ±30 ppm dins del rang de -20 °C a 70 °C. Es recomana verificar la fitxa tècnica del fabricant per a cada lot específic, ja que aquests valors poden variar lleugerament segons l’origen.

Requereixen aquests cristalls un circuit de càrrega particular o es poden usar directament amb qualsevol microcontrolador estàndard?

Normalment, els cristalls HC49/S estan dissenyats per treballar amb una capacitat de càrrega típica de 18 pF a 22 pF. Són compatibles amb la majoria de microcontroladors, però és recomanable ajustar els condensadors de càrrega segons les especificacions del fabricant del microcontrolador i del cristall per obtenir una precisió òptima.

Hi ha riscos de dany per soldadura o manipulació i quines pràctiques es recomanen per assegurar-ne la durabilitat?

El quars és fràgil davant cops i temperatures excessives. S’aconsella soldar a temperatures inferiors a 300 °C durant menys de 3 segons per pin per evitar fissures internes. Manipuleu les peces pels pins, evitant forces laterals o torsió. L’ús de precaucions ESD (protecció contra descàrregues electrostàtiques) també contribueix a allargar la vida útil del producte.

What are the exact dimensions and package type of the crystals in this pack?

Each crystal has a standard HC49/S package, with approximate dimensions of 11.5 mm long, 4.7 mm wide and 3.5 mm high. The pins are about 3.5 mm long and the spacing between them is 4.88 mm. The HC49/S format is considered compact and is compatible with most DIP sockets and prototyping boards.

What is the typical frequency tolerance and thermal stability of these crystals?

The typical frequency tolerance in HC49/S packages is usually between ±20 ppm and ±30 ppm at 25 °C, with approximate thermal stability of ±30 ppm within the range of -20 °C to 70 °C. It is recommended to check the manufacturer’s datasheet for each specific batch, as these values may vary slightly depending on origin.

Do these crystals require a specific load circuit, or can they be used directly with any standard microcontroller?

Normally, HC49/S crystals are designed to work with a typical load capacitance of 18 pF to 22 pF. They are compatible with most microcontrollers, but it is advisable to adjust the load capacitors according to the specifications of both the microcontroller and the crystal to achieve optimum accuracy.

Are there risks of damage from soldering or handling, and what practices are recommended to ensure durability?

Quartz is fragile under impact and excessive temperatures. It is advisable to solder at temperatures below 300 °C for less than 3 seconds per pin to avoid internal cracks. Handle the parts by the pins, avoiding lateral force or twisting. The use of ESD precautions also helps extend the product’s service life.

What are the exact dimensions and package type of the crystals in this pack?

Each crystal has a standard HC49/S package, with approximate dimensions of 11.5 mm long, 4.7 mm wide and 3.5 mm high. The pins are about 3.5 mm long and the pin spacing is 4.88 mm. The HC49/S format is considered compact and is compatible with most DIP sockets and prototyping boards.

What is the typical frequency tolerance and thermal stability of these crystals?
