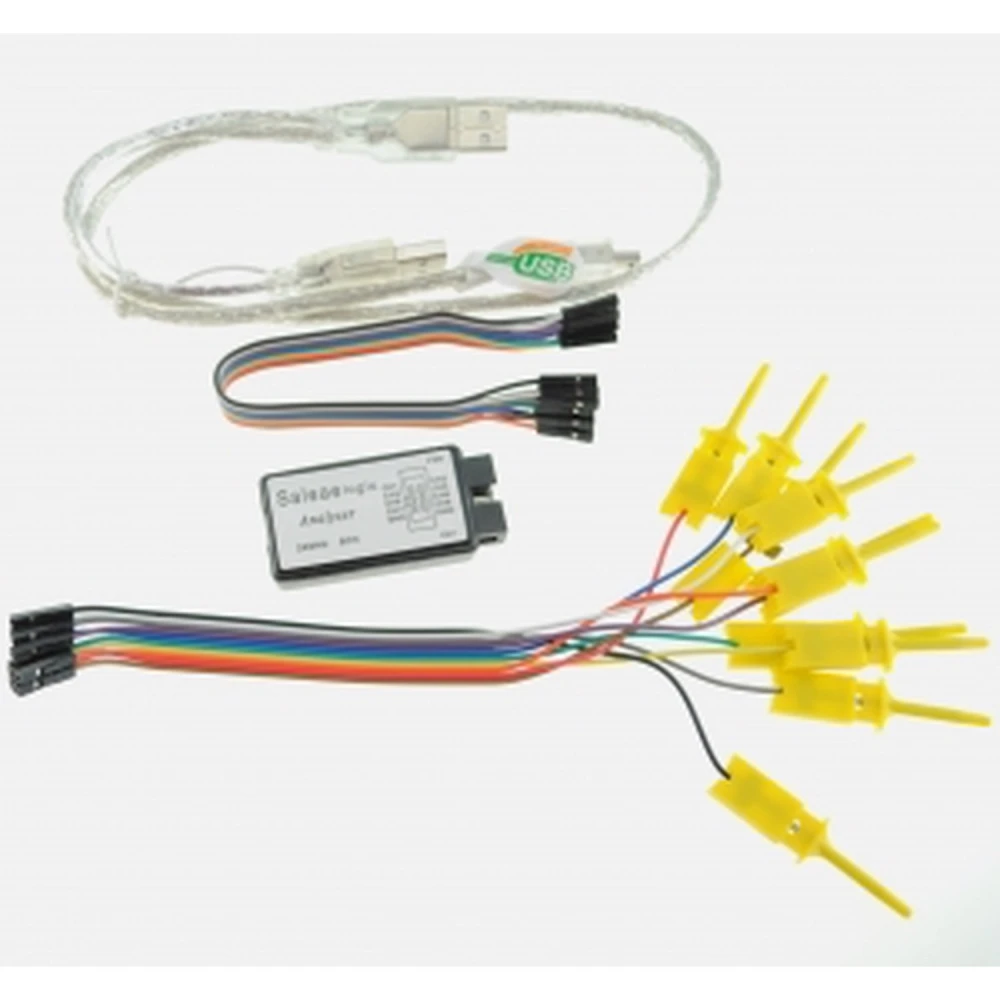

Analizzatore logico 24MHz 8 canali compatibile con Saleae USB Logic

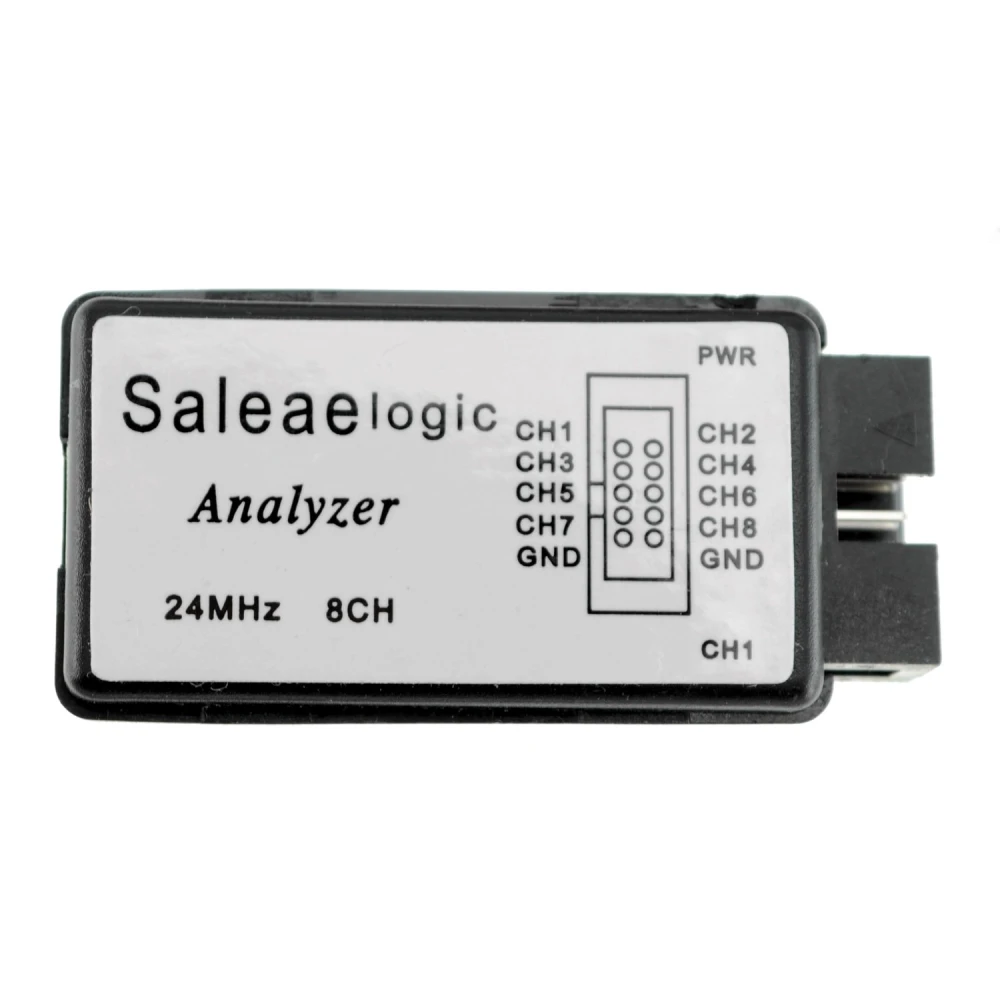

Vista frontal del analizador logico 24MHz 8 canales compatible Saleae con conexiones USB y canales visibles

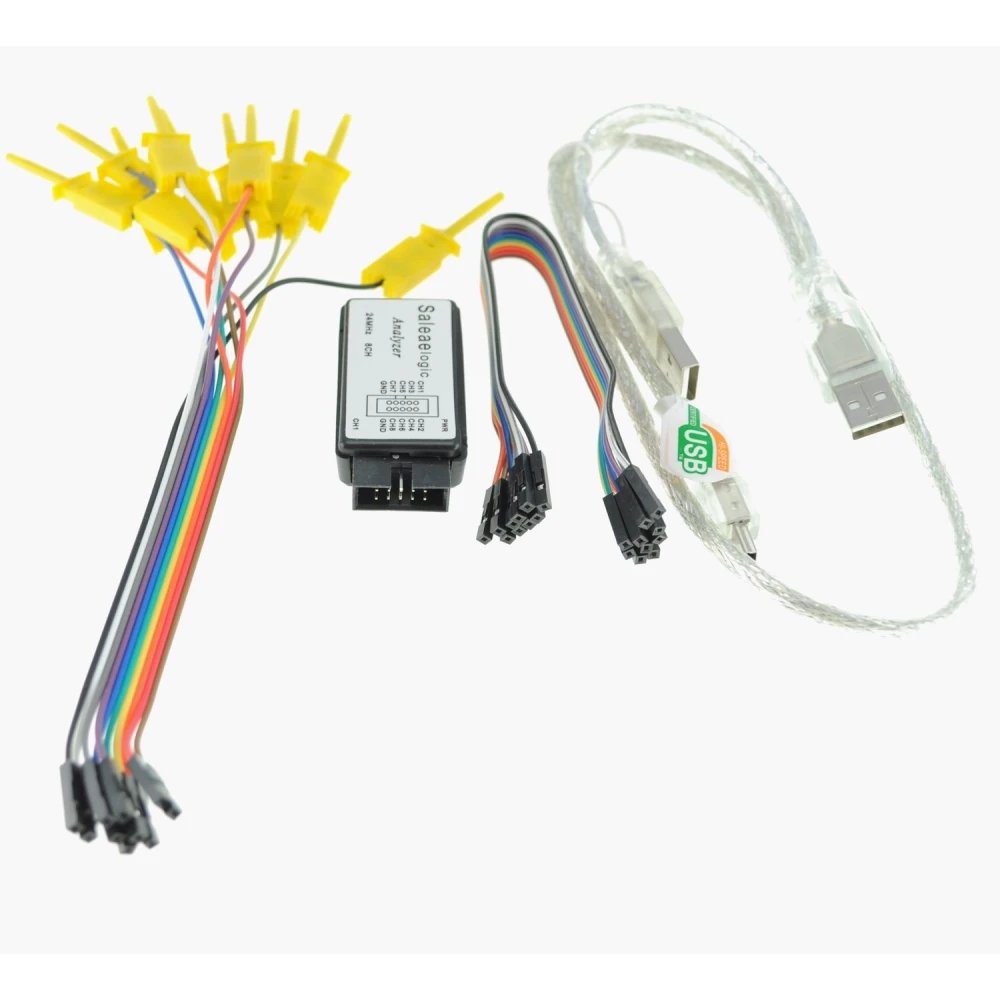

Detalle del analizador logico 24MHz 8 canales compatible Saleae mostrando test clips y cables

Analizador logico 24MHz 8 canales compatible Saleae con cable USB y accesorios incluidos

Analizzatore logico 24MHz 8 canali compatibile con Saleae USB Logic

Name: Analizzatore logico 24MHz 8 canali compatibile con Saleae USB Logic
Brand: satkit
SKU: 1b030201-ana-logic-8ch
Price: 12.08 EUR
Availability: InStock

Marchio: satkit

Sii il primo a recensire questo prodotto

12,08€

IVA inclusa (IVA escl.: 9,90€)

Scorte limitate

Consegna standard Mer, Apr 22 - Ven, Apr 24

Consegna espressa Lun, Apr 20 - Mar, Apr 21

Resi entro 30 giorni

Quantità

Resi gratuiti entro 30 giorni

Transazione sicura

Consegna gratuita Per ordini superiori a 300€

Resi facili Politica di reso di 30 giorni

Pagamento sicuro Checkout 100% sicuro

Garanzia di qualità Solo prodotti originali

Il Analizzatore Logico 24MHz 8 canali compatibile Saleae è uno strumento essenziale per professionisti e appassionati di elettronica che devono analizzare segnali digitali con precisione e rapidità. Questo dispositivo si collega via USB ed è compatibile con il software Saleae USB Logic, consentendo l'acquisizione e l'analisi di più protocolli digitali.

Caratteristiche principali:

Connessione USB per una facile integrazione con il PC.
8 canali simultanei per acquisire più segnali digitali.
Velocità massima di campionamento fino a 24MHz, a seconda del PC e dell'uso del bus USB.
Compatibile con protocolli comuni come I2C, SPI, 1WIRE e Seriale.
Funziona con livelli TTL: livello basso da -0.5V a 0.8V e livello alto da 2V a 5.25V.
Peso leggero di soli 22 grammi, per facilitarne trasporto e utilizzo.
Misure temporali a schermo per un'analisi dettagliata dei segnali.
Selezione del tipo di trigger per canale per un controllo preciso dell'acquisizione.

Specifiche tecniche:

Canali: 8
Frequenza massima di campionamento: 24MHz
Compatibilità: Software Saleae USB Logic
Livelli del segnale: TTL (-0.5V a 0.8V basso, 2V a 5.25V alto)
Peso: 22 grammi

Contenuto della confezione:

1 x USB SALEAE Analizzatore logico
1 x Cavo USB di connessione
1 x Test clips per il collegamento ai segnali
1 x Cavo DuPont da 10 pin

Usi tipici: Questo analizzatore è perfetto per la diagnostica e lo sviluppo di progetti elettronici, in particolare per analizzare bus di comunicazione digitale, debuggare microcontrollori e verificare protocolli di comunicazione come I2C, SPI e seriale. La compatibilità con il software Saleae facilita la visualizzazione e l'analisi dei dati in tempo reale.

Compatibilità: Compatibile con qualsiasi PC che supporti la connessione USB e il software Saleae USB Logic, disponibile per Windows, Mac e Linux.

Connessione USB per una facile integrazione con il PC
8 canali simultanei per più segnali digitali
Velocità massima di campionamento fino a 24MHz
Compatibile con i protocolli I2C, SPI, 1WIRE e Seriale
Funziona con livelli TTL: basso -0.5V a 0.8V, alto 2V a 5.25V
Peso leggero di 22 grammi per un facile trasporto
Misure temporali a schermo per un'analisi dettagliata
Selezione del trigger per canale per un controllo preciso
Include cavo USB, test clips e cavo DuPont da 10 pin

Domande e risposte dei clienti

Quali sono le dimensioni esatte e il peso dell’analizzatore, e quali accessori sono inclusi nella confezione?

L’analizzatore logico pesa circa 22 g. Include il modulo principale, un cavo USB per il collegamento al PC, un set di test clip e un cavo DuPont a 10 pin. Le dimensioni tipiche del modulo sono circa 60 mm × 50 mm × 15 mm (consultare la scheda tecnica per conferma, poiché possono variare in base a produzioni OEM).

Quali requisiti di sistema operativo e hardware servono per far funzionare correttamente il software Saleae compatibile?

Il software Saleae Logic compatibile richiede un sistema operativo Windows (7 o superiore), macOS (10.10 o superiore) o Linux (glibc >= 2.13). Si consiglia di disporre di almeno 2 GB di RAM, una porta USB 2.0 o superiore e un processore dual-core per garantire una cattura fluida e precisa ad alte velocità di campionamento. Possono esserci lievi limitazioni di compatibilità a seconda della versione specifica del prodotto clone e dei driver disponibili.

Come devo collegare e configurare l’analizzatore per garantire misurazioni affidabili senza danneggiare i circuiti da analizzare?

L’analizzatore deve essere collegato a segnali digitali compatibili con livelli TTL: intervallo da 0 a 5,25 V, considerando che il livello basso è -0,5 a 0,8 V e il livello alto da 2 a 5,25 V. Collegare i test clip ai segnali da analizzare e utilizzare il software per selezionare i canali e impostare i trigger appropriati. È importante non superare i livelli di tensione supportati ed evitare il collegamento a segnali con forti transizioni di corrente o livelli non TTL per prevenire danni allo strumento e letture errate.

Che tipo di garanzia, ricambi o supporto è disponibile per questo modello, considerando che è compatibile con Saleae ma non originale?

Essendo un modello compatibile (non originale Saleae), in genere la garanzia è offerta solo dal distributore e copre solitamente difetti di fabbricazione da 3 a 12 mesi, a seconda del venditore. Non esiste supporto ufficiale Saleae né accesso a ricambi originali; la riparazione dipenderà dal distributore o dall’autocorrezione di guasti semplici (sostituzione di cavi, piccole saldature). Il supporto software si limita all’uso con versioni compatibili, senza garanzie di aggiornamenti futuri.

Con quale software è compatibile l'analizzatore logico?

L'analizzatore logico è compatibile con il software Saleae USB Logic, che consente l'acquisizione e l'analisi dei segnali digitali.

Quanti canali ha l'analizzatore logico?

Questo analizzatore logico dispone di 8 canali per l'acquisizione simultanea di segnali digitali.

Qual è la frequenza massima di campionamento?

La frequenza massima di campionamento è di 24MHz, anche se dipende dal PC e dall'uso del bus USB.

Quali protocolli può analizzare questo dispositivo?

Può analizzare protocolli digitali come I2C, SPI, 1WIRE e Seriale.

Cosa include la confezione quando si acquista l'analizzatore?

La confezione include l'analizzatore USB SALEAE, un cavo USB di connessione, test clips e un cavo DuPont da 10 pin.
