Generatore di funzioni arbitrario 6MHz 2 canali FY3206S FeelTech
Marchio: FeelTech
IVA inclusa (IVA escl.: 57,00€)
Il generatore di funzioni arbitrario 6MHz 2 canali FY3206S di FeelTech è uno strumento avanzato progettato per la generazione precisa di segnali elettronici con doppio canale indipendente. Questo generatore DDS (Direct Digital Synthesis) consente di creare forme d’onda sinusoidali, quadre, triangolari, a dente di sega, arbitrarie e modulate (AM, FM), con controllo totale di ampiezza, frequenza, offset e fase.
Grazie alla tecnologia con circuito integrato CMOS e a un microprocessore ad alta velocità, insieme a un oscillatore al quarzo attivo, offre stabilità e precisione eccezionali nella generazione dei segnali, con una risoluzione di frequenza fino a 10 mHz e una precisione di ±5×10-6.
Caratteristiche principali
- Doppio canale di uscita indipendente (CH1 e CH2) con uscita ad alta velocità.
- Frequenza massima di onda sinusoidale e quadra: 6 MHz.
- Forme d’onda disponibili: sinusoidale, quadra (con duty cycle regolabile tra 0.1% e 99.9%), triangolare, a dente di sega, arbitraria, impulso comune, rumore, elettrocardiogramma, AM e FM.
- Ampiezza di uscita ≥ 20 Vp-p (senza carico) con impedenza di uscita di 50 ohm ±10%.

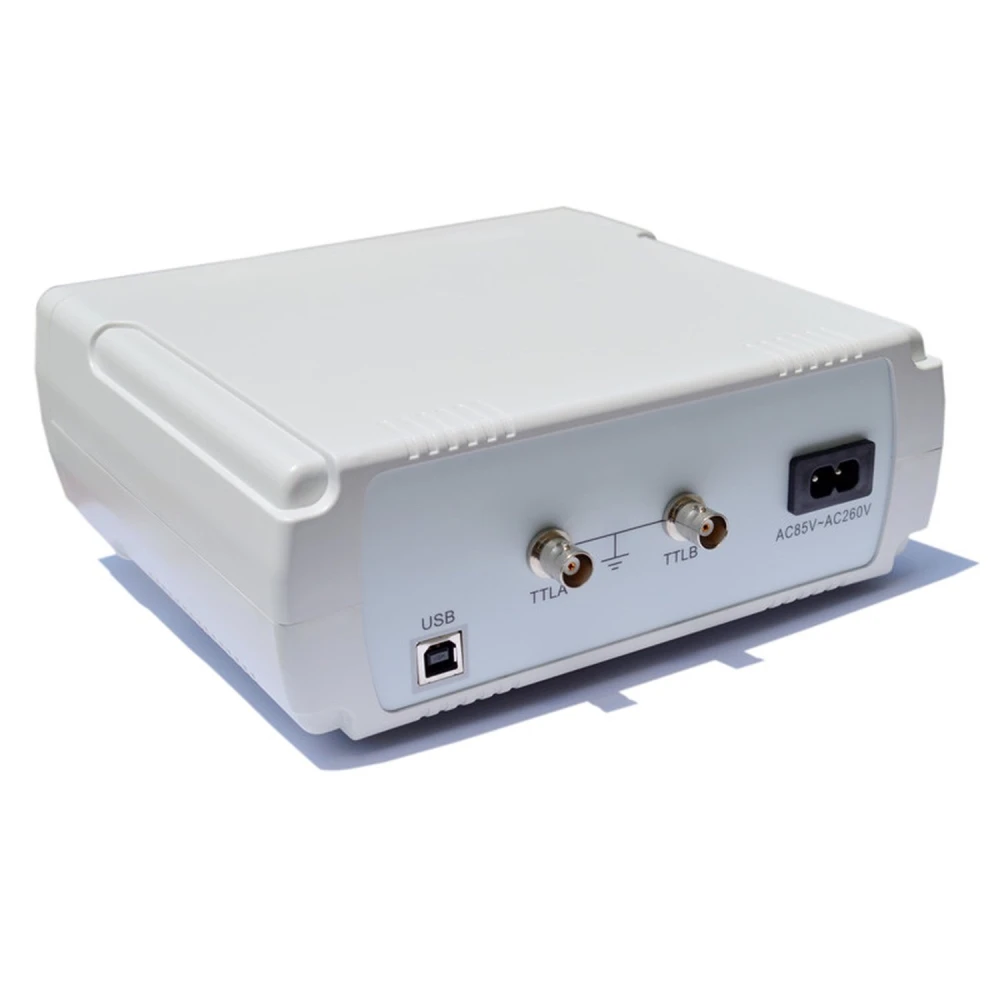

- Uscita TTL sincronizzata per entrambi i canali con fase regolabile e livello elettrico > 3.3 Vp-p.
- Frequenzimetro integrato con intervallo di misura da 1 Hz a 100 MHz per segnali interni ed esterni.
- Funzione sweep su CH1 con modalità lineare e logaritmica, con intervallo e velocità regolabili.
- Memoria per salvare fino a 20 configurazioni personalizzate.

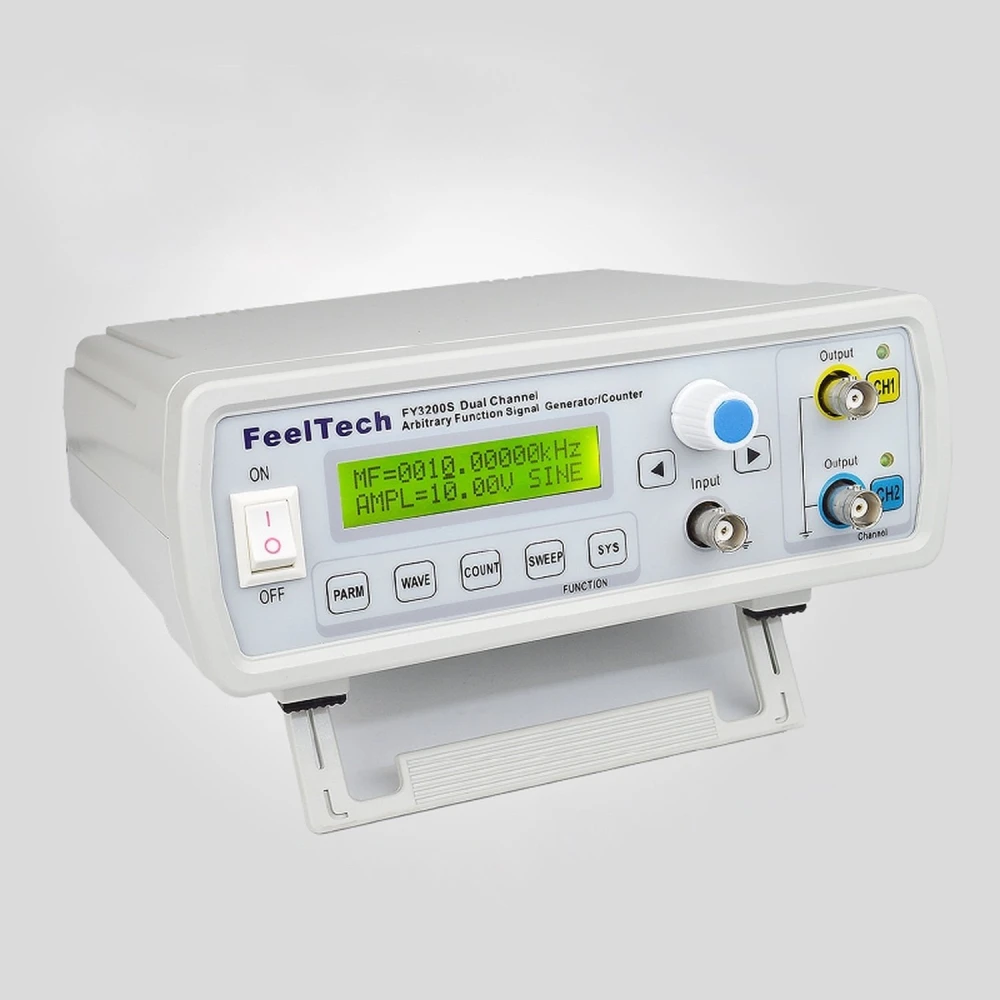

- Controllo digitale completo tramite pulsanti e manopola con display LCD1602 in inglese.
- Velocità di campionamento fino a 250 MSa/s e generatore di forma d’onda a 12 bit per bassa distorsione.
- Dimensioni compatte: 200 x 190 x 90 mm e peso approssimativo di 500 g.
Applicazioni tipiche
Questo generatore è ideale per:
- Ingegneria elettronica e sviluppo di circuiti.
- Laboratori di ricerca e test di dispositivi elettronici.
- Linee di produzione per test funzionali e calibrazione.
- Didattica e formazione in elettronica e telecomunicazioni.
Compatibilità e accessori
Include cavo di alimentazione, cavo USB per connessione al PC, clip a filo tipo Q9 e CD con software e manuale. Compatibile con sistemi che richiedono segnali arbitrari e funzioni di sweep per test avanzati.
Nota: Attualmente questo prodotto non è disponibile a magazzino. È possibile richiedere una notifica per il riassortimento.
- Generatore DDS a doppio canale con frequenza massima di 6 MHz
- Forme d’onda: sinusoidale, quadra, triangolare, a dente di sega, arbitraria, AM, FM
- Frequenzimetro integrato con intervallo fino a 100 MHz
- Controllo digitale con display LCD1602 e memoria per 20 configurazioni
- Funzione sweep lineare e logaritmica regolabile su CH1
- Alta precisione e stabilità con oscillatore al quarzo attivo
- Uscita TTL sincronizzata con fase regolabile
- Velocità di campionamento di 250 MSa/s e generatore a 12 bit per bassa distorsione
- Dimensioni compatte e peso leggero per una facile gestione
- Include cavi, clip e software per connessione e controllo
Domande e risposte dei clienti
Quali forme d’onda può generare il FY3206S-6MHz e per quali applicazioni specifiche sono utili?
Il FY3206S-6MHz può generare onde sinusoidali, quadre, triangolari, a dente di sega e forme d’onda arbitrarie programmabili. Le onde sinusoidali sono ideali per test di apparecchi audio e filtri; le quadre sono impiegate nella simulazione digitale o nel test di clock logici; le triangolari/a dente di sega sono utilizzate in circuiti di modulazione e controllo, mentre le arbitrarie permettono di emulare segnali complessi specifici, fondamentali per moduli analogici o progetti personalizzati.
Quale interfaccia di uscita e quali livelli di ampiezza offre il generatore e come si collega ad altri strumenti da laboratorio?

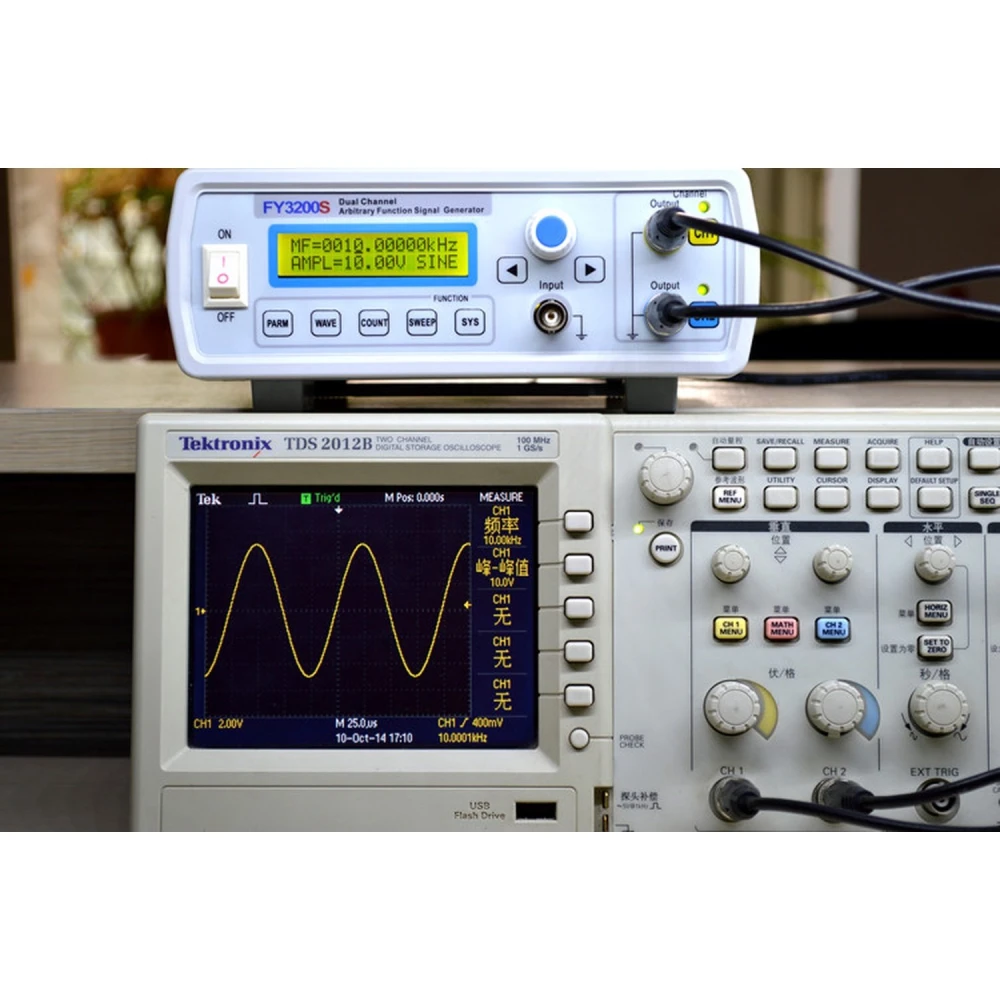

Il generatore dispone di uscite standard tipo BNC e supporta livelli di segnale regolabili fino a ±10 Vpp su carico ad alta impedenza (circa 50 Ω). Include un’uscita TTL per la sincronizzazione digitale. Ciò consente il collegamento diretto a oscilloscopi, analizzatori o apparecchiature di test compatibili con ingressi BNC, garantendo versatilità in laboratori didattici e industriali.
L’apparecchiatura richiede software o driver specifici per caricare forme d’onda arbitrarie ed è compatibile con sistemi Windows o Mac?
Per caricare forme d’onda arbitrarie si utilizza il software dedicato fornito dal produttore, generalmente compatibile con sistemi Windows (normalmente Windows 7/8/10). Non è garantito il supporto nativo per macOS, quindi per gli utenti Mac sarebbe necessario un ambiente virtuale o un computer Windows. Il driver di solito è incluso nella confezione o disponibile online.
Quali sono le specifiche elettriche di alimentazione ed esiste tolleranza alle variazioni di tensione?
Il FY3206S-6MHz normalmente funziona con un alimentatore esterno da 12 V DC, con un margine di tolleranza di ±10%. Il consumo massimo è solitamente inferiore a 10 W. È importante non superare i valori specificati per evitare danni o funzionamento instabile, soprattutto in ambienti con frequenti variazioni di tensione.
Qual è la principale differenza tecnica di questo modello rispetto ad altri generatori DDS di fascia simile, come il FY3200S-10MHz?
La differenza chiave riguarda la frequenza massima di uscita: il FY3206S-6MHz raggiunge 6 MHz in seno, mentre il FY3200S-10MHz arriva a 10 MHz. Inoltre, le prestazioni in termini di distorsione e fedeltà della forma d’onda sono molto simili tra i due, ma il modello con frequenza maggiore offre più margine per applicazioni RF o esigenze di banda più ampia. Se l’intervallo 0–6 MHz copre le vostre esigenze, il 3206S è più efficiente in termini di costo e potenza.
Qual è la frequenza massima che può generare questo generatore di funzioni arbitrario?
Il generatore FY3206S può generare segnali con frequenza massima fino a 6 MHz per onda sinusoidale, quadra e triangolare.
Quali tipi di forme d’onda può generare il FY3206S?
Può generare onde sinusoidali, quadre (con duty cycle regolabile), triangolari, a dente di sega, arbitrarie, impulsi, rumore, elettrocardiogramma, AM e FM.
Ha la funzione di misurazione della frequenza?
Sì, integra un frequenzimetro con intervallo di misura da 1 Hz fino a 100 MHz per segnali interni ed esterni.
Si può controllare tramite computer?
Sì, ogni funzione può essere regolata dal computer tramite il software incluso e la connessione USB.
È disponibile per l’acquisto immediato?
Attualmente il prodotto è esaurito e non disponibile per l’acquisto immediato, ma è possibile richiedere una notifica per il riassortimento.
