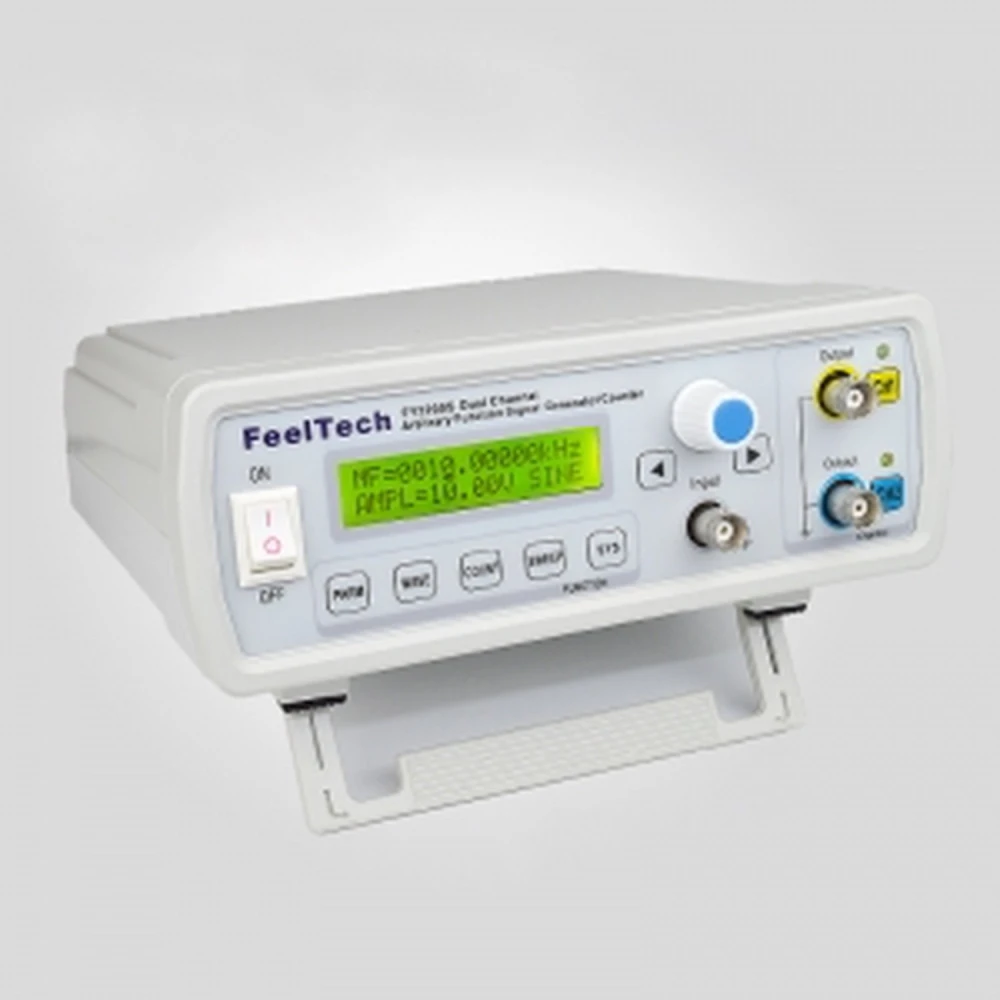

Generatore di funzioni arbitrario FY3225S 25MHz 2 canali con frequenzimetro 100MHz
Marchio: FeelTech
IVA inclusa (IVA escl.: 82,00€)
Generatore di funzioni arbitrario FY3225S 25MHz è uno strumento avanzato a doppio canale per generare segnali con alta precisione e stabilità, ideale per applicazioni in ingegneria elettronica, laboratori, linee di produzione, didattica e ricerca scientifica.
Questo generatore utilizza tecnologia DDS con un circuito integrato CMOS e un microprocessore ad alta velocità, impiegando un oscillatore al cristallo attivo che garantisce una stabilità di frequenza eccezionale. La tecnologia di montaggio superficiale migliora l'immunità alle interferenze e prolunga la vita utile dell'apparecchio.
Caratteristiche principali
- Doppio canale di uscita indipendente (CH1 e CH2) ad alta velocità.
- Frequenza massima dell'onda sinusoidale: 25 MHz.
- Frequenza massima di onda quadra, triangolare e arbitraria: fino a 6 MHz.
- Frequenzimetro incorporato con intervallo di misura fino a 100 MHz.
- Forme d'onda disponibili: sinusoidale, quadra (duty cycle regolabile 0.1% a 99.9%), triangolare, dente di sega, arbitraria, impulso comune, rumore, elettrocardiogramma, AM, FM, tra le altre.
- Ampiezza di uscita maggiore o uguale a 20 Vp-p senza carico.
- Risoluzione di frequenza di 0.01 Hz (10 mHz) con precisione ±5×10⁻⁶.
- Controllo digitale completo con display LCD1602 e regolazione tramite pulsanti e manopola.
- Funzione di sweep lineare e logaritmico configurabile in frequenza e tempo.
- Memoria per salvare fino a 20 configurazioni utente.

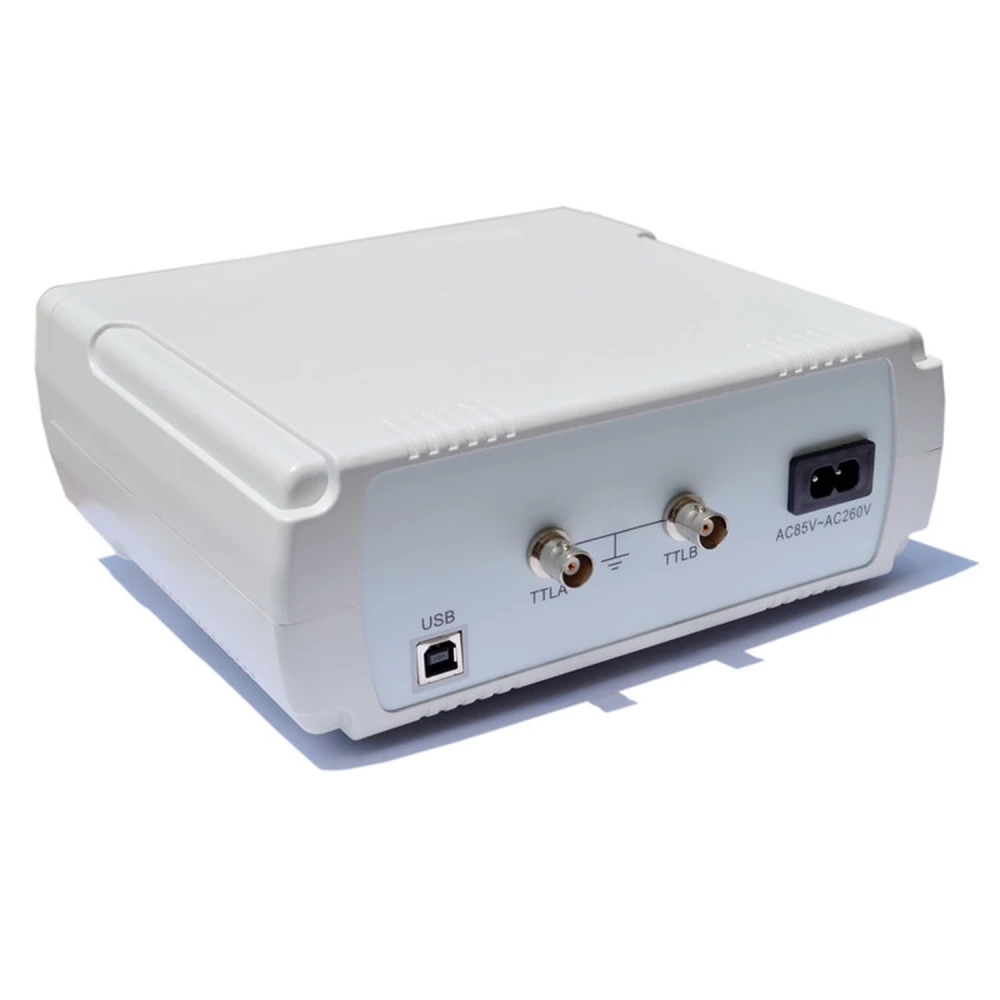

- Uscita TTL sincronizzata su entrambi i canali con differenze di fase regolabili.
- Ampio intervallo di tensione di lavoro: AC85V a AC260V.
Specifiche tecniche
- Dimensioni: 200 mm (lunghezza) × 190 mm (larghezza) × 90 mm (altezza).
- Peso: 500 g (unità), accessori 150 g.
- Intervallo di temperatura di funzionamento: 0 a 40 °C; umidità massima 80%.
- Impedenza di uscita: 50 ohms ±10%.
- Distorsione dell'onda sinusoidale ≤0.8% a 1 kHz.
- Tempo di salita e discesa dell'onda quadra ≤100 ns.
- Intervallo del contatore: 0 a 4,294,967,295.
- Tensione di ingresso per il misuratore di frequenza: 2 Vp-p a 20 Vp-p.
Usi tipici
Questo generatore è perfetto per test e sviluppo in elettronica, simulazione di segnali per apparecchiature, calibrazione di strumenti, formazione tecnica e sperimentazione scientifica. La sua capacità di generare molteplici forme d'onda e controllare parametri come ampiezza, frequenza, fase e duty cycle lo rende versatile per diverse applicazioni.
Compatibilità
Compatibile con software per il controllo remoto e la regolazione delle funzioni tramite computer. Include connessione USB per comunicazione e aggiornamento. Compatibile con sistemi che richiedono segnali di prova precisi e stabili.
Accessori inclusi
- Generatore di segnale FY3225S.
- Cavo di alimentazione.
- Cavo USB a 3 fili con connettore tipo quadrato.
- 2 clip di filo Q9.
- CD con manuale e software.
Nota: Prodotto attualmente non disponibile. Verifica la disponibilità o le alternative nel nostro negozio.
- Doppio canale indipendente per l'uscita del segnale.
- Frequenza massima dell'onda sinusoidale di 25 MHz.
- Frequenzimetro incorporato con intervallo fino a 100 MHz.
- Forme d'onda: sinusoidale, quadra, triangolare, dente di sega, arbitraria e altro.
- Controllo digitale con display LCD1602 e regolazione tramite manopola.
- Memoria per salvare fino a 20 configurazioni personalizzate.
- Funzione di sweep lineare e logaritmico configurabile.
- Alta precisione e bassa distorsione dei segnali in uscita.
- Uscita TTL sincronizzata con regolazione di fase.
- Ampio intervallo di tensione di funzionamento AC85V a AC260V.
Domande e risposte dei clienti
Quins són els materials principals, dimensions físiques, pes i què inclou la caixa del FY3225S?
El gabinet està fabricat en plàstic ABS reforçat, adequat per a ús en banc. Les dimensions aproximades són 235 mm x 170 mm x 85 mm i el pes ronda 1,3 kg. El paquet sol incloure: 1 generador FY3225S, 1 font d'alimentació, 2 cables BNC a pinça cocodril, 1 cable USB i el manual imprès/digital. Verifiqueu a la botiga les inclusions exactes segons el lot.
Quins són els límits tècnics de generació de senyal en freqüència, amplitud i resolució? El FY3225S és adequat per a aplicacions RF?
La freqüència màxima per a l'ona sinusoïdal és de 25 MHz; per a altres formes, el límit pot ser inferior (consulteu el manual tècnic). L'amplitud màxima de sortida és típicament 20 Vpp en càrrega d'alta impedància; en càrrega de 50 Ω, ronda els 10 Vpp. La resolució DAC és de 12 bits i permet memòria de forma arbitrària de fins a 2048 punts. Per a aplicacions RF professionals (>30 MHz) o exigències de puresa espectral alta, aquest equip no és òptim, ja que prioritza la versatilitat i el cost per sobre de prestacions RF específiques.
El generador és compatible amb fonts d'energia internacionals i quin tipus de connectors utilitza per al senyal de sortida?
El generador requereix alimentació de 100–240 V AC, 50/60 Hz, adaptada a DC mitjançant la font inclosa (entrada típica: 110–240 V, sortida 12 V DC, 2 A). Per al senyal, fa servir connectors BNC estàndard als seus dos canals principals, facilitant l'acoblament amb instruments de laboratori convencionals com oscil·loscopis, mòduls de prova i sistemes d'adquisició.
Quin manteniment requereix i hi ha possibilitat d'actualització de firmware o accés a recanvis?
El manteniment es limita a la neteja externa i a la verificació periòdica dels connectors BNC. Convé evitar ambients polsegosos i sobrecàrregues a la sortida. El firmware rarament requereix actualització; si hi ha una versió nova, el procediment normalment es fa via USB, sota supervisió tècnica. Recanvis com la font d'alimentació i els cables es poden adquirir en distribuïdors estàndard o al fabricant, tot i que els components interns específics poden no estar fàcilment disponibles.
What are the main materials, physical dimensions, weight, and what is included in the box for the FY3225S?
The housing is made from reinforced ABS plastic, suitable for bench use. Approximate dimensions are 235 mm x 170 mm x 85 mm and the weight is around 1.3 kg. The package usually includes: 1 x FY3225S generator, 1 x power supply, 2 x BNC to crocodile clip cables, 1 x USB cable and the printed/digital manual. Please check the store for the exact contents depending on the batch.
What are the technical limits of signal generation in frequency, amplitude and resolution? Is the FY3225S suitable for RF applications?
The maximum frequency for the sine wave is 25 MHz; for other waveforms, the limit may be lower (see the technical manual). The maximum output amplitude is typically 20 Vpp into a high-impedance load; into a 50 Ω load, it is around 10 Vpp. The DAC resolution is 12-bit and it supports arbitrary waveform memory of up to 2048 points. For professional RF applications (>30 MHz) or high spectral purity requirements, this unit is not ideal, as it prioritises versatility and cost over specific RF performance.
Is the generator compatible with international power supplies, and what type of connectors does it use for the output signal?
The generator requires 100–240 V AC, 50/60 Hz mains power, converted to DC via the included power supply (typical input: 110–240 V, output 12 V DC, 2 A). For signal output, it uses standard BNC connectors on its two main channels, making it easy to connect to conventional laboratory instruments such as oscilloscopes, test modules and acquisition systems.
What maintenance does it require, and is firmware updating or access to spare parts possible?
Maintenance is limited to external cleaning and periodic checking of the BNC connectors. It is advisable to avoid dusty environments and output overloads. Firmware rarely needs updating; if a new version is available, the procedure is usually carried out via USB under technical supervision. Spare parts such as the power supply and cables can be purchased from standard distributors or the manufacturer, although specific internal components may not be readily available.
What are the main materials, physical dimensions, weight, and what is included in the FY3225S box?
The housing is made from reinforced ABS plastic, suitable for bench use. Approximate dimensions are 235 mm x 170 mm x 85 mm and the weight is around 1.3 kg. The package usually includes: 1 x FY3225S generator, 1 x power supply, 2 x BNC to crocodile clip cables, 1 x USB cable and the printed/digital manual. Please check the store for the exact contents depending on the batch.
What are the technical limits for signal generation in frequency, amplitude and resolution? Is the FY3225S suitable for RF applications?
The maximum frequency for the sine wave is 25 MHz; for other waveforms, the limit may be lower (see the technical manual). The maximum output amplitude is typically 20 Vpp into a high-impedance load; into a 50 Ω load, it is around 10 Vpp. The DAC resolution is 12 bits and it supports arbitrary waveform memory of up to 2048 points. For professional RF applications (>30 MHz) or high spectral purity requirements, this unit is not ideal, as it prioritises versatility and cost over specific RF performance.
