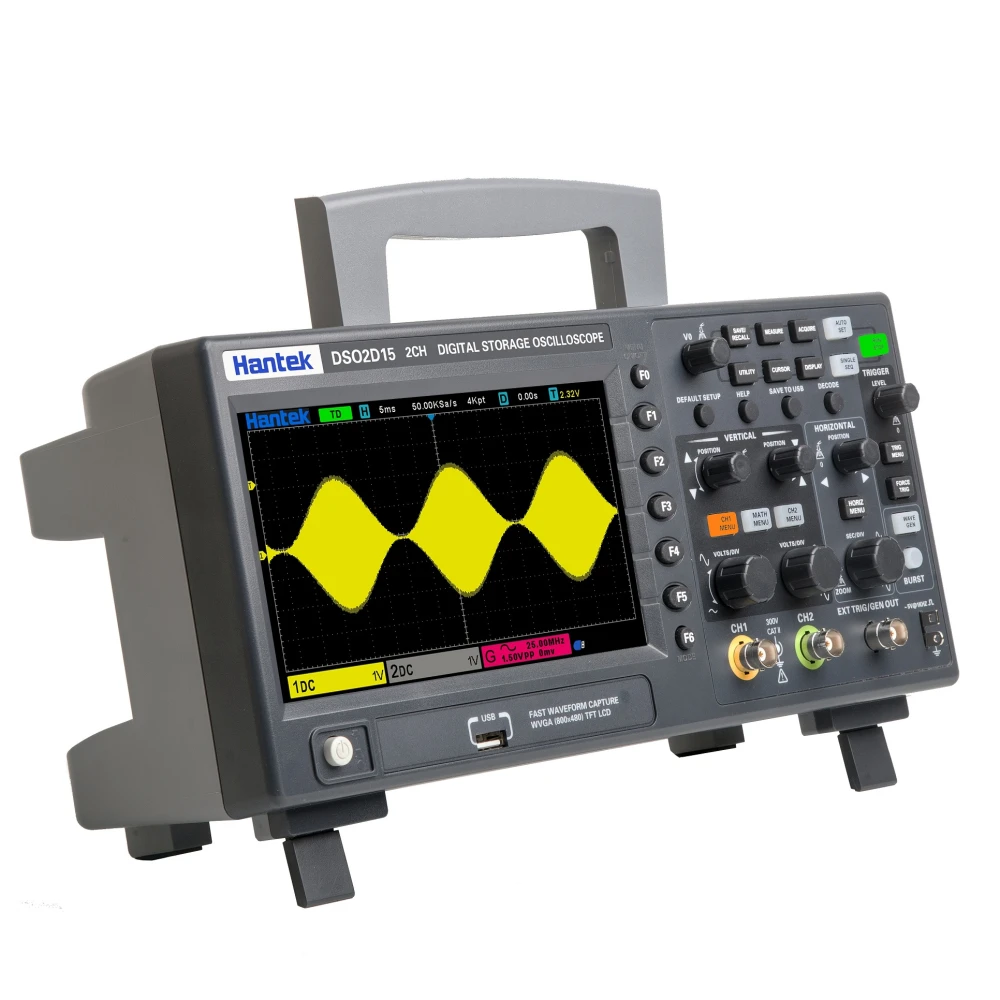

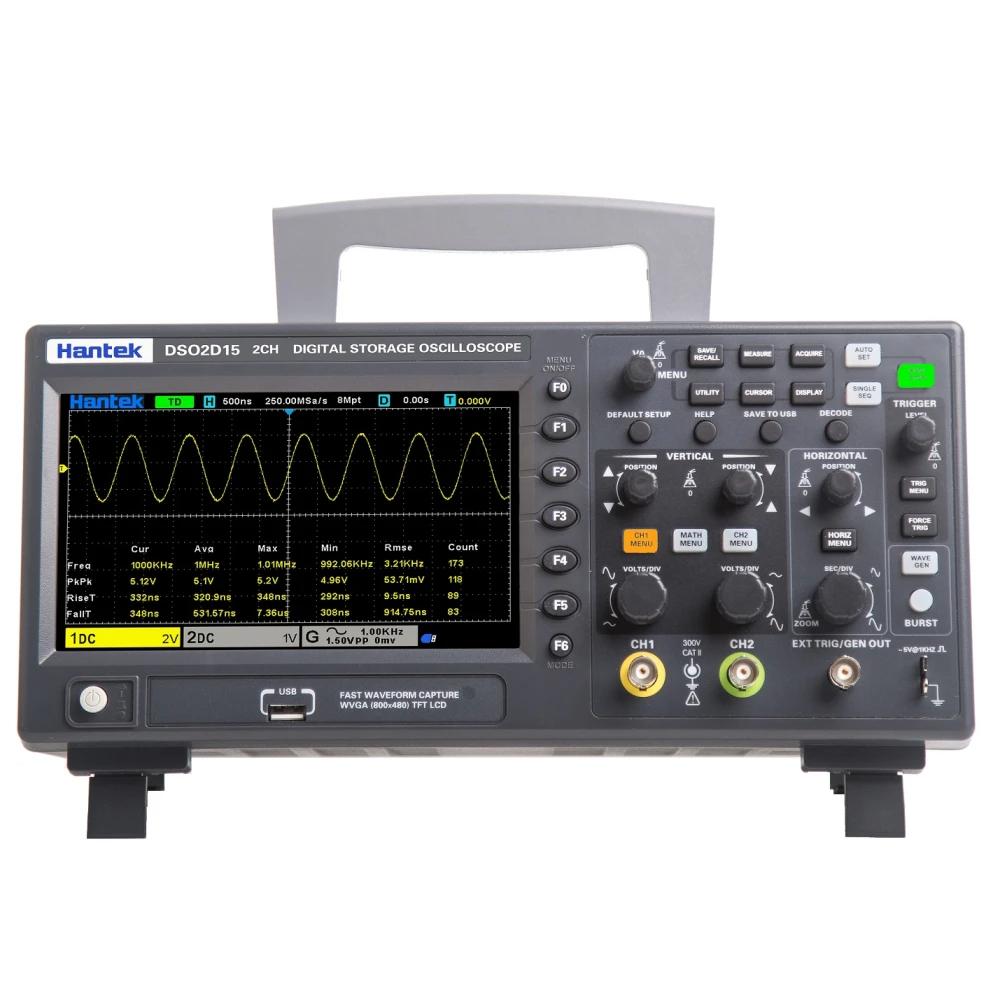

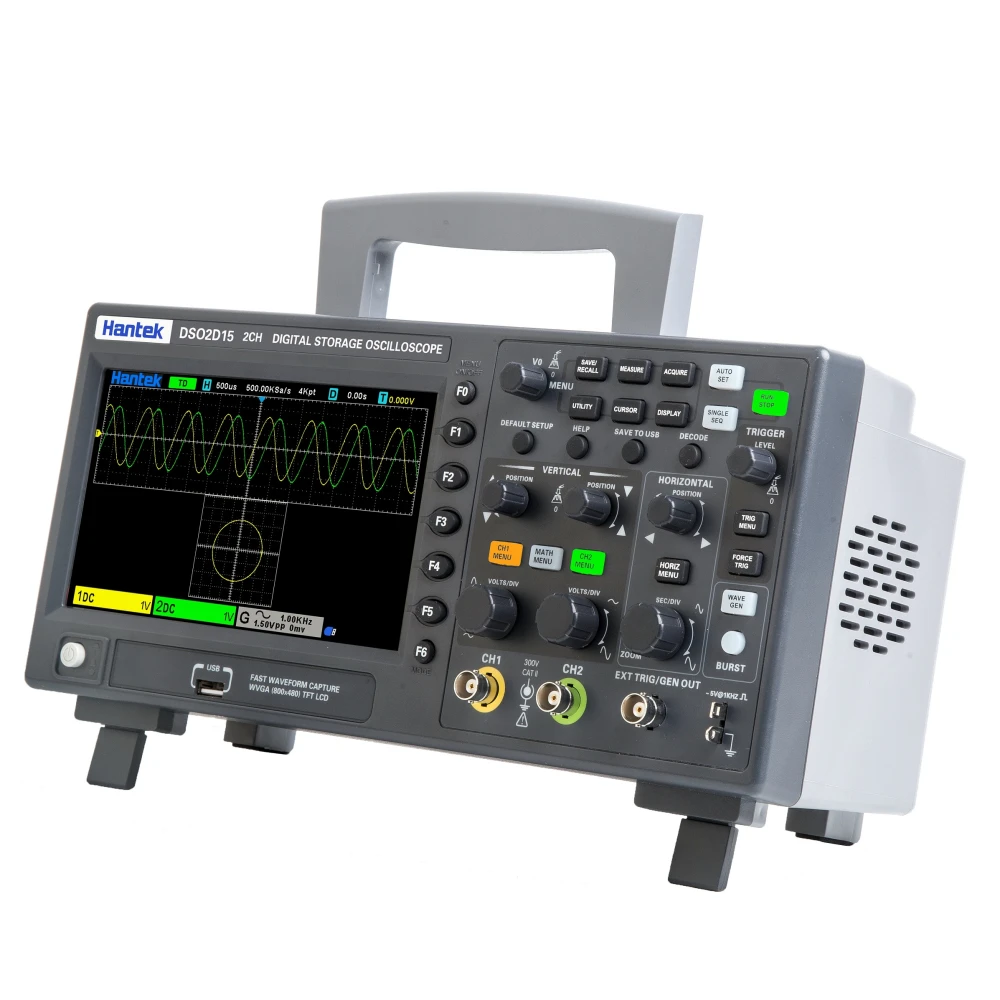

Hantek DSO2D15 Oscilloscopio Digitale 2 Canali 150 MHz con Generatore di Funzioni
Marchio: Hantek
IVA inclusa (IVA escl.: 245,00€)
Hantek DSO2D15 Oscilloscopio Digitale 2 Canali 150 MHz con Generatore di Funzioni
Il Hantek DSO2D15 è un oscilloscopio digitale compatto e potente, progettato per professionisti e appassionati di elettronica che richiedono precisione e versatilità nelle misurazioni. Con una banda passante di 150 MHz e due canali indipendenti, consente la visualizzazione e l'analisi simultanea di più segnali.
Caratteristiche principali:
- Due canali digitali per l'analisi simultanea dei segnali.
- Banda passante di 150 MHz, ideale per applicazioni di elettronica avanzata.
- Generatore di funzioni integrato per test e simulazioni di segnali.
- Schermo TFT a colori da 7 pollici che offre una visualizzazione chiara e dettagliata.
- Connessione USB per esportare dati su PC o memoria USB, facilitando analisi e archiviazione.
- Voltmetro integrato per misurare tensioni CA e CC fino a 300 VRMS.
- Senza ventola, per un funzionamento silenzioso.
- Memoria di registrazione da 4Mpts per canale per acquisizioni prolungate.
- Modalità di trigger avanzate che includono automatico, normale e singolo, oltre a trigger specifici per protocolli come CAN, LIN, IIC, SPI e UART.
- Funzioni matematiche come somma, sottrazione, moltiplicazione, divisione e analisi FFT per una diagnosi completa.
- Conformità alla norma EN61010 300V CAT II, per qualità e sicurezza nelle misurazioni.
Specifiche tecniche:
- Campionamento: 1 Gigasample al secondo (Gsps).
- Risoluzione verticale: 12 bits.
- Base dei tempi: da 2 ns a 1000 s per divisione.
- Impedenza di ingresso: 1 MΩ / 20 pF.

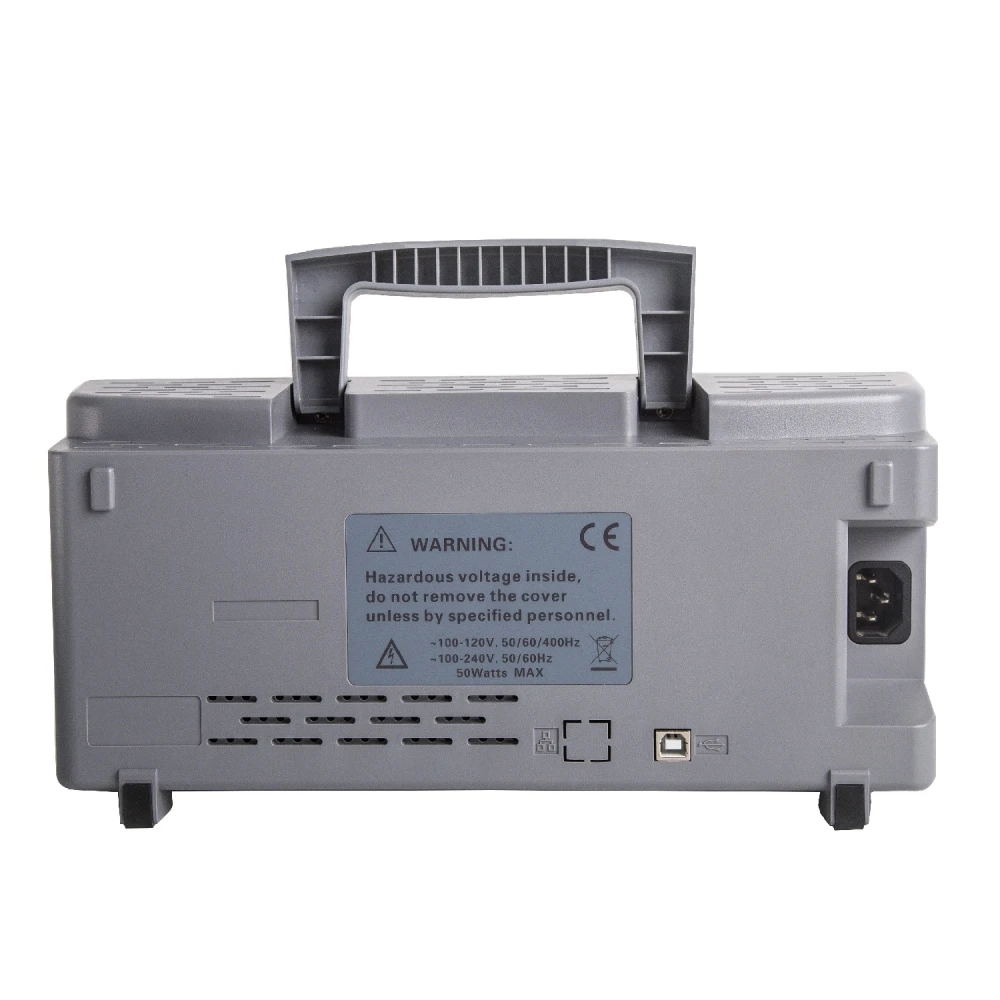

- Alimentazione: 100-120V CA, 45-440 Hz e 120-240V CA, 45-66 Hz.
- Dimensioni: 318 x 110 x 150 mm.
- Peso: 1.9 kg.
- Temperatura di esercizio: 0 a 50 °C.
- Tempo di salita: ≤ 2.4 ns.
Usi tipici:
- Diagnosi e riparazione di circuiti elettronici.
- Sviluppo e test in laboratorio di ingegneria.
- Controllo qualità nella produzione elettronica.
- Analisi di protocolli digitali come I2C, SPI, RS232/UART, CAN e LIN.
- Misurazione e analisi di segnali analogici e digitali.
Compatibilità e accessori inclusi:
- Compatibile con software per PC per analisi avanzata e archiviazione dei dati.
- Include cavo USB, cavo di alimentazione, sonda oscilloscopica con divisore 10:1, cavi BNC a pinza a coccodrillo e certificato di calibrazione del produttore.
Nota importante: Questo prodotto è attualmente non disponibile. Puoi richiedere una notifica per essere informato quando tornerà disponibile.
- Oscilloscopio digitale a 2 canali con banda passante di 150 MHz
- Generatore di funzioni integrato per test dei segnali
- Schermo TFT a colori da 7 pollici per una visualizzazione chiara
- Connessione USB per esportare dati su PC o memoria USB
- Voltmetro per misure di tensione CA e CC fino a 300 VRMS
- Senza ventola, funzionamento silenzioso
- Memoria di registrazione da 4Mpts per canale
- Modalità di trigger avanzate e analisi di protocolli digitali
- Funzioni matematiche e analisi FFT integrate
- Include cavi, sonda e certificato di calibrazione
Domande e risposte dei clienti
Quins avantatges ofereix el generador de funcions integrat davant d’utilitzar un generador extern amb el Hantek DSO2D15?
El generador de funcions integrat permet generar senyals estàndard (sinusoidal, quadrada, etc.) directament des del mateix oscil·loscopi, reduint la necessitat d’equips addicionals i estalviant espai. Tanmateix, l’amplitud i la varietat de formes d’ona disponibles solen ser inferiors a les dels generadors dedicats. És ideal per a proves ràpides i educatives, tot i que per a aplicacions d’alta precisió podria ser insuficient.
Quines són les dimensions i el pes del Hantek DSO2D15 i què inclou la caixa en comprar-lo?
El Hantek DSO2D15 fa aproximadament 313 mm x 108 mm x 142 mm i pesa 2,1 kg. A la caixa normalment s’inclouen l’oscil·loscopi, cables d’alimentació, dues sondes de prova, manual d’usuari i cable USB. És recomanable consultar el distribuïdor per confirmar el contingut exacte segons la regió.
Quina és la freqüència de mostreig màxima i quines limitacions pràctiques té en capturar senyals ràpids?
L’aparell ofereix una freqüència de mostreig màxima d’1 GSa/s en mode d’un sol canal. Si s’utilitzen tots dos canals simultàniament, aquesta taxa pot disminuir. Per a senyals properes als 150 MHz, la precisió en la reconstrucció depèn de la longitud de memòria (4 Mpts/ch) i de l’ajust de la base de temps. Això li permet capturar detalls en transitoris ràpids, tot i que els pics extremadament breus poden veure’s limitats per l’amplada de banda del canal analògic.
Quin manteniment periòdic requereix aquest oscil·loscopi i quin és el seu temps estimat de vida útil?
El DSO2D15 no utilitza ventilador i té components electrònics segellats, de manera que només requereix neteja ocasional externa i evitar pols i humitat. El temps de vida útil típic per a equips similars és de 5 a 10 anys, depenent de l’ús i de les condicions ambientals. Es recomana calibració anual per a aplicacions d’alta precisió.
What advantages does the built-in function generator offer compared with using an external generator with the Hantek DSO2D15?
The built-in function generator allows standard signals (sine, square, etc.) to be generated directly from the oscilloscope itself, reducing the need for additional equipment and saving space. However, the amplitude and range of waveforms available are usually more limited than with dedicated generators. It is ideal for quick and educational tests, although it may be insufficient for high-precision applications.
What are the dimensions and weight of the Hantek DSO2D15, and what is included in the box when you buy it?
The Hantek DSO2D15 measures approximately 313 mm x 108 mm x 142 mm and weighs 2.1 kg. The box normally includes the oscilloscope, power cables, two test probes, a user manual and a USB cable. It is advisable to check with the distributor to confirm the exact contents by region.
What is the maximum sampling rate and what practical limitations does it have when capturing fast signals?
The unit offers a maximum sampling rate of 1 GSa/s in single-channel mode. If both channels are used simultaneously, this rate may decrease. For signals close to 150 MHz, reconstruction accuracy depends on memory depth (4 Mpts/ch) and timebase settings. This allows it to capture detail in fast transients, although extremely short peaks may be limited by the analogue channel bandwidth.
What periodic maintenance does this oscilloscope require and what is its estimated service life?
The DSO2D15 does not use a fan and has sealed electronic components, so it only requires occasional external cleaning and protection from dust and moisture. The typical service life for similar equipment is 5 to 10 years, depending on use and environmental conditions. Annual calibration is recommended for high-precision applications.
What advantages does the built-in function generator offer compared with using an external generator with the Hantek DSO2D15?
The built-in function generator allows standard signals (sine, square, etc.) to be generated directly from the oscilloscope itself, reducing the need for additional equipment and saving space. However, the amplitude and range of available waveforms are usually more limited than those of dedicated generators. It is ideal for quick and educational tests, although it may be insufficient for high-precision applications.
What are the dimensions and weight of the Hantek DSO2D15, and what is included in the box when purchased?
The Hantek DSO2D15 measures approximately 313 mm x 108 mm x 142 mm and weighs 2.1 kg. The box normally includes the oscilloscope, power cables, two test probes, a user manual and a USB cable. It is advisable to check with the distributor to confirm the exact contents by region.
