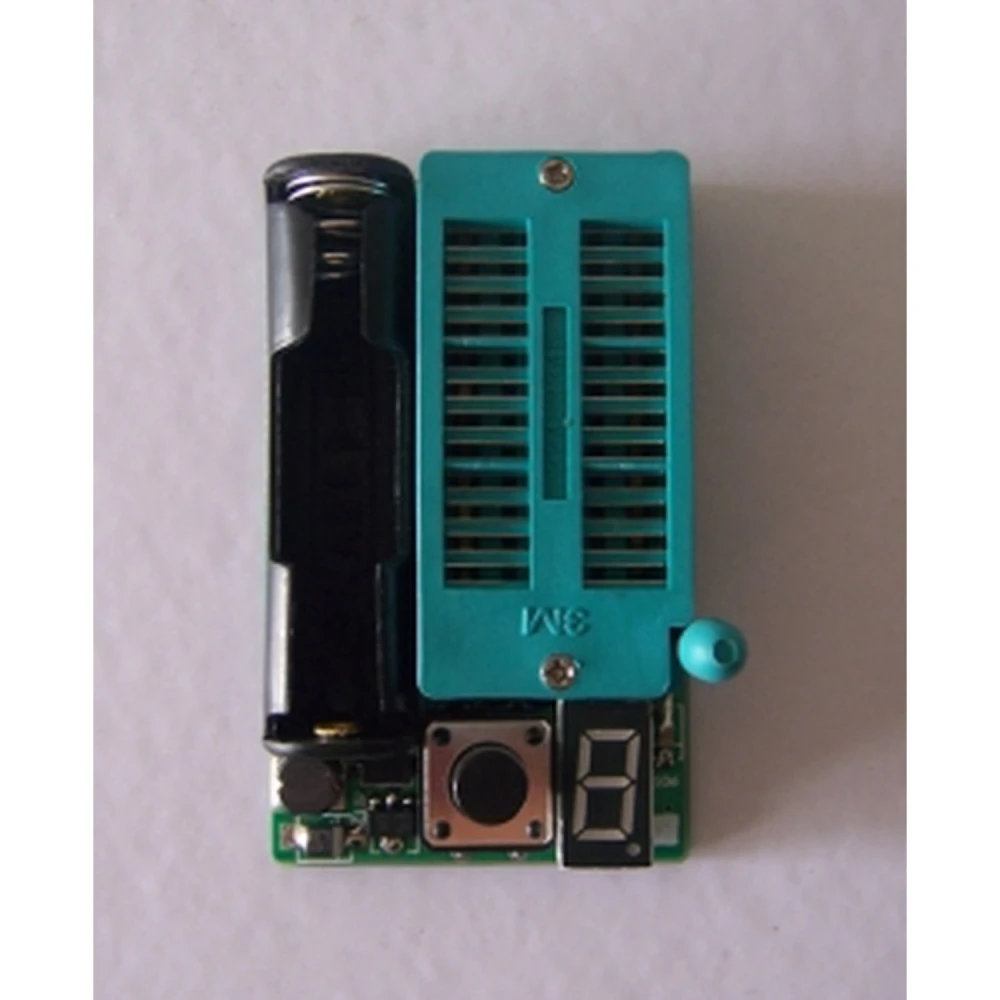

Tester IC e LED KT152 multifunzione per test rapidi e affidabili

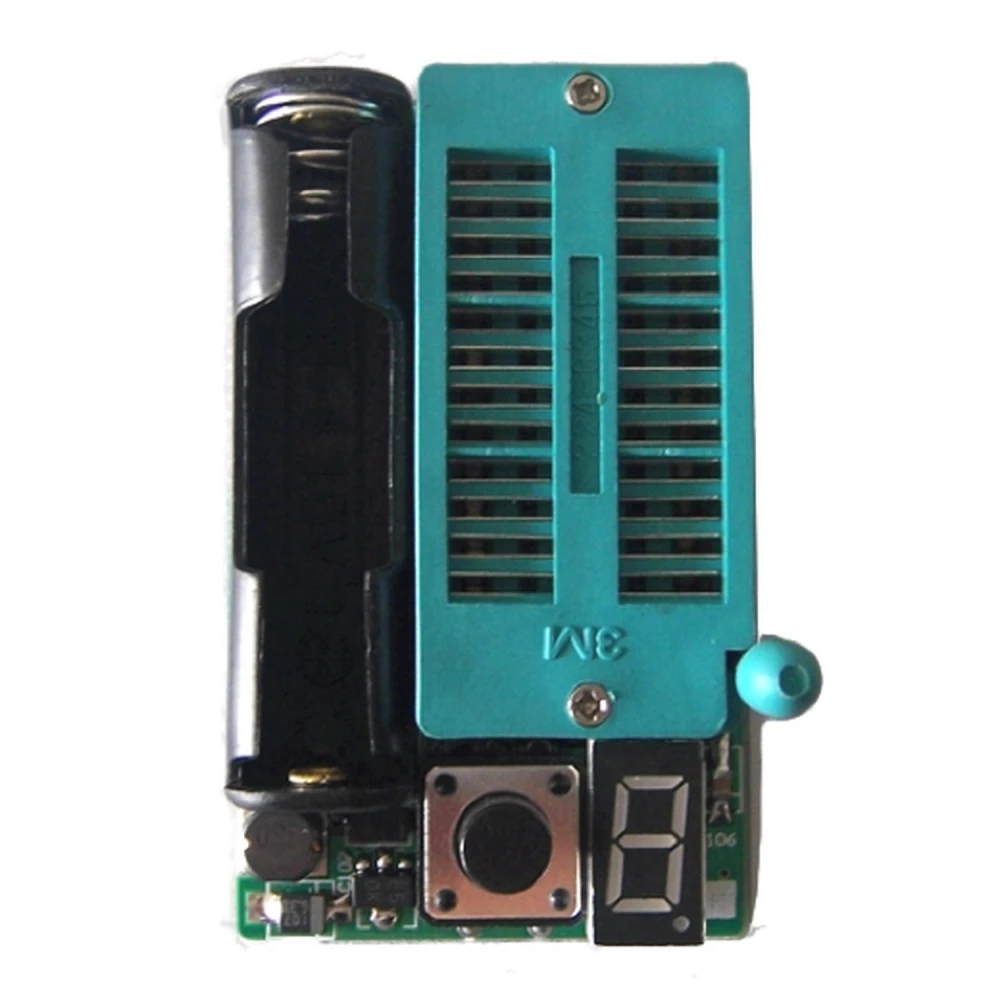

Vista del probador IC y LED KT152 con pantalla LED y zócalo ZIF

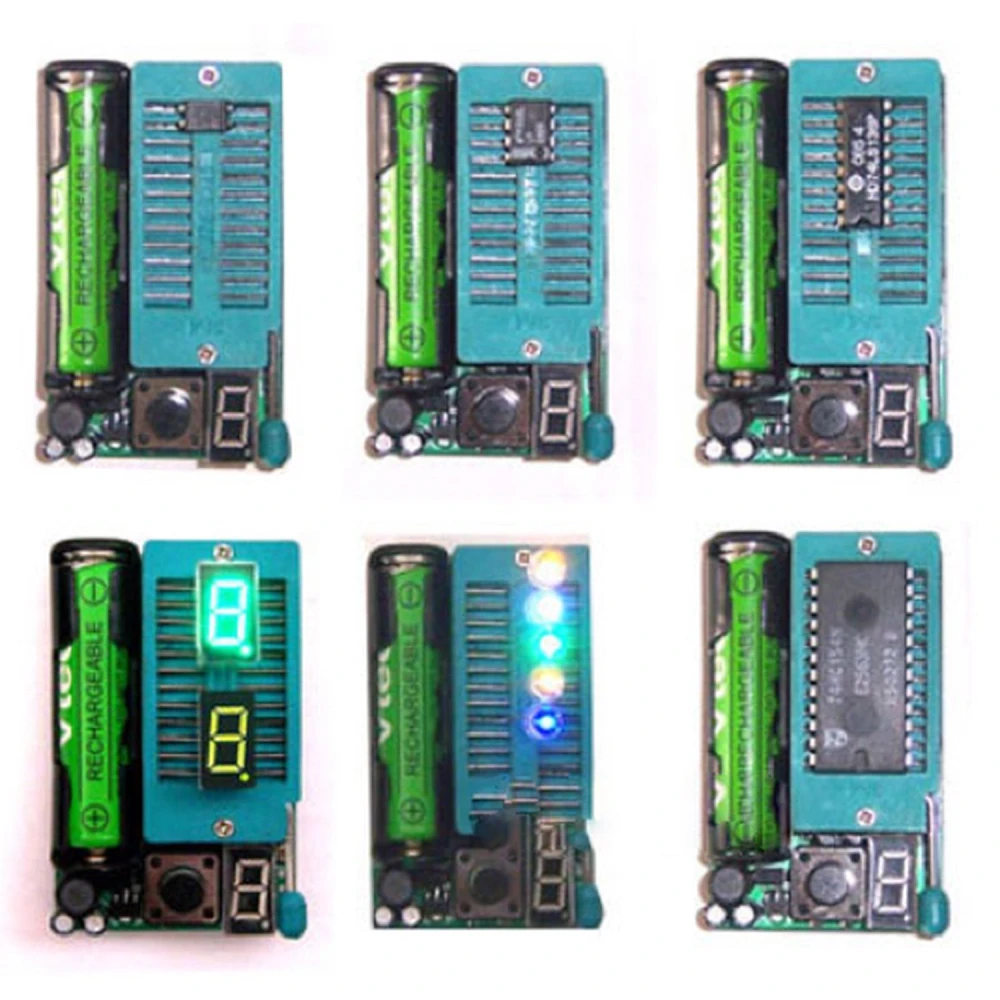

Probador IC y LED KT152 con batería AAA incluida y botón de test

Tester IC e LED KT152 multifunzione per test rapidi e affidabili

Name: Tester IC e LED KT152 multifunzione per test rapidi e affidabili
Brand: satkit
SKU: U020102-kt-152
Price: 13.42 EUR
Availability: InStock

Marchio: satkit

Sii il primo a recensire questo prodotto

13,42€

IVA inclusa (IVA escl.: 11,00€)

Sconti quantità

Quantità	Prezzo	Salva
2+	25,77€
10+	24,96€
20+	22,28€

Scorte limitate

Consegna standard Gio, Apr 23 - Lun, Apr 27

Consegna espressa Mar, Apr 21 - Mer, Apr 22

Resi entro 30 giorni

Quantità

Resi gratuiti entro 30 giorni

Transazione sicura

Consegna gratuita Per ordini superiori a 300€

Resi facili Politica di reso di 30 giorni

Pagamento sicuro Checkout 100% sicuro

Garanzia di qualità Solo prodotti originali

Descrizione del prodotto

Il tester IC e LED KT152 è un dispositivo multifunzione compatto progettato per testare e identificare chip logici DIP e LED comuni in modo rapido e semplice. Le dimensioni tascabili (60 mm x 37 mm x 15 mm) e la batteria AAA inclusa lo rendono uno strumento pratico per tecnici elettronici e appassionati.

Caratteristiche principali:

Testa e riconosce più di 1500 tipi di circuiti integrati, incluse le famiglie 74LSXX, 74HC, CD4000, HEF4000, CD4500 e altre.
Identifica i dispositivi cifra per cifra su un display LED da 0.36 pollici.
Zoccolo ZIF (zero insertion force) per dispositivi DIP fino a 24 pin.
Testa LED e matrici LED con un solo pulsante.
Tempo di test approssimativo di 1/2 secondo per dispositivo.
Funziona con una batteria AAA (inclusa), facile da sostituire.

Istruzioni per l'uso:

Inserire la batteria AAA rispettando la polarità indicata.
Tenere il tester con il display rivolto verso il basso e sollevare il braccio dello zoccolo ZIF.
Posizionare il circuito integrato da testare con il pin 1 (normalmente contrassegnato da una tacca) rivolto verso la parte inferiore dello zoccolo.
Abbassare il braccio per fissare l'IC e premere il pulsante TEST.
Il display mostrerà il numero del dispositivo se è in buone condizioni oppure "Err" se è danneggiato o inserito male.
I LED in prova si illumineranno se funzionano correttamente.

Precauzioni:

Non usare il tester con circuiti integrati collegati in circuito.
Non testare componenti carichi per evitare danni.
Sostituire la batteria quando la tensione scende sotto 1.2V.
Non è compatibile con LED che richiedono più di 5V per accendersi.

Compatibilità:

Questo tester supporta un'ampia gamma di circuiti integrati come:

Famiglie 74LS, 74HC, 54, CD4000, HEF4000, CD4500 e altre.
Amplificatori e comparatori LM324, LM339, LM393, LM358, LM386.
Timer NE555, 7555, NE556, 7556.
Optoisolatori PC817, NEC2501, TLP521, 4N25, 4N35, tra gli altri.
Driver ULN2003, ULN2004, ULN2803, ULN2804.

Usi tipici:

Diagnosi rapida di chip logici nelle riparazioni elettroniche.
Verifica di LED e matrici LED in progetti e manutenzione.
Identificazione di componenti elettronici senza bisogno di documentazione.

Il tester IC e LED KT152 è uno strumento essenziale per professionisti e appassionati che cercano una soluzione portatile, precisa e facile da usare per testare circuiti integrati e LED sul campo o in laboratorio.

Testa oltre 1500 tipi di circuiti integrati DIP comuni
Display LED da 0.36 pollici per un'identificazione chiara
Zoccolo ZIF per dispositivi fino a 24 pin
Batteria AAA inclusa per l'uso immediato
Test rapido in circa 1/2 secondo
Compatibile con famiglie 74LS, 74HC, CD4000 e altre
Testa facilmente LED e matrici LED
Strumento portatile e compatto (60x37x15 mm)
Pulsante di test semplice per un uso intuitivo
Include istruzioni chiare per l'uso

Domande e risposte dei clienti

Quali sono le dimensioni, il peso e i materiali del tester e cosa include la confezione?

Il KT152 misura 60 mm x 37 mm x 15 mm e pesa circa 50 g (senza la batteria AAA). Il corpo è in plastica ABS resistente e dispone di uno zoccolo ZIF a inserimento zero. La confezione include il tester e una batteria AAA. Non sono forniti accessori aggiuntivi.

È necessario qualche regolazione o calibrazione durante l'installazione/l'uso e quali errori frequenti commettono gli utenti?

Non richiede calibrazione. L'uso è diretto: inserire correttamente il CI, chiudere lo zoccolo ZIF e premere il pulsante. Gli errori più comuni sono inserire il CI al contrario, provarlo sulla scheda o usare una batteria scarica. Il dispositivo segnala un guasto sul display ('Err') se il CI è inserito male, danneggiato o la batteria è insufficiente (<1,2 V).

Come si colloca il KT152 rispetto ai tester di IC più avanzati o ai multimetri da banco?

Il KT152 si distingue per la facilità d'uso e la portabilità, ma è adatto solo a test rapidi di IC DIP e LED a bassa tensione. A differenza delle apparecchiature da laboratorio, non misura parametri analogici né esegue test funzionali approfonditi; inoltre non supporta SMD né configurazioni personalizzate. È ideale per diagnosi rapide, ma non sostituisce gli strumenti da banco in ambito professionale o R&D.

Quali tipi di circuiti integrati può testare il tester IC e LED KT152?

Può testare più di 1500 tipi di circuiti integrati, incluse le famiglie 74LS, 74HC, CD4000, HEF4000, CD4500, tra le altre.

Il tester include la batteria?

Sì, include una batteria AAA per poter essere usato subito.

Posso testare i LED con questo dispositivo?

Sì, il tester può illuminare e verificare LED e matrici LED che richiedono fino a 5 volt.

Come va inserito il circuito integrato per il test?

Il pin 1 dell'IC, normalmente contrassegnato da una tacca, deve essere orientato verso la parte inferiore dello zoccolo ZIF.

Si può usare con circuiti integrati collegati in circuito?

No, il tester non deve essere usato con componenti collegati in circuito per evitare danni o letture errate.
