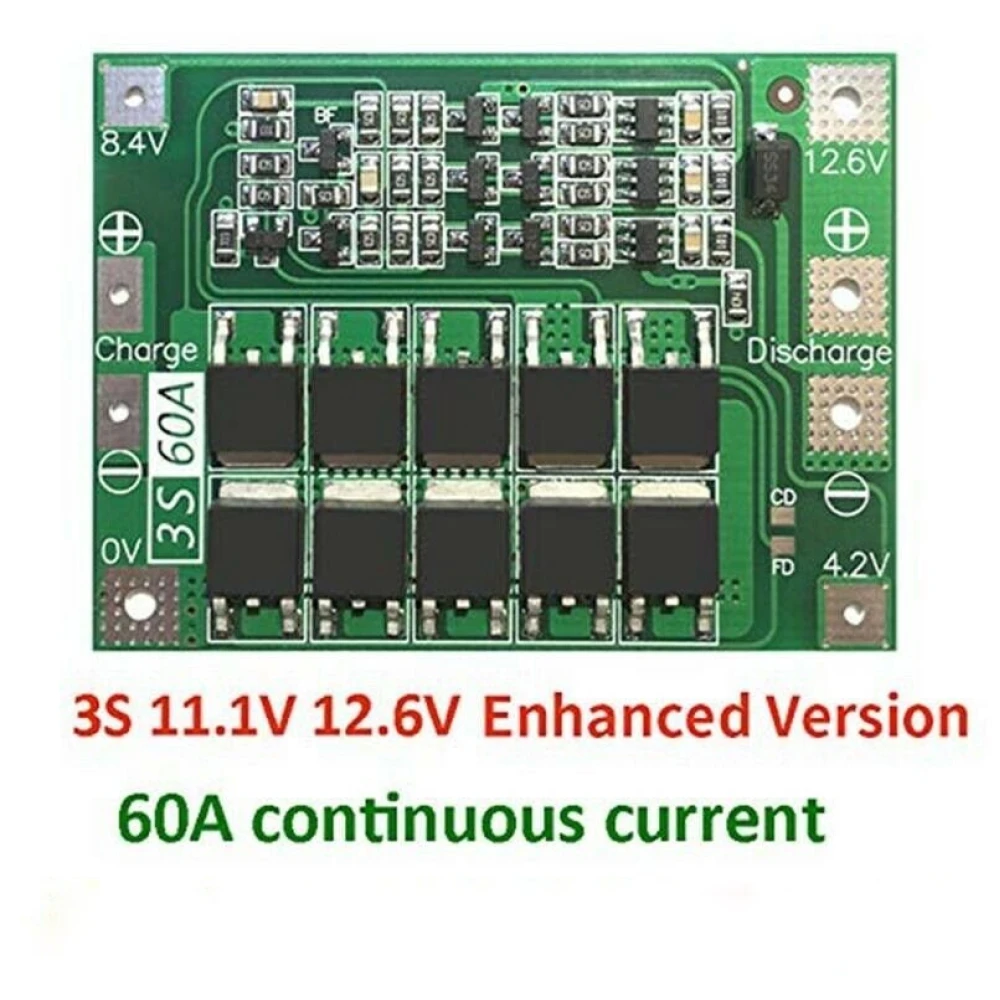

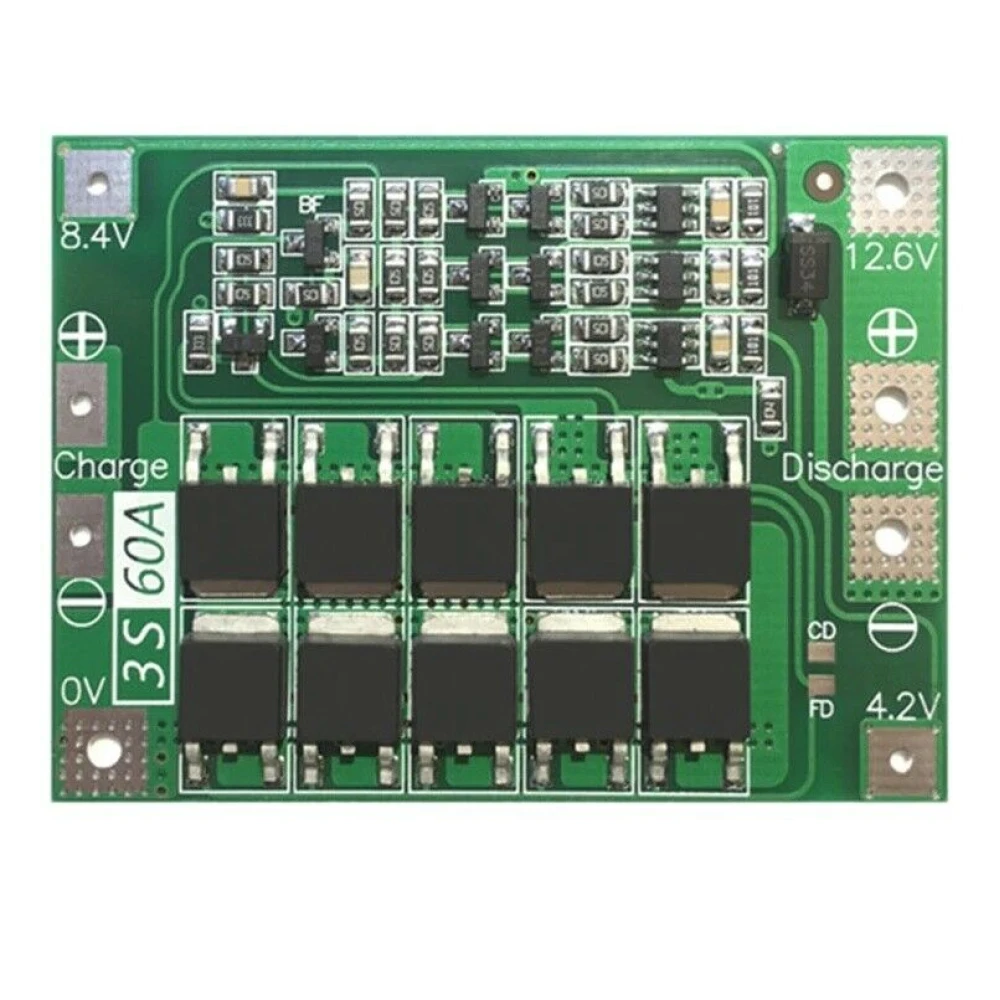

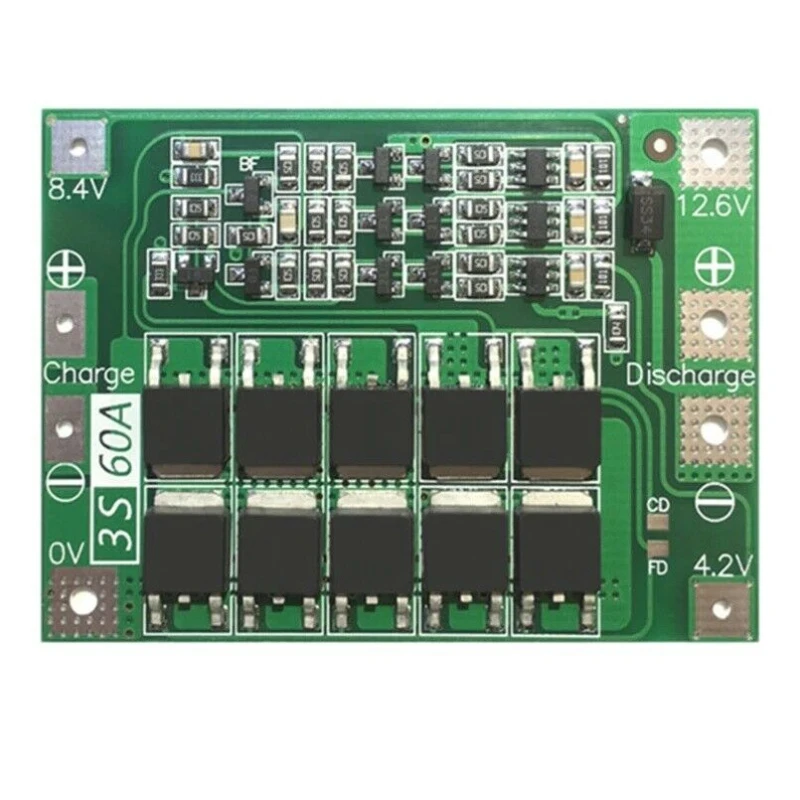

Scheda di protezione PCB 3S 60A per batteria al litio versione migliorata
Marchio: satkit
3,66€
IVA inclusa (IVA escl.: 3,00€)
Disponibile - Spedizione immediata
Consegna standard
Ven, Apr 24 - Mar, Apr 28
Consegna espressa
Mer, Apr 22 - Gio, Apr 23
Resi entro 30 giorni
Resi gratuiti entro 30 giorni
Transazione sicura
Share:
Consegna gratuita
Per ordini superiori a 300€
Resi facili
Politica di reso di 30 giorni
Pagamento sicuro
Checkout 100% sicuro
Garanzia di qualità
Solo prodotti originali
Scheda di protezione PCB 3S 60A per batteria al litio - Versione migliorata
Questa scheda di protezione PCB è progettata specificamente per batterie al litio configurate in 3S, offrendo una corrente massima di scarica continua di 60A. È ideale per proteggere batterie al litio tipo 18650, 26650 e batterie al litio polimero, assicurando un funzionamento sicuro ed efficiente.
Caratteristiche principali
- Tensione nominale: 3,7V per cella con tensione massima di carica di 4,2V.
- Tensione di carica totale: Tra 12,6V e 13,6V per le 3 celle in serie.
- Corrente di scarica continua: Fino a 60A, con raccomandazione di ridurre la corrente se l’ambiente di raffreddamento è insufficiente.
- Materiale: PCB di alta qualità, colore verde.
- Dimensioni: 41 x 55 x 3.4 mm, compatto per una facile integrazione.
Specifiche tecniche
- Compatibile con batterie di potenza 15C-20C (minimo tre batterie) o 10C-15C (minimo sei batterie) per un avviamento riuscito.

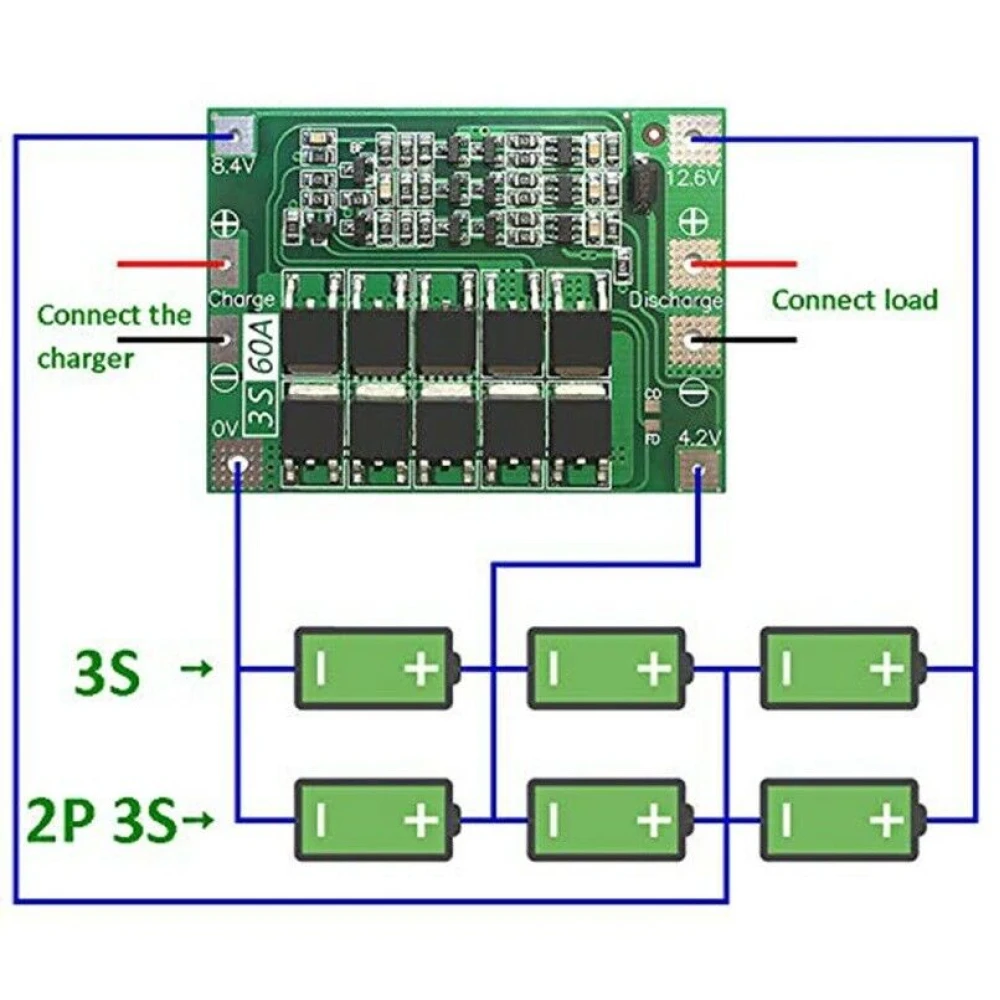

- Deve essere seguito rigorosamente lo schema di cablaggio: 0V, 4,2V, 8,4V, 12,6V, 16,8V per evitare cortocircuiti.
- Si consiglia di collegare un condensatore non polarizzato (10uF-100uF, tensione superiore a 25V) tra i terminali positivo e negativo del motore per prevenire picchi inversi durante la carica.
- Per configurazioni di quattro gruppi di batterie in serie, assicurarsi che la tensione di ogni gruppo sia uguale; in caso contrario, caricare ogni batteria separatamente prima di usarle in serie.
Usi tipici
Questa scheda è ideale per proteggere batterie al litio in applicazioni ad alta corrente come veicoli elettrici, utensili elettrici, sistemi di accumulo di energia e altri dispositivi che richiedono una protezione affidabile per batterie 3S.
Compatibilità
Compatibile con batterie al litio tipo 18650, 26650 e batterie al litio polimero configurate in 3S (tre celle in serie). Non è compatibile con configurazioni diverse da 3S.
Contenuto della confezione
- 1 x Scheda di protezione PCB 3S 60A versione migliorata per batteria al litio.
- Versione migliorata per la protezione di batterie al litio 3S
- Corrente massima di scarica continua di 60A
- Compatibile con batterie 18650, 26650 e al litio polimero
- Tensione nominale 3,7V per cella, carica totale 12,6V - 13,6V
- Dimensioni compatte 41x55x3.4mm per una facile integrazione
Domande e risposte dei clienti
Quali sono le dimensioni e il peso della scheda e cosa include esattamente la confezione?
La scheda misura 41 mm x 55 mm x 3,4 mm. Il peso tipico varia tra 8 e 12 g a seconda del produttore. La confezione include una sola unità della scheda PCB 3S 60A versione migliorata, senza cavi né accessori aggiuntivi.
È necessario qualche requisito speciale per installare o saldare la scheda su un pack di batterie 3S?
Sì, è necessario saldare i terminali rispettando lo schema di collegamento: 0V, 4,2V, 8,4V e 12,6V, evitando cortocircuiti accidentali. Per un avvio ottimale, si raccomandano batterie con capacità minima 15C–20C (tre unità) oppure 10C–15C (sei unità in parallelo). Un condensatore non polarizzato da 25 V/10–100 μF in uscita può essere consigliabile per i picchi inversi.
Quale corrente massima di scarica e carica supporta la scheda e quali sono i suoi limiti termici o di sicurezza?
La scheda supporta una corrente massima di scarica continua di 60 A per sistemi con raffreddamento adeguato. Senza ventilazione sufficiente potrebbe surriscaldarsi eccessivamente, quindi si raccomanda di non superare 40–45 A in modo continuativo in ambienti chiusi. L’intervallo operativo sicuro è da 0 a 60 °C. Superare questi limiti potrebbe attivare la protezione termica o ridurne la durata utile.
Con quali tipi di batterie è compatibile questa scheda di protezione?
È compatibile con batterie al litio 3S, inclusi i modelli 18650, 26650 e le batterie al litio polimero.
Qual è la corrente massima supportata da questa scheda?
La scheda supporta una corrente massima di scarica continua di 60A, anche se si consiglia di ridurla se il raffreddamento è insufficiente.
Posso usare questa scheda per batterie con più di 3 celle in serie?
No, questa scheda è progettata specificamente per configurazioni di 3 celle in serie (3S). Per più celle, è necessario un altro tipo di scheda.
Quali precauzioni devo prendere durante l’installazione di questa scheda?
È necessario seguire correttamente lo schema di cablaggio ed evitare cortocircuiti. Inoltre, si consiglia di collegare un condensatore non polarizzato per evitare picchi inversi durante la carica.
La scheda include accessori aggiuntivi?
La confezione include solo la scheda di protezione PCB 3S 60A versione migliorata per batteria al litio.
