Il driver TB6600 per motore passo-passo è un modulo controller bipolare che consente di controllare motori passo-passo a 2 e 4 fasi con una tensione di alimentazione da 9V a 40V e una corrente massima di eccitazione fino a 4A. Questo controller è ampiamente utilizzato in applicazioni come macchine CNC, macchine per incisione, macchinari per imballaggio e altre apparecchiature che richiedono alta precisione e coppia.

Questo driver utilizza un controllo avanzato di suddivisione del loop di corrente, che riduce l'ondulazione della coppia del motore e consente un funzionamento fluido a basse velocità. Inoltre, offre una coppia superiore ad alte velocità rispetto ad altri controller a due fasi, garantendo un posizionamento ad alta precisione.

Caratteristiche principali

Modalità microstep selezionabili: 1/1, 1/2, 1/4, 1/8 e 1/16 step.
Alimentazione semplice da 9 a 40V DC.
Controllo della corrente regolabile in 8 passi, da 0,2 A a 5 A.
Ingressi isolati otticamente per maggiore protezione e stabilità.
Protezione contro sovratensione, sottotensione, sovracorrente e cortocircuiti.
Alta velocità di avvio e coppia elevata ad alti giri.
Scocca resistente in plastica nera con dissipatore in alluminio per un'ottima dissipazione termica.
Fori di montaggio integrati per una facile installazione sui pannelli delle macchine.

Specifiche tecniche

Tensione di ingresso: 8 a 50V DC (operativo tra 9V e 40V).
Corrente di ingresso: 1 a 5 A.
Corrente di uscita massima di picco: 5,0 A (100 ms).
Corrente di uscita massima operativa: 4,5 A.
Temperatura di funzionamento: -10 a 45 °C.
Temperatura di stoccaggio: -40 a 70 °C.
Peso: 200 grammi.

Compatibilità e utilizzo

Questo controller è compatibile con motori passo-passo NEMA17, NEMA23, NEMA24 e NEMA34, ed è un'ottima scelta per progetti CNC e sistemi che richiedono il controllo di motori ad alta precisione. È inoltre compatibile con Arduino e altri microcontrollori che emettono segnali digitali a impulsi da 5V, facilitandone l'integrazione in progetti DIY e professionali.

Connessioni e configurazione

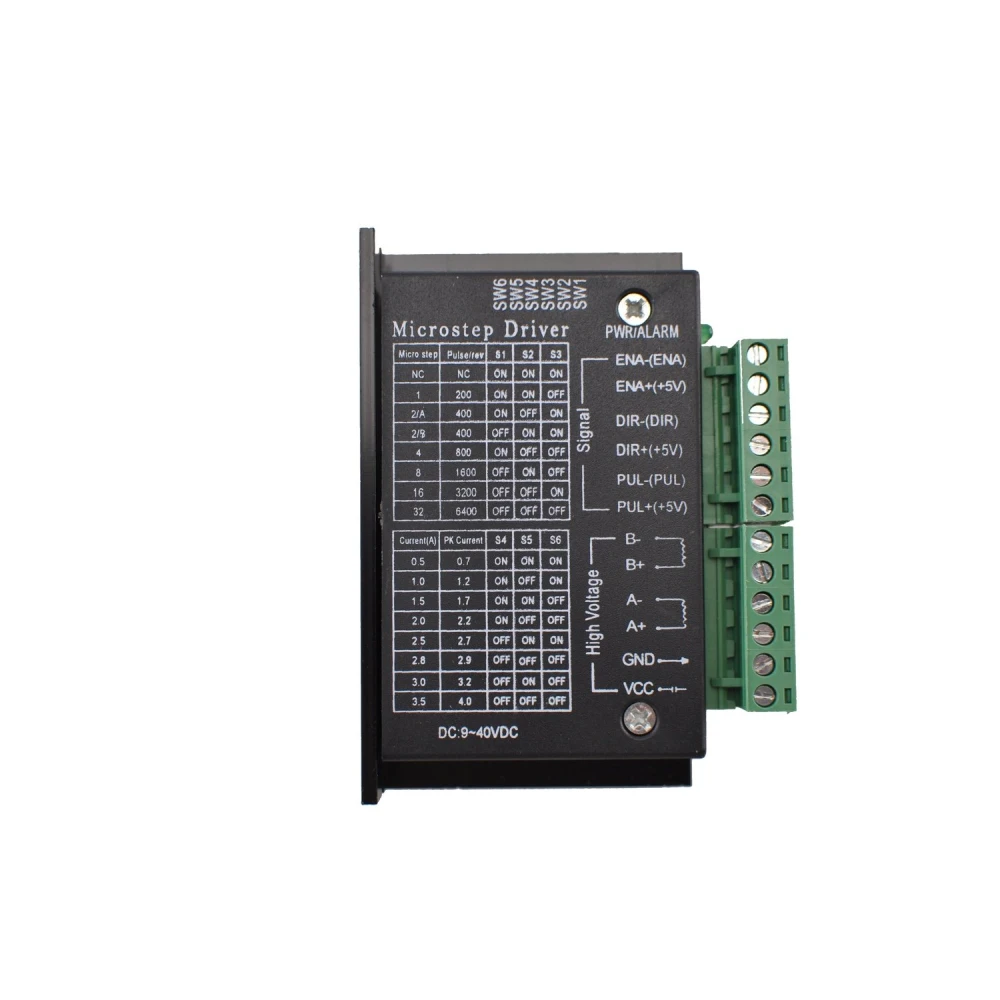

Il modulo dispone di terminali per l'alimentazione DC, uscite per le fasi del motore e ingressi per i segnali di abilitazione, passo e direzione, tutti isolati otticamente per evitare interferenze. Inoltre, è presente un blocco di interruttori DIP per regolare la corrente e la risoluzione del microstep, consentendo una configurazione personalizzata in base alle esigenze del motore e dell'applicazione.

In sintesi, il driver TB6600 è un controller robusto, preciso e versatile, ideale per chi cerca prestazioni affidabili nei motori passo-passo per applicazioni CNC, robotica e automazione.

Modalità microstep: 1/1, 1/2, 1/4, 1/8, 1/16.
Alimentazione da 9 a 40V DC.
Corrente regolabile da 0,2 A a 5 A.
Protezione contro sovratensione, sottotensione e cortocircuiti.
Compatibile con motori NEMA17, NEMA23, NEMA24 e NEMA34.
Compatibile con Arduino e microcontrollori da 5V.
Scocca resistente con dissipatore di calore in alluminio.
Alta precisione e coppia ad alte velocità.

Domande e risposte dei clienti

Quins avantatges ofereix l'ús de micro-passos al controlador TB6600 respecte a controladors amb només pas complet o mig pas?

L'ús de micro-passos (seleccionables 1/1, 1/2, 1/4, 1/8, 1/16 pas) al TB6600 permet un moviment més suau del motor i una resolució de posicionament més gran, reduint la vibració i augmentant la precisió. En comparació, els modes de pas complet o mig pas generen més vibracions i menys resolució. Això és clau per a tasques on la suavitat i l'exactitud són prioritàries.

Quins requisits elèctrics i de senyal ha de complir el meu microcontrolador per ser compatible amb aquest driver?

El TB6600 treballa amb senyals digitals de control de 5 V a les entrades de pols, direcció i enable, a més de comptar amb entrades optoacoblades per aïllament. És compatible amb microcontroladors com Arduino i altres que ofereixin senyals lògiques de 5 V. La font d'alimentació del driver ha d'estar en el rang 9–40 VDC. Es recomana validar que el microcontrolador pugui lliurar almenys 5 mA de corrent per pin de control.

Quins mecanismes de protecció integra el TB6600 i com actuen davant d'una fallada típica?

El TB6600 incorpora protecció contra sobretensió, baix voltatge, sobrecorrent i curtcircuits. Per exemple, si es detecta una sobretensió o sobrecorrent, el driver desactiva la sortida per protegir tant el motor com el circuit intern. Davant d'un curtcircuit, entra en estat de protecció fins que es restableix l'alimentació. Aquestes funcions augmenten la seguretat davant fallades comunes en el cablejat o l'alimentació.

What advantages does micro-stepping in the TB6600 driver offer compared with drivers with only full-step or half-step modes?

Using micro-stepping (selectable 1/1, 1/2, 1/4, 1/8, 1/16 step) in the TB6600 allows smoother motor movement and higher positioning resolution, reducing vibration and increasing precision. By comparison, full-step or half-step modes generate more vibration and lower resolution. This is key for tasks where smoothness and accuracy are priorities.

What electrical and signal requirements must my microcontroller meet to be compatible with this driver?

The TB6600 works with 5 V digital control signals on the pulse, direction and enable inputs, and also has opto-isolated inputs for isolation. It is compatible with microcontrollers such as Arduino and others that provide 5 V logic signals. The driver power supply must be within the 9–40 VDC range. It is recommended to confirm that the microcontroller can deliver at least 5 mA per control pin.

What protection mechanisms does the TB6600 include, and how do they act in the event of a typical fault?

The TB6600 includes protection against overvoltage, undervoltage, overcurrent and short circuits. For example, if overvoltage or overcurrent is detected, the driver disables the output to protect both the motor and the internal circuit. In the event of a short circuit, it enters protection mode until power is restored. These functions increase safety against common wiring or power faults.

What advantages does microstepping offer in the TB6600 driver compared with drivers that only support full-step or half-step?

Using microstepping (selectable 1/1, 1/2, 1/4, 1/8, 1/16 step) in the TB6600 allows smoother motor movement and higher positioning resolution, reducing vibration and increasing accuracy. By comparison, full-step or half-step modes generate more vibration and lower resolution. This is key for tasks where smoothness and precision are priorities.

What electrical and signal requirements must my microcontroller meet to be compatible with this driver?

The TB6600 works with 5 V digital control signals on the pulse, direction and enable inputs, and it also has opto-isolated inputs for isolation. It is compatible with microcontrollers such as Arduino and others that provide 5 V logic signals. The driver power supply must be within the 9–40 VDC range. It is recommended to check that the microcontroller can supply at least 5 mA per control pin.

What protection mechanisms does the TB6600 include, and how do they act in the event of a typical fault?

The TB6600 includes protection against overvoltage, undervoltage, overcurrent and short circuits. For example, if overvoltage or overcurrent is detected, the driver disables the output to protect both the motor and the internal circuit. In the event of a short circuit, it enters protection mode until power is restored. These functions improve safety against common wiring or power faults.

Vilka fördelar ger mikrosteg i TB6600-drivern jämfört med drivare med endast fullsteg eller halvsteg?

Användning av mikrosteg (valbart 1/1, 1/2, 1/4, 1/8, 1/16 steg) i TB6600 ger en mjukare motorrörelse och högre positionsupplösning, vilket minskar vibrationer och ökar precisionen. Jämfört med fullsteg eller halvsteg ger dessa lägen mer vibrationer och lägre upplösning. Detta är avgörande för uppgifter där mjuk gång och noggrannhet är prioriterade.
