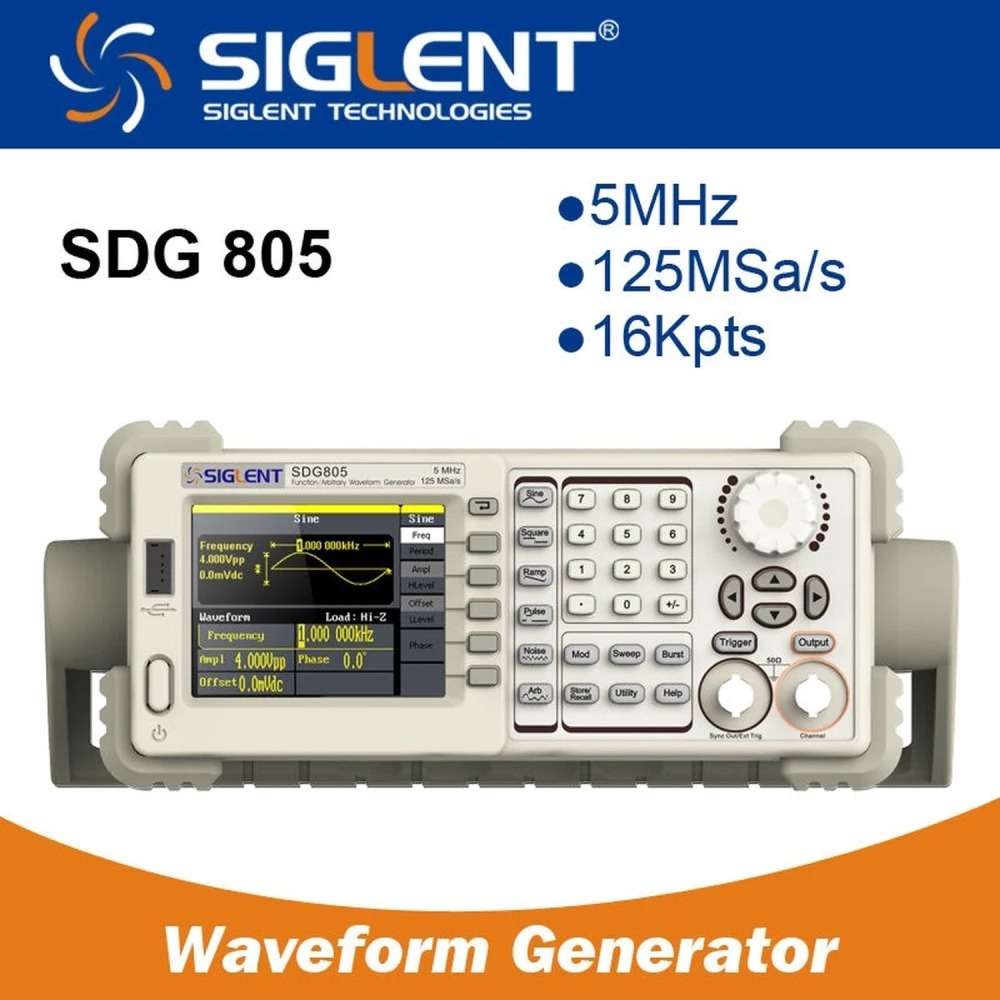

Generatore di funzioni arbitrario Siglent SDG805 5MHz con EasyPulse
Marchio: Siglent
IVA inclusa (IVA escl.: 159,00€)
Descrizione generale
Il Generatore di funzioni arbitrario Siglent SDG805 5MHz è uno strumento elettronico progettato per generare segnali con alta precisione e versatilità. Dotato di una frequenza massima di uscita di 5 MHz e di una velocità di campionamento di 125 MSa/s, questo generatore è ideale per test, sviluppo e manutenzione in elettronica, telecomunicazioni e laboratori di ricerca.
Grazie all’innovativa tecnologia EasyPulse, l’SDG805 può emettere impulsi con bassa fluttuazione e fronti di salita e discesa rapidi, indipendentemente dalla frequenza. Questo consente un controllo preciso del duty cycle, della larghezza e del fronte dell’impulso, superando le prestazioni dei generatori DDS convenzionali.
Caratteristiche principali
- Tecnologia DDS avanzata con risoluzione verticale di 14 bit per segnali chiari e precisi.
- Uscita a singolo canale con 5 forme d’onda standard e 46 tipi di forme arbitrarie integrate, inclusa DC.
- Funzioni di modulazione complete: AM, DSB-AM, FM, PM, FSK, ASK, PWM, sweep lineare/logaritmico e burst.
- Interfaccia USB standard (Host e dispositivo) per archiviazione su U-Disk e aggiornamenti software.
- 10 spazi di memoria non volatile per forme d’onda arbitrarie personalizzate.
- Compatibile con oscilloscopi digitali di memorizzazione SIGLENT per integrazione e analisi avanzata.
- Software EasyWave per la modifica e la configurazione semplice delle forme d’onda arbitrarie.
Specifiche tecniche
- Modello: SDG805
- Frequenza massima di uscita: 5 MHz
- Canali di uscita: 1
- Velocità di campionamento: 125 MSa/s
- Lunghezza d’onda: 16 kpts
- Risoluzione di frequenza: 1 µHz
- Risoluzione verticale: 14 bits
- Forme d’onda: Sinusoidale, quadra, rampa, impulso, gaussiana, rumore bianco gaussiano e 46 forme arbitrarie
- Intervallo di frequenza per onda sinusoidale e quadra: 1 µHz a 5 MHz
- Intervallo di frequenza per impulso: 500 µHz a 5 MHz
- Intervallo di frequenza per rampa/triangolare: 1 µHz a 300 kHz
- Banda del rumore bianco gaussiano: >5 MHz (-3 dB)
- Funzioni di modulazione: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Configurazione standard: USB Host e dispositivo USB
- Ampiezza (Alta resistenza): 4 mVpp ~ 20 Vpp (HighZ), 2 mVpp ~ 10 Vpp (50 ohm)
Usi tipici
Questo generatore è ideale per ingegneri, tecnici e studenti che necessitano di una sorgente di segnale affidabile per test di circuiti, simulazione di segnali, sviluppo di dispositivi elettronici e sperimentazione in laboratorio. La compatibilità con gli oscilloscopi SIGLENT facilita l’analisi congiunta dei segnali generati e misurati.
Compatibilità e software
L’SDG805 si integra facilmente con altre apparecchiature SIGLENT ed è configurabile tramite il software EasyWave, che consente di modificare e personalizzare le forme d’onda arbitrarie in base a esigenze specifiche.
Conclusione
Il generatore di funzioni arbitrario Siglent SDG805 5MHz si distingue per precisione, varietà di forme d’onda e tecnologia avanzata EasyPulse, risultando uno strumento essenziale per qualsiasi ambiente tecnico che richieda segnali di alta qualità e flessibilità.
- Tecnologia DDS avanzata con risoluzione verticale di 14 bit per segnali precisi
- Frequenza massima di uscita di 5 MHz con velocità di campionamento di 125 MSa/s
- 46 forme d’onda arbitrarie integrate e 5 forme standard
- Funzioni di modulazione complete: AM, FM, PM, DSB-AM, FSK, ASK, PWM, sweep e burst
- Tecnologia EasyPulse per impulsi a bassa fluttuazione e fronti rapidi
- Interfaccia USB per archiviazione e aggiornamento software
- Compatibile con oscilloscopi digitali SIGLENT e software EasyWave
Domande e risposte dei clienti
Che manutenzione richiede l'apparecchiatura e qual è la sua aspettativa di durata in uso di laboratorio standard?
Il SDG805 richiede una pulizia esterna periodica (senza solventi aggressivi) e di mantenere le ventole libere dalla polvere. Non ci sono parti meccaniche interne soggette a usura. La sua aspettativa di durata può superare i 5 anni in ambienti controllati, sempre entro le specifiche di temperatura (0–40 °C) e con alimentazione sicura.
Cosa succede se la forma d'onda utente supera la memoria interna o il numero di spazi disponibili?
Il SDG805 consente di memorizzare fino a 10 forme arbitrarie nella sua memoria non volatile. Se questo limite viene superato, sarà necessario sovrascriverne una esistente oppure usare una memoria USB esterna per caricare le forme in base alle necessità. La gestione della memoria non prevede espansioni interne.
Quale precisione e risoluzione offre in frequenza e ampiezza? Quali sono i suoi limiti operativi?
Offre una frequenza massima di 5 MHz, una velocità di campionamento di 125 MSa/s e una risoluzione verticale di 14 bit. La precisione di frequenza è dell'ordine di ±30 ppm e l'ampiezza è configurabile tipicamente tra 2 mVpp e 20 Vpp, a seconda del carico. Non deve essere utilizzato oltre i 5 MHz né superare le tensioni specificate per evitare distorsioni e danni.
Qual è la frequenza massima di uscita del generatore Siglent SDG805?
La frequenza massima di uscita è di 5 MHz.
Quali tipi di forme d’onda può generare l’SDG805?
Può generare forme d’onda standard come seno, quadra, rampa, impulso e gaussiana, oltre a 46 forme arbitrarie integrate.
È compatibile con altre apparecchiature Siglent?
Sì, si può collegare senza problemi con oscilloscopi digitali di memorizzazione SIGLENT.
Quali funzioni di modulazione supporta questo generatore?
Supporta AM, DSB-AM, FM, PM, FSK, ASK, PWM, sweep lineare/logaritmico e burst.
Quali interfacce ha per connessione e archiviazione?
Dispone di interfacce USB Host e dispositivo USB, con supporto per archiviazione su U-Disk e aggiornamenti software.
