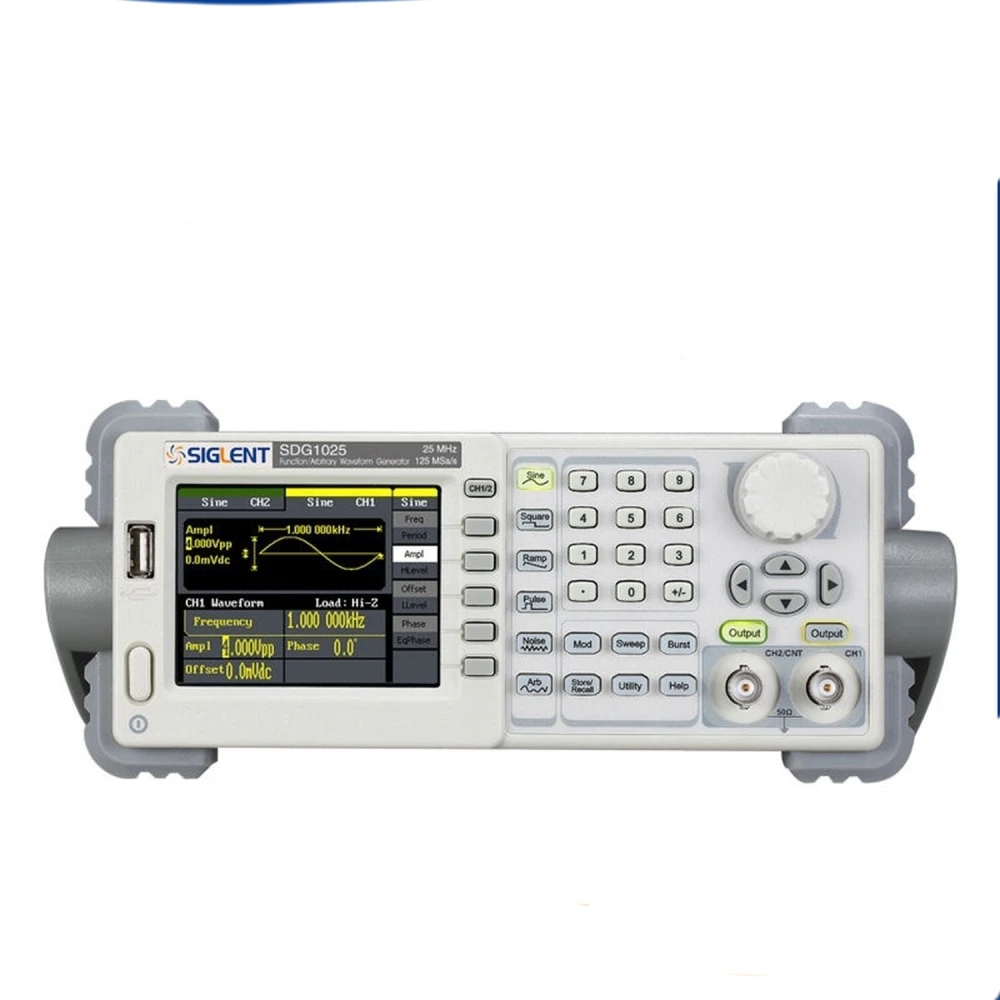

Generatore di funzioni arbitrario Siglent SDG1025 25MHz per applicazioni elettroniche

Il generatore di funzioni arbitrario Siglent SDG1025 25MHz è uno strumento essenziale per ingegneri e tecnici che richiedono precisione e versatilità nella generazione di segnali elettronici. Dotato di tecnologia DDS (Direct Digital Synthesis), questo dispositivo consente di generare segnali con alta fedeltà e stabilità, ideale per applicazioni in laboratorio, sviluppo prodotto e test elettronici.

Caratteristiche e vantaggi principali:

• Tecnologia DDS con doppia uscita e fase regolabile per una maggiore flessibilità nei segnali generati.
• Frequenza massima di uscita di 25MHz, adatta a un'ampia varietà di applicazioni elettroniche.
• Velocità di campionamento di 125 MSa/s e risoluzione verticale di 14 bit, per segnali precisi e dettagliati.
• Lunghezza d'onda di 16Kpts che consente di generare forme d'onda complesse e arbitrarie.
• Include 5 forme d'onda standard (seno, quadra, rampa, impulso, rumore bianco gaussiano) e 48 forme arbitrarie integrate per diverse esigenze.
• Alta precisione con contatore di frequenza integrato fino a 200MHz.
• Funzioni di modulazione avanzate come AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep e Burst per test specializzati.
• Connettività standard con USB Host e Device, supporto per archiviazione su disco U e opzione di aggiornamento con porta GPIB.
• Compatibilità con oscilloscopi digitali della serie SDS1000 e controllo remoto per un'integrazione efficiente nei sistemi di misura.

Specifiche tecniche:

• Modello: SDG1025
• Frequenza massima di uscita: 25MHz
• Canali di uscita: 2
• Velocità di campionamento: 125 MSa/s
• Lunghezza d'onda: 16 kpts
• Risoluzione di frequenza: 1 μHz
• Risoluzione verticale: 14 bit
• Forme d'onda: seno, quadra, rampa, impulso, rumore bianco gaussiano, 48 forme arbitrarie integrate
• Range delle onde:
• Onda sinusoidale: 1 μHz a 25MHz
• Onda quadra: 1 μHz a 25MHz
• Impulso: 500 μHz a 5MHz
• Rampa: 1 μHz a 300KHz
• Rumore bianco gaussiano: banda passante 25MHz (-3dB)
• Onda arbitraria: 1 μHz a 5MHz
• Funzioni di modulazione: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
• Contatore di frequenza: 100 mHz a 200 MHz
• Connettività: USB Host & Device, porta USB-GPIB opzionale
• Dimensioni: 229mm × 105mm × 281mm

Questo generatore è ideale per chi cerca un'apparecchiatura affidabile per la generazione di segnali nello sviluppo, collaudo e manutenzione di circuiti elettronici. La capacità di produrre molteplici forme d'onda e l'alta risoluzione lo rendono indispensabile in ambienti professionali e didattici.

Compatibilità e utilizzo:

Il Siglent SDG1025 si collega facilmente agli oscilloscopi digitali, in particolare alla serie SDS1000, consentendo un'analisi congiunta dei segnali. La sua interfaccia USB facilita il trasferimento dei dati e l'aggiornamento del software, mentre l'opzione della porta GPIB amplia le possibilità di integrazione nei sistemi automatizzati.

Con funzioni di modulazione avanzate e un ampio intervallo di frequenze, questo generatore è perfetto per applicazioni in laboratori di elettronica, sviluppo prodotto, formazione tecnica e test di dispositivi elettronici.

• Tecnologia DDS con doppia uscita e fase regolabile
• Frequenza massima di uscita: 25MHz
• Velocità di campionamento: 125 MSa/s con risoluzione verticale di 14 bit
• 48 forme d'onda arbitrarie integrate e 5 forme standard
• Funzioni di modulazione: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
• Contatore di frequenza integrato fino a 200MHz
• Connettività USB Host & Device, opzione porta USB-GPIB
• Compatibile con oscilloscopi digitali SDS1000 e controllo remoto
