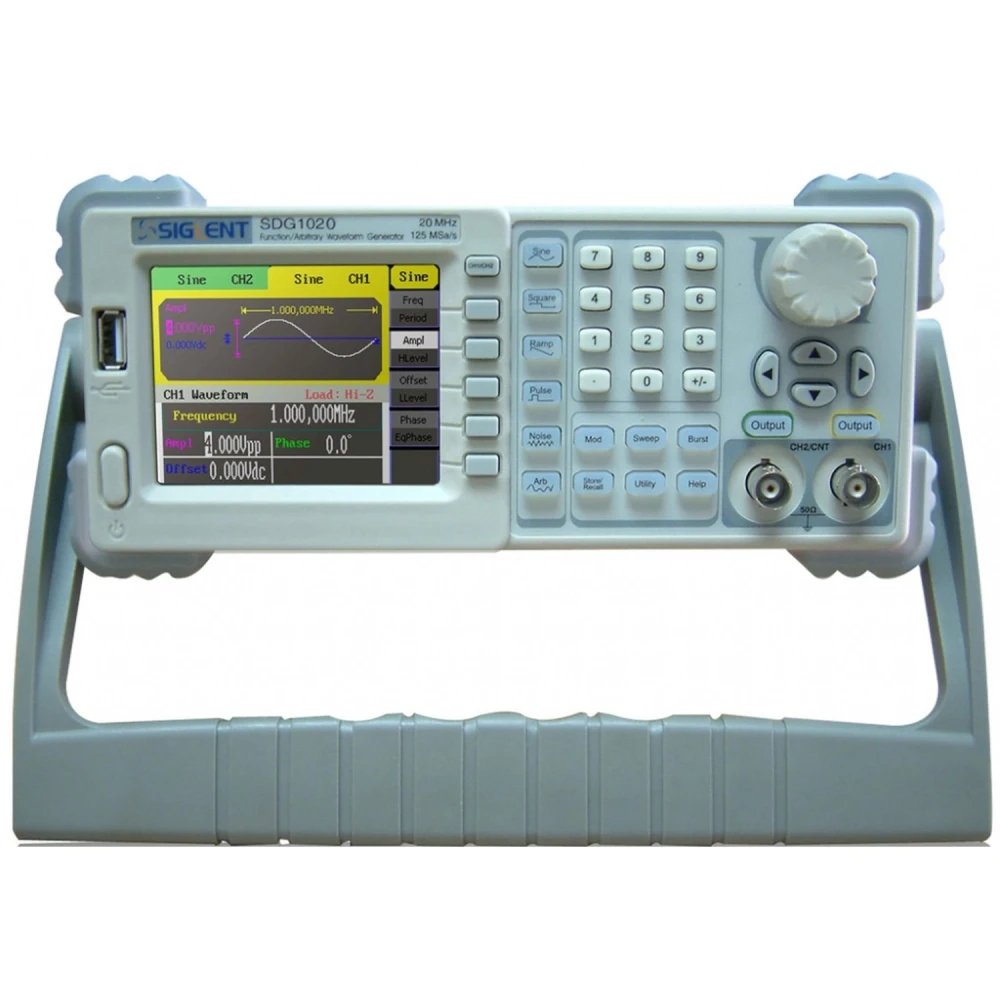

Generatore di funzioni arbitrario Siglent SDG1020 20MHz per applicazioni elettroniche
Marchio: Siglent
IVA inclusa (IVA escl.: 239,00€)
Sconti quantità
| Quantità | Prezzo | Salva |
|---|---|---|
| 2+ | 279,92€ | -4% |
| 10+ | 274,09€ | -6% |
| 20+ | 262,42€ | -10% |
Generatore di funzioni arbitrario Siglent SDG1020 20MHz è uno strumento di misura avanzato progettato per applicazioni elettroniche che richiedono segnali precisi e variabili. Questo generatore utilizza la tecnologia DDS (Direct Digital Synthesis) per offrire una frequenza massima di uscita di 20MHz con alta risoluzione e stabilità.
Caratteristiche principali:
- Frequenza massima di uscita: 20MHz, adatta a un’ampia gamma di test elettronici.
- Doppio canale di uscita: Consente di generare due segnali simultaneamente, facilitando confronti e test complessi.
- Velocità di campionamento: 125 MSa/s con risoluzione verticale di 14 bits per segnali precisi e dettagliati.
- Lunghezza d’onda: 16 kpts che assicura forme d’onda dettagliate e configurabili.
- Forme d’onda standard e arbitrarie: Include 5 forme standard (seno, quadra, rampa, impulso, rumore bianco gaussiano) e 48 forme arbitrarie integrate per la massima flessibilità.
- Funzioni di modulazione: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep e Burst per simulazioni complesse e varie.
- Contatore di frequenza: Range da 100 mHz a 200 MHz per misurazioni precise.
- Connettività: USB Host e Device per archiviazione e controllo, con opzione porta USB-GPIB per integrazione avanzata.
- Compatibilità: Compatibile con oscilloscopi digitali della serie SDS1000 e controllo remoto per un ambiente di laboratorio integrato.
Applicazioni tipiche:
- Test e sviluppo di circuiti elettronici.
- Simulazione di segnali per analisi e diagnostica.
- Formazione e didattica in elettronica e telecomunicazioni.
- Ricerca e sviluppo in laboratori tecnici.
Specifiche tecniche:
- Modelo: SDG1020
- Frequenza massima di uscita: 20MHz
- Canali di uscita: 2
- Velocità di campionamento: 125 MSa/s
- Lunghezza d’onda: 16 kpts
- Risoluzione di frequenza: 1 μHz
- Risoluzione verticale: 14 bits
- Forme d’onda: seno, quadra, rampa, impulso, rumore bianco gaussiano, 48 forme arbitrarie
- Range onda sinusoidale e quadra: 1 μHz a 20MHz
- Range impulso: 500 μHz a 5MHz
- Range rampa: 1 μHz a 300 KHz
- Banda del rumore bianco gaussiano: 20MHz (-3dB)
- Funzioni di modulazione: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Contatore di frequenza: 100 mHz a 200 MHz
- Connessioni standard: USB Host e Device
- Porta opzionale: adattatore USB-GPIB
- Dimensioni: 229mm × 105mm × 281mm
Nota sulla disponibilità: Attualmente questo prodotto è non disponibile. Consigliamo di contattare il nostro team per informazioni sul riassortimento o su alternative.
- Tecnologia DDS per segnali precisi e stabili
- Doppio canale di uscita per maggiore versatilità
- Velocità di campionamento di 125 MSa/s e risoluzione di 14 bits
- 48 forme d’onda arbitrarie integrate oltre a 5 standard
- Funzioni di modulazione avanzate: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Contatore di frequenza integrato fino a 200 MHz
- Connettività USB Host e Device, opzione USB-GPIB
- Compatibile con oscilloscopi digitali SDS1000 e controllo remoto
Domande e risposte dei clienti
Quali tipi di connettori e porte sono disponibili per il collegamento e il controllo del generatore?
L'SDG1020 include uscite frontali BNC per i segnali e ingressi/uscite di sincronizzazione. Per comunicazione e controllo offre di serie porte USB Device e USB Host, consentendo il collegamento al PC e l'archiviazione esterna. La porta GPIB è disponibile come opzione aggiuntiva.
Quale precisione e risoluzione ha il generatore sia in frequenza sia in ampiezza di uscita?
La risoluzione di frequenza è di 1 µHz e la risoluzione verticale in ampiezza è di 14 bit, consentendo di generare segnali con elevata precisione sia nel dominio temporale sia in quello dell'ampiezza. La precisione reale in uscita dipende dalla calibrazione e dall'ambiente operativo, ma questi valori sono rappresentativi dell'hardware.
Quale manutenzione richiede l'apparecchio e qual è la sua aspettativa di durata in uso intensivo?
La manutenzione di base consiste nel mantenere le ventole libere dalla polvere e nel controllare periodicamente connessioni e cavi. Il generatore è progettato per un uso continuo in ambiente da laboratorio; la durata prevista supera i 5 anni in condizioni corrette, senza esposizione a umidità eccessiva o urti, anche se la vita utile può variare in base alle condizioni specifiche.
Qual è la frequenza massima di uscita del generatore Siglent SDG1020?
La frequenza massima di uscita è di 20MHz.
Quanti canali di uscita ha questo generatore di funzioni?
Dispone di 2 canali di uscita per generare segnali simultanei.
Quali forme d’onda include il generatore?
Include forme standard come seno, quadra, rampa, impulso e rumore bianco gaussiano, oltre a 48 forme arbitrarie integrate.
È disponibile per l’acquisto immediato?
Attualmente il prodotto è non disponibile, quindi non è disponibile per l’acquisto immediato.
Quali tipi di modulazione supporta?
Supporta modulazione AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep e Burst.
