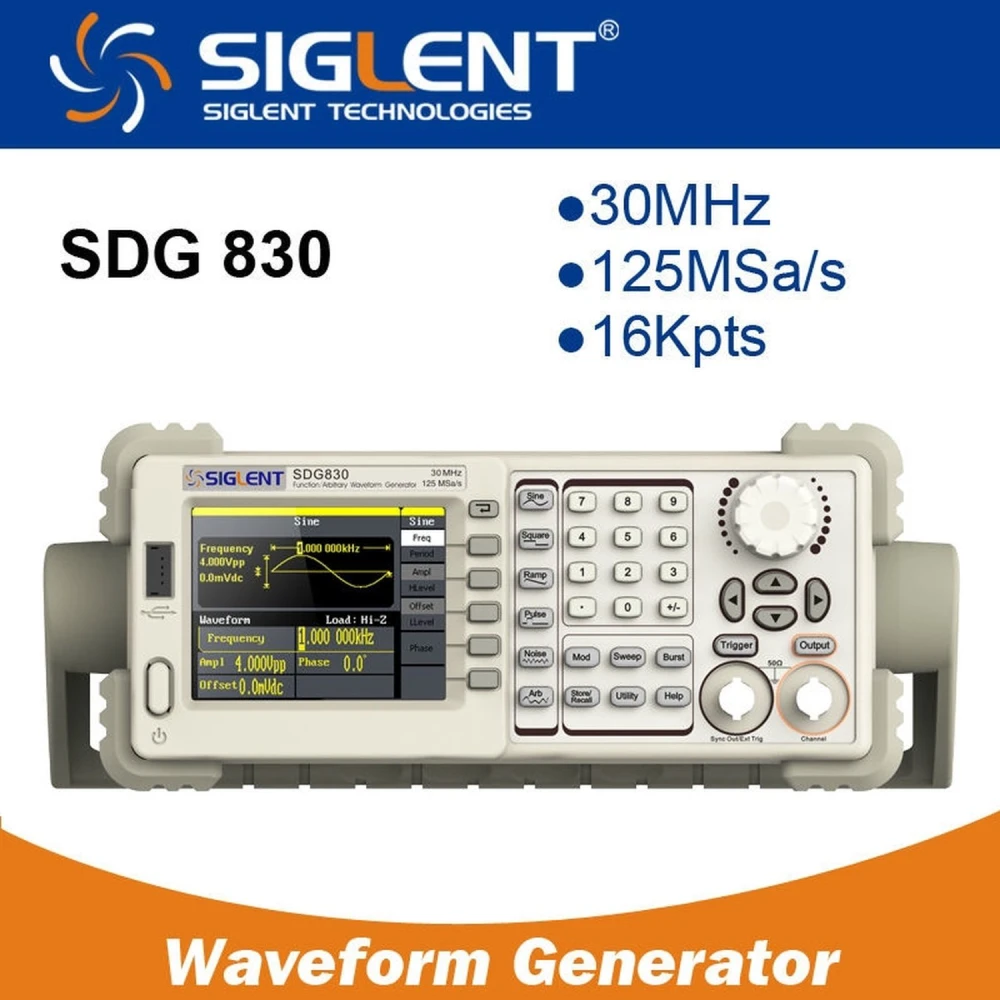

Generatore di funzioni arbitrario Siglent SDG830 30MHz per elettronica
Marchio: Siglent
IVA inclusa (IVA escl.: 207,00€)
Sconti quantità
| Quantità | Prezzo | Salva |
|---|---|---|
| 2+ | 242,44€ | -4% |
| 10+ | 237,39€ | -6% |
| 20+ | 227,29€ | -10% |
Il generatore di funzioni arbitrario Siglent SDG830 30MHz è uno strumento di misura avanzato progettato per offrire segnali precisi e versatili in applicazioni elettroniche. Questo dispositivo dispone di una frequenza massima di uscita di 30MHz e di una velocità di campionamento di 125 MSa/s, garantendo un'elevata qualità nella generazione dei segnali.
Dotato dell'innovativa tecnologia EasyPulse, l'SDG830 può generare impulsi con bassa fluttuazione e fronti di salita e discesa rapidi, indipendentemente dalla frequenza di funzionamento. Inoltre, consente una regolazione ampia e precisa del duty cycle, del fronte e della larghezza dell'impulso, superando in prestazioni altri generatori di segnale DDS simili.
Caratteristiche principali
- Tecnologia DDS avanzata con velocità di campionamento di 125 MSa/s e risoluzione verticale di 14 bit.
- Uscita a canale singolo con 5 forme d'onda standard e 46 forme d'onda arbitrarie integrate, inclusa DC.
- Funzioni di modulazione complete: AM, DSB-AM, FM, PM, FSK, ASK, PWM, sweep lineare/logaritmico e burst.
- Innovativa tecnologia EasyPulse per impulsi a bassa fluttuazione e fronti rapidi.
- Interfacce USB standard per connessione e archiviazione, compatibile con aggiornamenti software.
- 10 spazi di memoria non volatile per forme d'onda arbitrarie personalizzate.
- Compatibile con oscilloscopi digitali SIGLENT per integrazione e analisi avanzata.
- Software EasyWave per la potente modifica delle forme d'onda arbitrarie.
Specifiche tecniche
- Modello: SDG830
- Frequenza massima di uscita: 30MHz
- Canali di uscita: 1
- Velocità di campionamento: 125 MSa/s
- Lunghezza d'onda: 16 kpts
- Risoluzione di frequenza: 1 µHz
- Risoluzione verticale: 14 bit
- Forme d'onda disponibili: Sinusoidale, quadra, rampa, impulso, gaussiana, rumore bianco gaussiano, forme arbitrarie
- Intervallo di frequenza per forma d'onda: Sinusoidale e quadra da 1 µHz a 30 MHz, impulso da 500 µHz a 5 MHz, rampa/triangolare fino a 300 kHz, rumore bianco con banda passante >30 MHz
- Funzioni di modulazione: AM, FM, PM, DSB-AM, FSK, ASK, PWM, sweep e burst
- Configurazione standard: USB Host e dispositivo USB
- Ampiezza: 4 mVpp a 20 Vpp (alta impedenza), 2 mVpp a 10 Vpp (50 ohm)
Usi tipici
Questo generatore è ideale per laboratori di elettronica, sviluppo e test di circuiti, formazione tecnica e qualsiasi applicazione che richieda segnali precisi e modulati. La sua capacità di generare diverse forme d'onda e modulazioni lo rende adatto alla sperimentazione e alla diagnostica in elettronica analogica e digitale.
Compatibilità
Il Siglent SDG830 si integra facilmente con oscilloscopi digitali SIGLENT, facilitando l'analisi congiunta dei segnali. Inoltre, la sua interfaccia USB consente la connessione a computer per il controllo e l'aggiornamento tramite software specializzato.
- Frequenza massima di uscita di 30MHz con alta precisione
- Tecnologia EasyPulse per impulsi a bassa fluttuazione e fronti rapidi
- Velocità di campionamento di 125 MSa/s e risoluzione verticale di 14 bit
- 5 forme d'onda standard e 46 forme arbitrarie integrate
- Funzioni di modulazione complete: AM, FM, PM, DSB-AM, FSK, ASK, PWM, sweep e burst
- Interfaccia USB per archiviazione e aggiornamento software
- 10 spazi di memoria non volatile per forme d'onda personalizzate
- Compatibile con oscilloscopi digitali SIGLENT
- Software EasyWave per la modifica avanzata delle forme d'onda
Domande e risposte dei clienti
Quali tipi di forme d'onda standard e arbitrarie può generare il Siglent SDG830 e qual è la sua risoluzione?
Il Siglent SDG830 può generare 5 forme d'onda standard (sinusoidale, quadra, triangolare, a impulso e rumore) e dispone di 46 forme d'onda arbitrarie interne, inclusa la continua (DC). Tutti i segnali vengono generati con una risoluzione verticale di 14 bit, che consente un'ottima fedeltà delle forme d'onda.
Cosa include la confezione del SDG830 per quanto riguarda cavi, alimentatori e manuali?
In genere, la confezione del SDG830 contiene il generatore di funzioni, un cavo di alimentazione, un cavo USB, un manuale cartaceo o su CD e almeno un cavo BNC-BNC per il collegamento. Di solito non include software fisico, ma EasyWave può essere scaricato dal produttore. È consigliabile confermare con il venditore il contenuto esatto, poiché l'equipaggiamento può variare in base alla regione.
Quale compatibilità di interfaccia e sincronizzazione ha il SDG830 per integrarsi con altri strumenti, come gli oscilloscopi?
Il SDG830 dispone di interfacce USB-Host e USB-Device per trasferimento dati, aggiornamenti e controllo remoto da PC. Non include connessione LAN né GPIB, ma è pienamente compatibile con gli oscilloscopi Siglent tramite sincronizzazione via porta USB, facilitando l'analisi congiunta dei segnali in laboratorio.
Quali sono i limiti operativi e le tolleranze chiave del SDG830 in termini di frequenza, ampiezza e precisione?
La frequenza massima di uscita è di 30 MHz per le onde sinusoidali e inferiore per le altre forme (consultare il manuale). L'ampiezza massima di uscita è di 20 Vpp a circuito aperto e 10 Vpp su carico da 50 Ω. La precisione di frequenza standard è ±1 ppm e la distorsione armonica totale per onda sinusoidale è inferiore a 0,075% a 1 kHz, 20 Vpp. I valori possono variare in base alla modalità di funzionamento.
Quali garanzie e opzioni di assistenza post-vendita offre Siglent per il SDG830, ed esistono ricambi o supporto per aggiornamenti firmware?
Siglent offre generalmente una garanzia standard di 3 anni per il SDG830, che copre i difetti di fabbricazione. Sono disponibili supporto tecnico, manuali online e download gratuiti del firmware. I ricambi e le riparazioni vengono gestiti tramite distributori ufficiali o il sito web di Siglent. Si consiglia di registrare il prodotto per attivare la garanzia e facilitare futuri aggiornamenti.
Qual è la frequenza massima di uscita del generatore Siglent SDG830?
La frequenza massima di uscita è di 30MHz.
Quali tipi di forme d'onda può generare il Siglent SDG830?
Può generare forme d'onda sinusoidale, quadra, rampa, impulso, gaussiana, rumore bianco gaussiano e forme arbitrarie.
Il generatore ha funzioni di modulazione?
Sì, include funzioni di modulazione AM, DSB-AM, FM, PM, FSK, ASK, PWM, sweep lineare/logaritmico e burst.
È compatibile con altri strumenti di misura?
Sì, è compatibile con oscilloscopi digitali SIGLENT e può essere collegato tramite USB per archiviazione e aggiornamento.
Quanti canali di uscita ha questo generatore?
Dispone di un unico canale di uscita.
