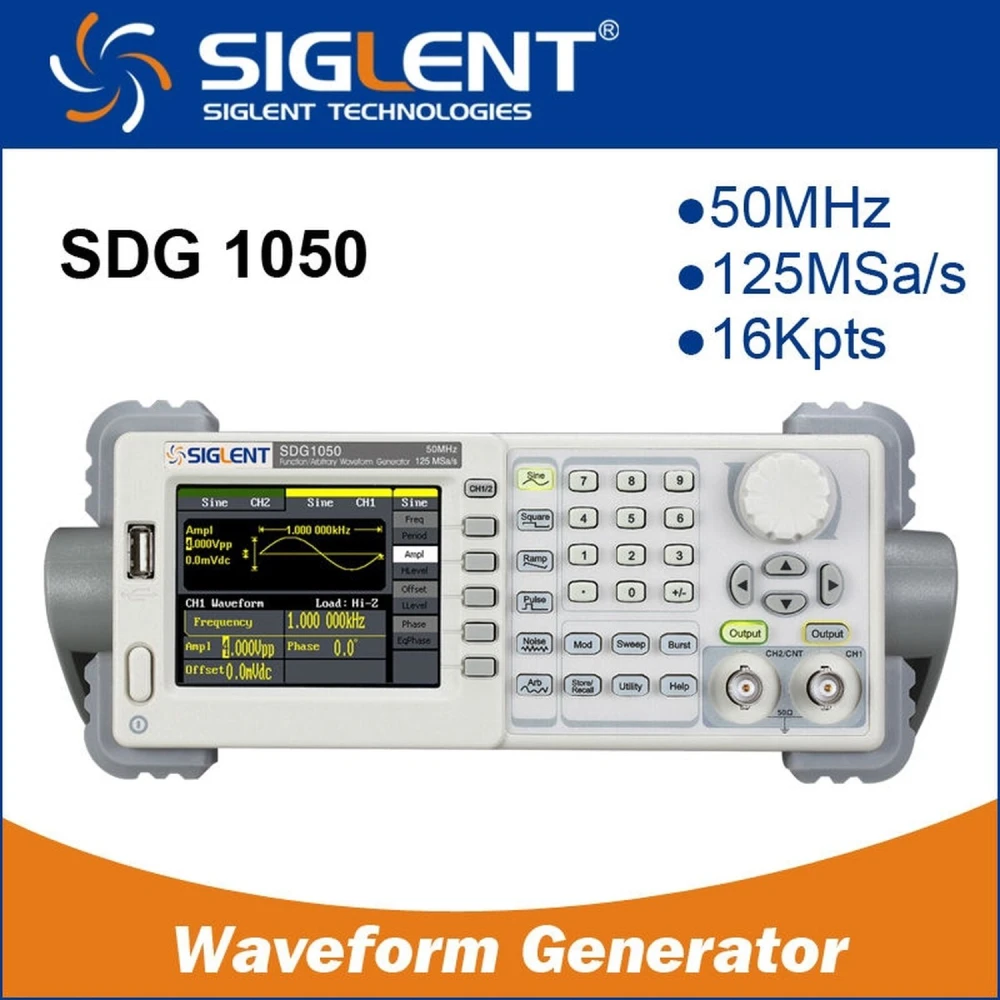

Generatore di funzioni arbitrario Siglent SDG1050 50MHz
Marchio: Siglent
IVA inclusa (IVA escl.: 350,00€)
Sconti quantità
| Quantità | Prezzo | Salva |
|---|---|---|
| 2+ | 409,92€ | -4% |
| 10+ | 401,38€ | -6% |
| 20+ | 384,30€ | -10% |
Generatore di funzioni arbitrario Siglent SDG1050 50MHz è uno strumento avanzato progettato per offrire segnali di alta qualità e precisione in applicazioni elettroniche e di laboratorio. Grazie alla tecnologia DDS (Direct Digital Synthesis) e alla doppia uscita con fase regolabile, questo generatore consente un’ampia varietà di forme d’onda e modulazioni per soddisfare diverse esigenze tecniche.
Caratteristiche principali:
- Frequenza massima di uscita di 50MHz, ideale per test e sviluppo in elettronica.
- Velocità di campionamento di 125 MSa/s e risoluzione verticale di 14 bits per segnali precisi.
- Lunghezza d’onda di 16Kpts che consente di generare forme d’onda complesse e dettagliate.
- Uscita di 5 tipi standard di forme d’onda e 48 forme arbitrarie interne per la massima versatilità.
- Ampio contatore di frequenza con range fino a 200MHz per misurazioni accurate.
- Funzioni di modulazione varie: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep e Burst per applicazioni avanzate.
- Connettività USB Host e Device, con supporto per archiviazione su disco U e software compatibile.
- Compatibilità con oscilloscopi digitali della serie SDS1000 e controllo remoto opzionale tramite porta GPIB.
Specifiche tecniche:
- Modello: SDG1050
- Canali di uscita: 2
- Risoluzione di frequenza: 1 μHz
- Forme d’onda: seno, quadra, rampa, impulso, rumore bianco gaussiano e 48 forme arbitrarie integrate.
- Range di onda sinusoidale e quadra: 1 μHz a 50MHz
- Range di impulso: 500 μHz a 5MHz
- Range di rampa: 1 μHz a 300KHz
- Rumore bianco gaussiano con larghezza di banda di 50MHz (-3dB)
- Funzioni aggiuntive: contatore di frequenza da 100 mHz a 200 MHz
- Dimensioni: 229 mm x 105 mm x 281 mm
Usi tipici:
Questo generatore è ideale per laboratori di elettronica, sviluppo e test di circuiti, formazione tecnica e progetti che richiedono segnali precisi e modulati. La sua capacità di generare più forme d’onda e modulazioni lo rende adatto alla simulazione di segnali, ai test di risposta dei dispositivi e alla sperimentazione avanzata.
Compatibilità:
Compatibile con oscilloscopi digitali della serie SDS1000, il che facilita l’integrazione in sistemi di misura e controllo. Inoltre, la porta USB e l’opzione di adattatore USB-GPIB consentono una facile connessione e l’aggiornamento del firmware.
- Tecnologia DDS con doppia uscita e fase regolabile
- Frequenza massima di 50MHz e velocità di campionamento di 125 MSa/s
- Risoluzione verticale di 14 bits e lunghezza d’onda di 16Kpts
- 48 forme d’onda arbitrarie interne e 5 forme standard
- Funzioni di modulazione AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Contatore di frequenza fino a 200MHz per misurazioni precise
- Connettività USB Host e Device, supporto per archiviazione esterna
- Compatibile con oscilloscopi digitali SDS1000 e controllo remoto opzionale
Domande e risposte dei clienti
Quali materiali e dimensioni ha questo generatore e cosa include la confezione al momento dell'acquisto?
Il generatore SDG1050 è realizzato con un involucro in plastica ABS rinforzata, progettato per uso da laboratorio. Le dimensioni approssimative sono 260 mm × 105 mm × 295 mm e il peso è di circa 3 kg. Nella confezione sono normalmente inclusi il generatore, il cavo di alimentazione, 2 cavi BNC, il manuale utente e il CD con il software. Il contenuto può variare in base alla regione o al distributore.
Con quali sistemi e apparecchi è compatibile e quali connettori utilizza per l'uscita dei segnali?
L'SDG1050 è compatibile con oscilloscopi, banchi prova e sistemi di automazione che accettano segnali analogici standard tramite connettori BNC. Può integrarsi con software per PC (via USB) e con apparecchi che supportano la connessione GPIB (opzionale). La tensione di alimentazione è 100-240 V AC, 50/60 Hz, quindi è adatto alla maggior parte dei laboratori.
Quali considerazioni devo tenere in conto durante l'installazione e come si aggiorna il firmware?
L'installazione richiede una superficie stabile, una ventilazione adeguata e un collegamento a terra affidabile. È importante utilizzare i cavi forniti o equivalenti per specifica per prevenire interferenze. L'aggiornamento del firmware si esegue tramite la porta USB Host seguendo le istruzioni del produttore; si consiglia di effettuare un backup preventivo e verificare l'integrità dei file per evitare rischi.
Quali limiti prestazionali ha in termini di forme d'onda e come influisce la risoluzione su questi segnali?
L'SDG1050 genera onde sinusoidali e quadre da 1 µHz fino a 50 MHz, onde impulsive fino a 5 MHz e forme arbitrarie fino a 5 MHz. La sua risoluzione verticale è di 14 bit, consentendo di definire il segnale con elevata precisione in applicazioni esigenti. Tuttavia, ogni generazione di segnale arbitrario tramite DDS presenta limiti nella fedeltà del segnale oltre i 5 MHz e dipende anche dalla lunghezza massima della memoria (16 kpts) disponibile.
Qual è la frequenza massima di uscita del generatore Siglent SDG1050?
La frequenza massima di uscita è di 50 MHz.
Quanti canali di uscita ha questo generatore di funzioni?
Dispone di 2 canali di uscita indipendenti.
Quali tipi di forme d’onda può generare?
Può generare forme d’onda seno, quadra, rampa, impulso, rumore bianco gaussiano e 48 tipi di forme arbitrarie integrate.
È compatibile con altri strumenti di misura?
Sì, è compatibile con oscilloscopi digitali della serie SDS1000 e può essere controllato da remoto tramite porta GPIB opzionale.
Quali funzioni di modulazione supporta questo generatore?
Supporta modulazione AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep e Burst.
