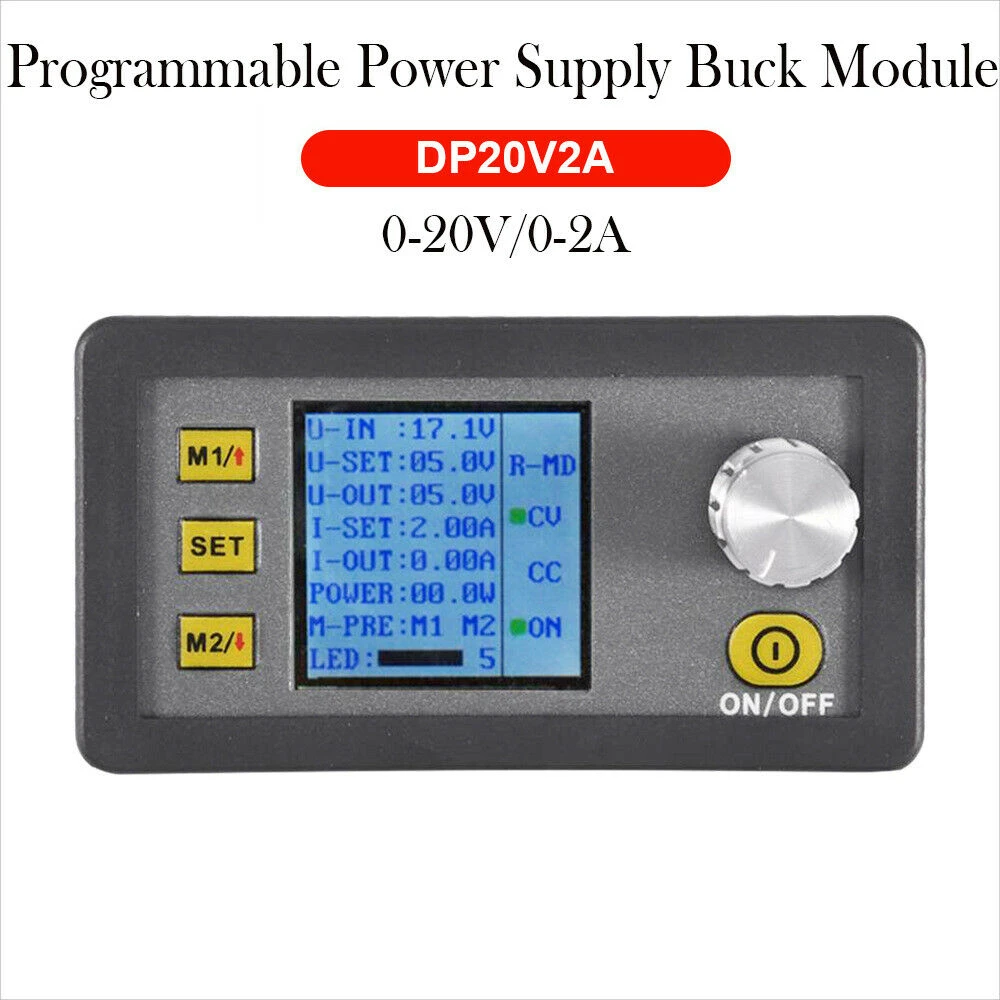

Modulo di alimentazione programmabile DP20V2A con display LCD ad alta precisione

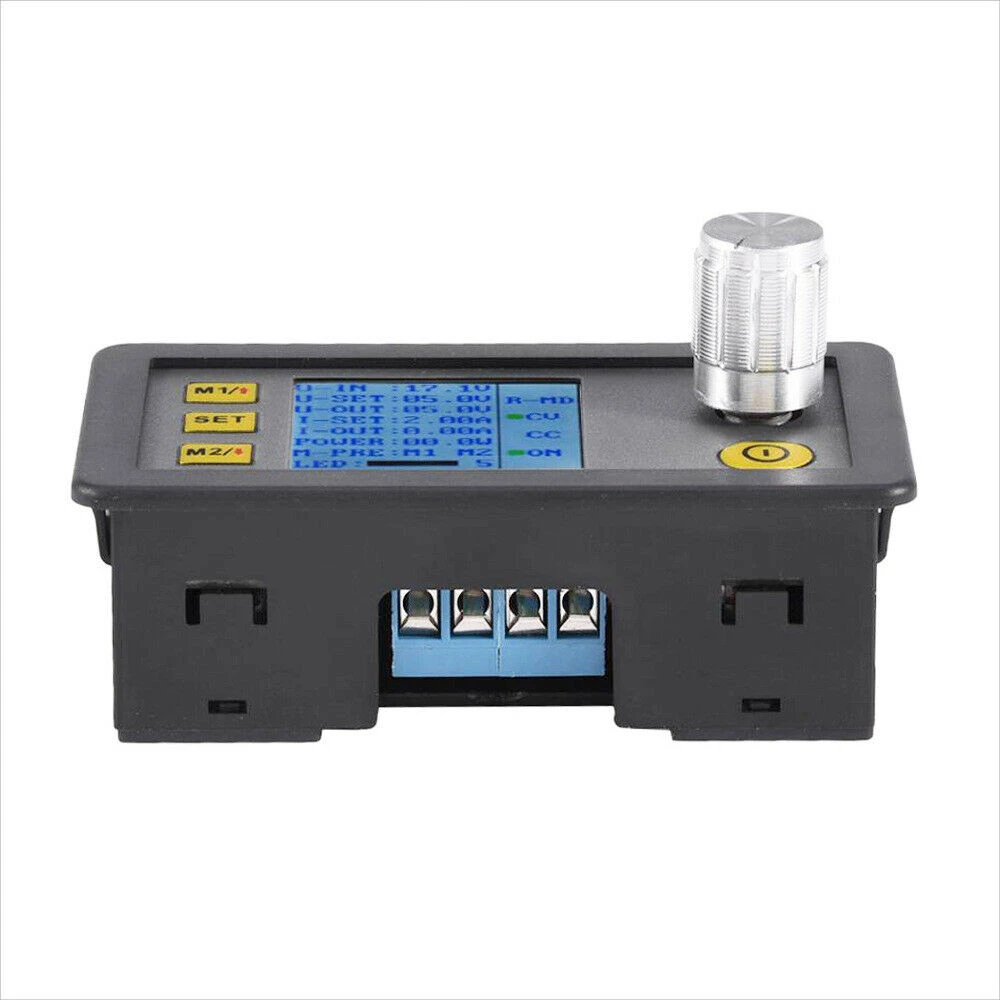

Vista lateral del módulo de alimentación programable DP20V2A

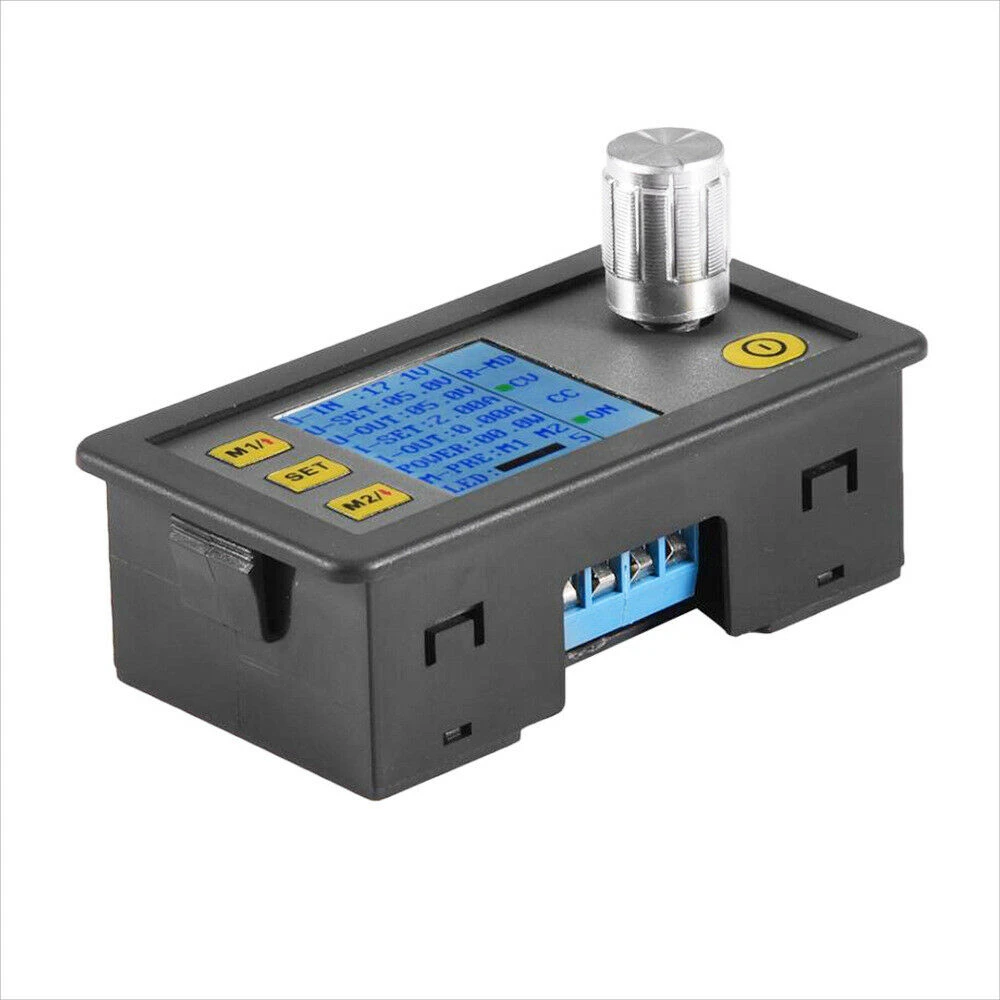

Pantalla LCD del módulo DP20V2A mostrando voltaje y corriente

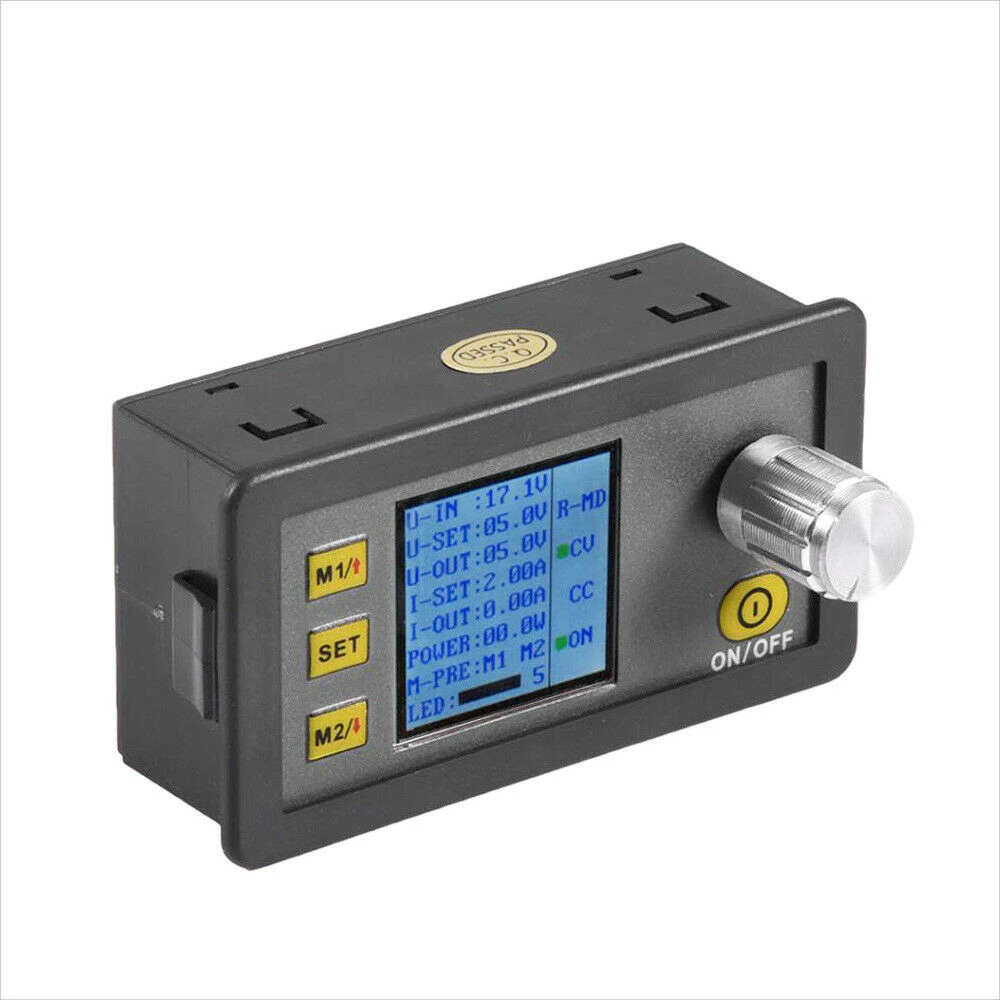

Detalle de botones y potenciómetro del módulo DP20V2A

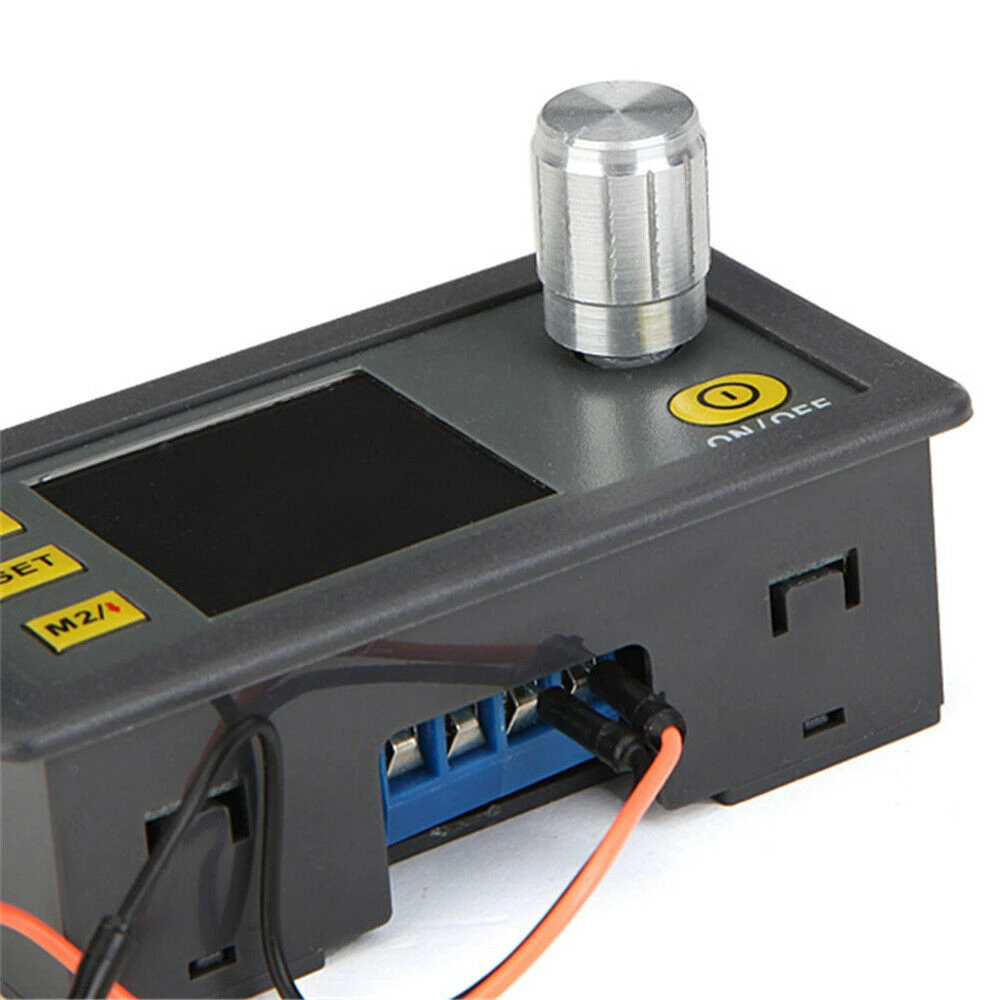

Módulo DP20V2A conectado en un banco de pruebas

Módulo de alimentación DP20V2A en entorno de taller electrónico

Modulo di alimentazione programmabile DP20V2A con display LCD ad alta precisione

Name: Modulo di alimentazione programmabile DP20V2A con display LCD ad alta precisione
Brand: satkit
SKU: 1b050602
Price: 18.30 EUR
Availability: InStock

Marchio: satkit

Sii il primo a recensire questo prodotto

18,30€

IVA inclusa (IVA escl.: 15,00€)

Scorte limitate

Consegna standard Mer, Apr 22 - Ven, Apr 24

Consegna espressa Lun, Apr 20 - Mar, Apr 21

Resi entro 30 giorni

Quantità

Resi gratuiti entro 30 giorni

Transazione sicura

Consegna gratuita Per ordini superiori a 300€

Resi facili Politica di reso di 30 giorni

Pagamento sicuro Checkout 100% sicuro

Garanzia di qualità Solo prodotti originali

DP20V2A CVCC Modulo di alimentazione programmabile con display LCD

Questo modulo di alimentazione programmabile DP20V2A CVCC è progettato per offrire un controllo preciso e pratico di tensione e corrente nei tuoi progetti elettronici. Il display LCD integrato consente di visualizzare in tempo reale parametri chiave come la tensione preimpostata, la tensione di ingresso e di uscita, la corrente preimpostata e di uscita, la potenza e la luminosità del display.

Caratteristiche principali:

Intervallo di tensione di uscita regolabile: 0-20.0V con passi di 0.1V.
Intervallo di corrente regolabile: 0-2.00A con passi di 0.01A.
Memorizzazione di due gruppi di tensione per un accesso rapido.
Display LCD con funzioni di voltmetro e amperometro digitale.
Visualizzazione dettagliata: tensione di ingresso (U-IN), tensione preimpostata (U-SET), tensione di uscita (U-OUT), corrente preimpostata (I-SET), corrente di uscita (I-OUT), potenza, luminosità del display e modalità di funzionamento.
Frequenza di ripple approssimativa di 330 KHz e ondulazione di 50mV.
Dimensioni compatte: 79 x 43 x 26 mm.

Specifiche tecniche:

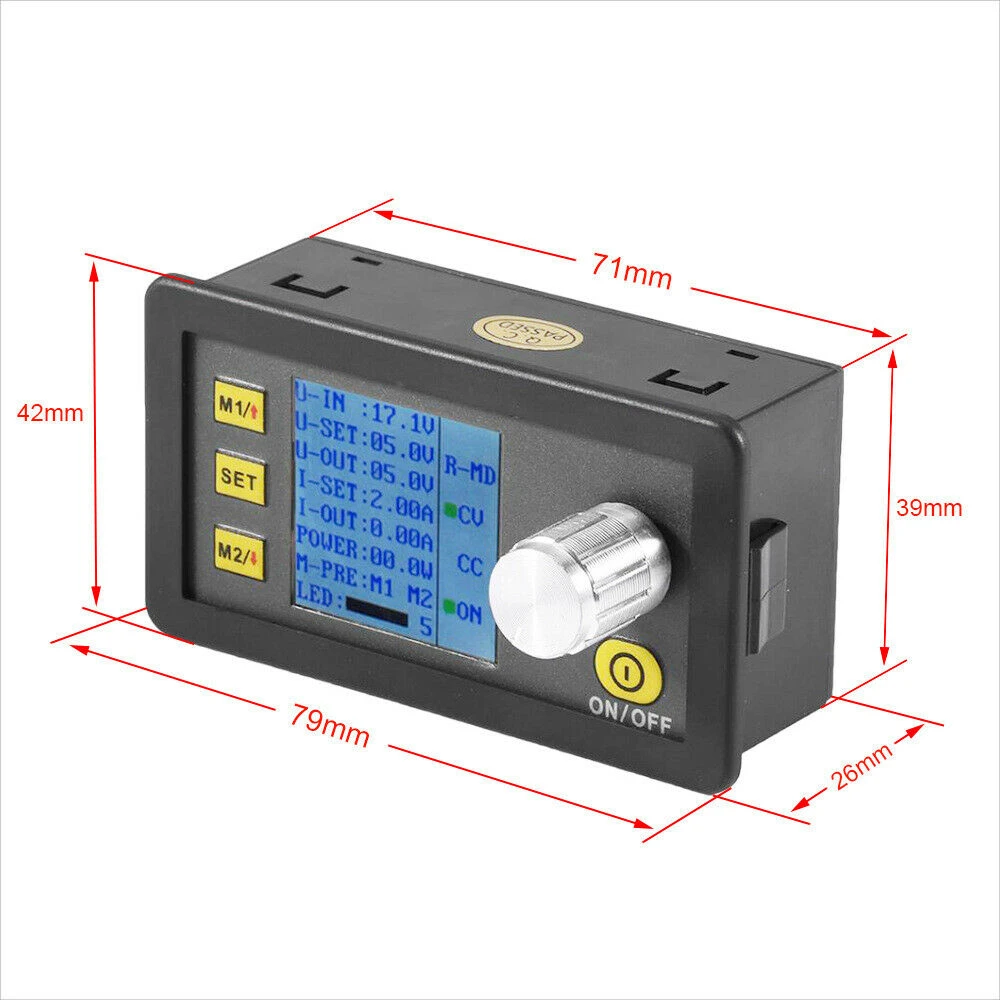

Dimensioni: 79 x 43 x 26 mm (L x W x H).
Dimensione apertura: 71 x 39 mm.
Ingresso positivo: IN+.
Ingresso negativo: IN-.
Uscita positiva: OUT+.
Uscita negativa: OUT-.
Potenza massima di uscita: 40W.
Intervallo di tensione di ingresso: 4.5-23V.
Intervallo di tensione di uscita: 0-20V (la modalità di tensione step-down richiede tensione di ingresso >3V).

Funzioni chiave e utilizzo:

Pulsante SET per la regolazione e la conferma delle funzioni.
Tasti m1 e m2 per l'accesso rapido ai dati memorizzati.
Controllo ON/OFF per attivare o disattivare l'uscita di tensione.
Consente di memorizzare impostazioni di tensione, corrente e luminosità per un uso futuro.
Ideale per test, sviluppo e riparazione di circuiti elettronici che richiedono un'alimentazione regolata e programmabile.

Istruzioni di funzionamento:

Regolazione della tensione preimpostata tramite pulsante SET e potenziometro encoder.
Regolazione della corrente preimpostata in modo analogo.
Memorizzazione delle impostazioni per un richiamo rapido.
Controllo della luminosità del display LCD per adattarsi a diverse condizioni di luce.

Precauzioni:

Chiudere l'uscita se non viene utilizzata per evitare danni da alta tensione.
La tensione di ingresso deve essere inferiore a 23V per evitare danni.
Il modulo si spegnerà automaticamente se la tensione di ingresso è insufficiente per proteggerlo.
Evitare l'esposizione diretta al sole per proteggere il display LCD.
Mantenere una ventilazione adeguata durante l'uso a piena capacità.
Non usare per caricare batterie senza un'adeguata protezione.

Include:

1 x DP20V2A CVCC Modulo di alimentazione programmabile con display LCD.

Tensione di uscita regolabile da 0 a 20V con passo di 0.1V
Corrente di uscita regolabile da 0 a 2A con passo di 0.01A
Display LCD integrato con voltmetro e amperometro digitale
Memorizzazione rapida di due gruppi di tensioni preimpostate
Potenza massima di uscita di 40W per diverse applicazioni
Intervallo di tensione di ingresso da 4.5 a 23V con protezione automatica
Controllo semplice con pulsanti SET, m1, m2 e potenziometro encoder
Dimensioni compatte di 79 x 43 x 26 mm per una facile integrazione

Domande e risposte dei clienti

Quins són els avantatges del mòdul DP20V2A CVCC davant d’una font d’alimentació analògica tradicional?

El DP20V2A CVCC permet ajustos digitals precisos (0,1 V i 0,01 A), desament de configuracions ràpides i visualització simultània dels paràmetres clau en pantalla LCD, cosa que simplifica l’operació i redueix el marge d’error, en comparació amb les fonts analògiques que requereixen ajust manual i no guarden configuracions.

Quina tensió i corrent ha de subministrar la font d’alimentació d’entrada per fer funcionar correctament el mòdul?

La font d’alimentació d’entrada ha de proporcionar entre 4,5 V i 23 V DC, assegurant que la tensió d’entrada sigui com a mínim 3 V superior a la tensió de sortida desitjada, amb un corrent capaç de suportar fins a 2 A per assolir la potència màxima de 40 W.

Quines són les dimensions exactes i el pes aproximat del dispositiu?

Les dimensions del mòdul són 79 mm de llarg, 43 mm d’ample i 26 mm d’alt. El pes típic d’aquest tipus de mòdul ronda els 60-80 grams, tot i que el fabricant no n’especifica el valor exacte.

Com es fa la instal·lació i connexió del mòdul a un circuit?

Es connecta l’entrada del mòdul (IN+/IN-) a la font d’alimentació DC i la sortida (OUT+/OUT-) al circuit de càrrega. És important respectar la polaritat i assegurar-se que la tensió d’entrada sigui compatible amb els requisits de sortida, seguint sempre les indicacions de seguretat del fabricant.

Quin nivell d’arrissat de tensió té aquest mòdul i com impacta en càrregues sensibles?

L’especificació indica una ondulació (arrissat) típica de 50 mV i una freqüència de commutació d’aproximadament 330 kHz. Uns valors baixos d’arrissat són preferibles per a càrregues electròniques sensibles; aquest nivell és acceptable per a la majoria d’aplicacions, però pot ser limitant en instrumentació de precisió.

What are the advantages of the DP20V2A CVCC module compared with a traditional analogue power supply?

The DP20V2A CVCC allows precise digital adjustment (0.1 V and 0.01 A), quick saving of settings, and simultaneous display of key parameters on the LCD, which simplifies operation and reduces the margin for error compared with analogue power supplies, which require manual adjustment and do not store settings.

What input voltage and current must the power supply provide for the module to operate correctly?

The input power supply must provide between 4.5 V and 23 V DC, ensuring the input voltage is at least 3 V higher than the desired output voltage, with a current capability of up to 2 A to reach the maximum power of 40 W.

What are the exact dimensions and approximate weight of the device?

The module measures 79 mm long, 43 mm wide and 26 mm high. The typical weight of this type of module is around 60-80 grams, although the manufacturer does not specify the exact figure.

How is the module installed and connected to a circuit?

Connect the module input (IN+/IN-) to the DC power supply and the output (OUT+/OUT-) to the load circuit. It is important to observe polarity and ensure the input voltage is compatible with the output requirements, always following the manufacturer's safety instructions.

What voltage ripple does this module have and how does it affect sensitive loads?

The specification indicates a typical ripple of 50 mV and a switching frequency of approximately 330 kHz. Low ripple values are preferable for sensitive electronic loads; this level is acceptable for most applications, but may be limiting in precision instrumentation.
