Scheda di protezione PCB 4S 40A per batteria al litio versione migliorata
Marchio: satkit
4,03€
IVA inclusa (IVA escl.: 3,30€)
Scorte limitate
Consegna standard
Mer, Apr 22 - Ven, Apr 24
Consegna espressa
Lun, Apr 20 - Mar, Apr 21
Resi entro 30 giorni
Resi gratuiti entro 30 giorni
Transazione sicura
Share:
Consegna gratuita
Per ordini superiori a 300€
Resi facili
Politica di reso di 30 giorni
Pagamento sicuro
Checkout 100% sicuro
Garanzia di qualità
Solo prodotti originali

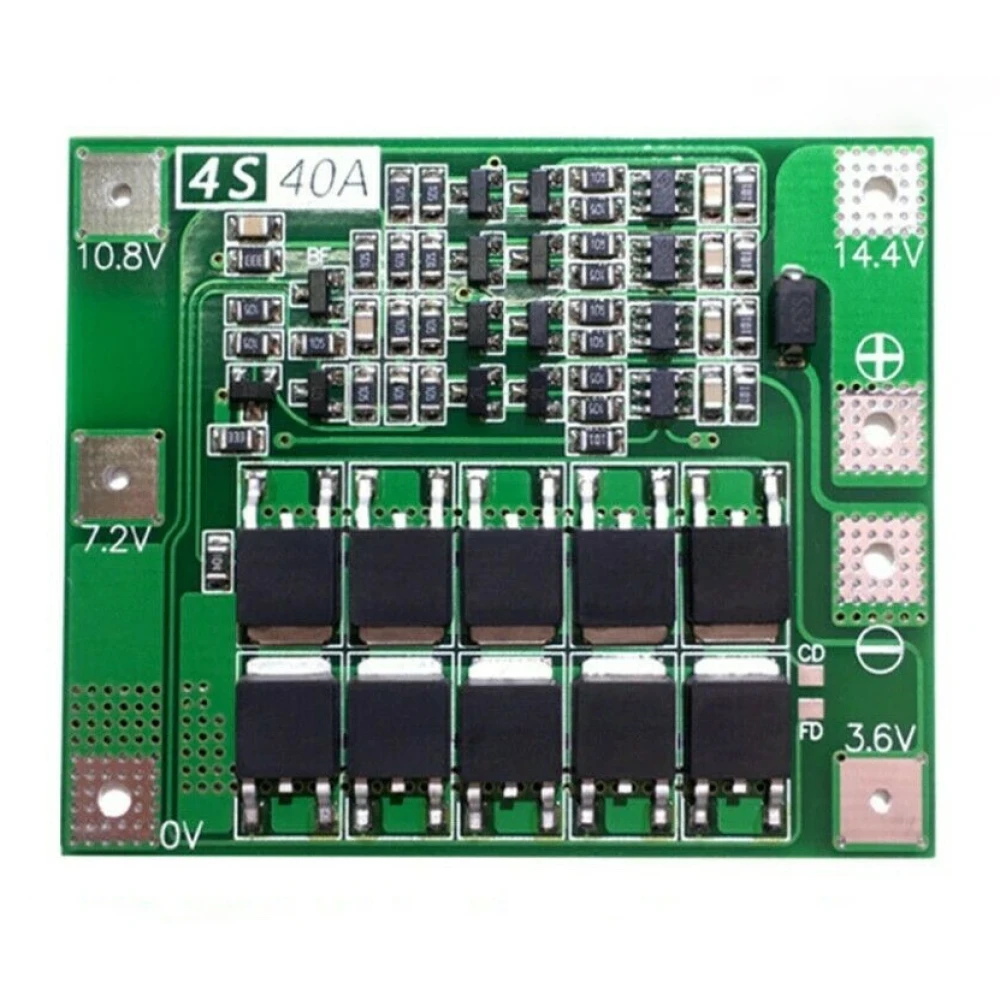

Scheda di protezione PCB 4S 40A per batteria al litio versione migliorata
Questa scheda di protezione è progettata per batterie al litio in configurazione 4S, con una tensione nominale di 16.8V e una corrente massima di scarica continua di 40A, ideale per applicazioni che richiedono alta potenza e sicurezza.
Caratteristiche principali
- Tensione nominale compatibile: 3.6V o 3.7V per cella, incluse batterie 18650, 26650 e batterie al litio polimero.
- Tensione di carica: 16.8V a 18.1V.
- Corrente di scarica continua: fino a 40A (si consiglia di ridurre se il raffreddamento è insufficiente).
- Corrente di carica continua: fino a 20A.
- Tipo di dispositivo: regolatore di tensione per protezione e gestione delle batterie.
- Corrente di bilanciamento: 100mA per mantenere la salute delle celle.
- Versioni disponibili: standard (senza funzione di bilanciamento, potenza fino a 135W) e bilanciata (con funzione di bilanciamento, potenza fino a 220W).
Specifiche tecniche
- Richiede batterie con potenza minima: tre batterie 15C-20C o sei batterie 10C-15C per un avvio corretto.

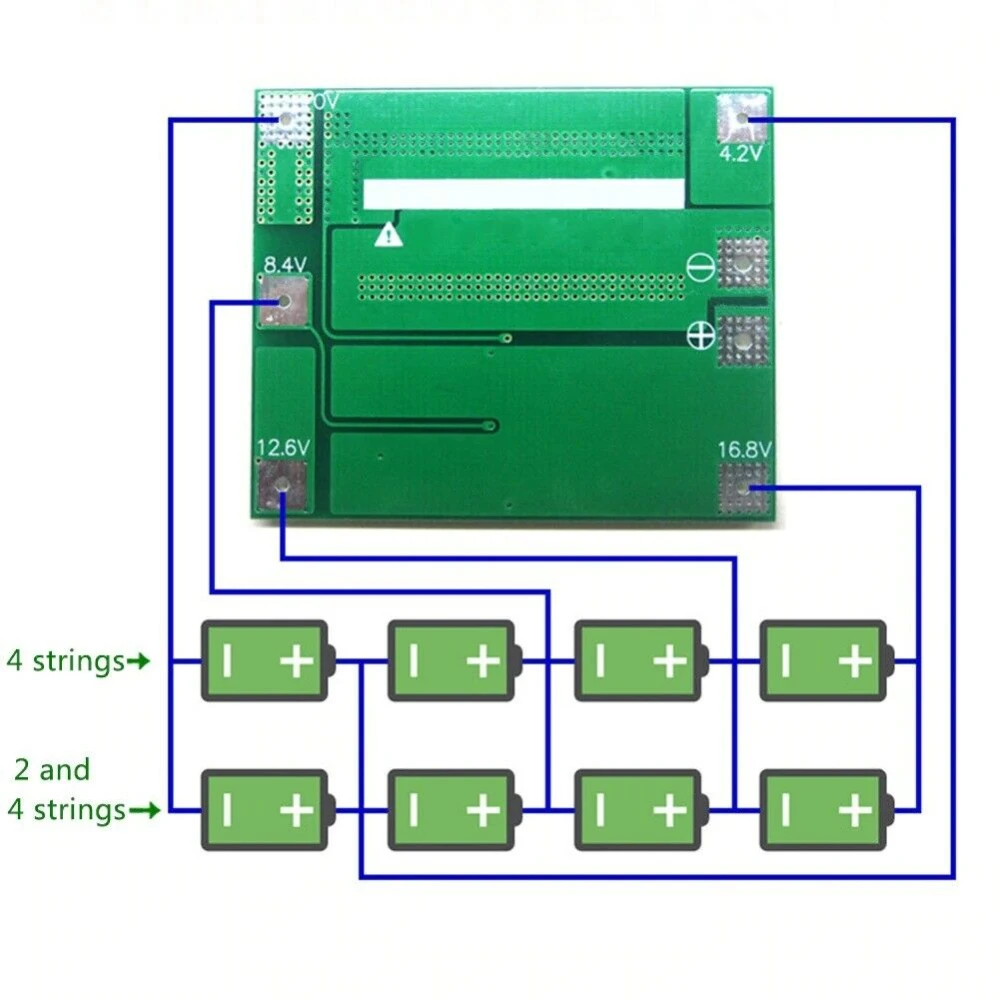

- È necessario seguire rigorosamente il cablaggio secondo la mappa delle tensioni: 0V, 4.2V, 8.4V, 12.6V e 16.8V per evitare cortocircuiti.
- Si consiglia di collegare un condensatore non polarizzato (10uF-100uF, tensione >25V) tra i terminali positivo e negativo del motore per evitare picchi inversi.
- Per batterie in serie, assicurarsi che ogni gruppo abbia la stessa tensione; in caso contrario, caricare ogni batteria separatamente prima di usarle in serie.
Usi tipici e compatibilità
Questa scheda è ideale per proteggere batterie al litio utilizzate in veicoli elettrici, sistemi di accumulo di energia, droni e altri dispositivi elettronici che richiedono alta corrente e protezione avanzata. Compatibile con batterie cilindriche 18650, 26650 e batterie al litio polimero in configurazione 4S.
Differenze tra versione standard e bilanciata
- Versione standard: adatta a correnti di avviamento inferiori a 80A e potenza massima di 135W, senza funzione di bilanciamento.
- Versione bilanciata: supporta correnti di avviamento inferiori a 80A e potenza massima di 220W, include la funzione di bilanciamento per prolungare la durata della batteria.
Contenuto della confezione
- 1 x Scheda di protezione PCB 4S 40A versione migliorata per batteria al litio.
- Tensione nominale compatibile con batterie da 3.6V e 3.7V, incluse 18650, 26650 e al litio polimero
- Corrente di scarica continua fino a 40A per prestazioni elevate
- Corrente di carica continua fino a 20A
- Funzione di bilanciamento con corrente di 100mA nella versione bilanciata
- Compatibile con configurazioni 4S 16.8V
- Versione standard e bilanciata in base alle esigenze di potenza e bilanciamento
- Richiede batterie con potenza minima di 15C-20C o 10C-15C per un avvio sicuro
- Include raccomandazioni per evitare cortocircuiti e picchi inversi
Domande e risposte dei clienti
Quines són les dimensions físiques i el pes aproximat de la placa de protecció 4S 40A?
La informació específica de dimensions i pes no s'indica a la descripció proporcionada. Normalment, les plaques d'aquest tipus mesuren aproximadament 60-70 mm de llarg i 15-20 mm d'ample, amb un pes inferior a 20 g. És recomanable consultar el datasheet del fabricant si es necessiten xifres exactes.
Quines precaucions de connexió i instal·lació són crítiques per evitar fallades o curtcircuits en instal·lar aquesta PCB?
És imprescindible seguir la seqüència de cablejat: connectar exactament segons el mapa de 0 V, 4.2 V, 8.4 V, 12.6 V i 16.8 V. Mai no s'ha de fer un curtcircuit deliberat. Abans d'utilitzar-se en sèrie, totes les cel·les han d'estar igualades en voltatge. A més, es recomana instal·lar un condensador no polaritzat (>25 V, 10-100 μF) als terminals del motor per protegir-se contra pics inversos.
Quins límits de corrent suporta la placa i què passa si se superen aquests valors durant la càrrega o descàrrega?
La placa suporta fins a 40 A de descàrrega contínua i 20 A en càrrega contínua. Si se superen aquests valors, especialment si la refrigeració no és adequada, s'incrementa significativament el risc de sobreescalfament, dany irreversible dels components de la placa o fins i tot de provocar fallades de seguretat. És recomanable no operar de manera contínua prop d'aquests límits màxims.
What are the physical dimensions and approximate weight of the 4S 40A protection board?
Specific dimensions and weight are not stated in the description provided. Typically, boards of this type measure approximately 60-70 mm long and 15-20 mm wide, with a weight of less than 20 g. It is advisable to consult the manufacturer's datasheet if exact figures are required.
What connection and installation precautions are critical to avoid faults or short circuits when installing this PCB?
It is essential to follow the wiring sequence: connect exactly according to the 0 V, 4.2 V, 8.4 V, 12.6 V and 16.8 V map. A deliberate short circuit must never be made. Before using in series, all cells must be balanced in voltage. In addition, it is recommended to install a non-polar capacitor (>25 V, 10-100 µF) on the motor terminals to protect against reverse spikes.
What current limits does the board support, and what happens if these values are exceeded during charging or discharging?
The board supports up to 40 A continuous discharge and 20 A continuous charge. If these values are exceeded, especially if cooling is inadequate, the risk of overheating, irreversible damage to the board components or even safety failures increases significantly. It is recommended not to operate continuously near these maximum limits.
What are the physical dimensions and approximate weight of the 4S 40A protection board?
The specific dimensions and weight are not stated in the provided description. Typically, boards of this type measure approximately 60–70 mm long and 15–20 mm wide, with a weight of less than 20 g. It is advisable to consult the manufacturer’s datasheet if exact figures are required.
What connection and installation precautions are critical to avoid faults or short circuits when installing this PCB?
It is essential to follow the wiring sequence: connect exactly according to the 0 V, 4.2 V, 8.4 V, 12.6 V and 16.8 V map. A deliberate short circuit must never be made. Before use in series, all cells must be equalised in voltage. In addition, it is recommended to install a non-polar capacitor (>25 V, 10–100 μF) at the motor terminals to protect against reverse spikes.
What current limits does the board support, and what happens if these values are exceeded during charging or discharging?
The board supports up to 40 A continuous discharge and 20 A continuous charge. If these values are exceeded, especially if cooling is inadequate, the risk of overheating, irreversible damage to the board components or even safety failures increases significantly. It is advisable not to operate continuously near these maximum limits.
Vilka är de fysiska måtten och den ungefärliga vikten för 4S 40A skyddskortet?
Specifik information om mått och vikt anges inte i den tillhandahållna beskrivningen. Vanligtvis mäter kort av denna typ cirka 60–70 mm i längd och 15–20 mm i bredd, med en vikt under 20 g. Det rekommenderas att kontrollera tillverkarens datasheet om exakta siffror krävs.
