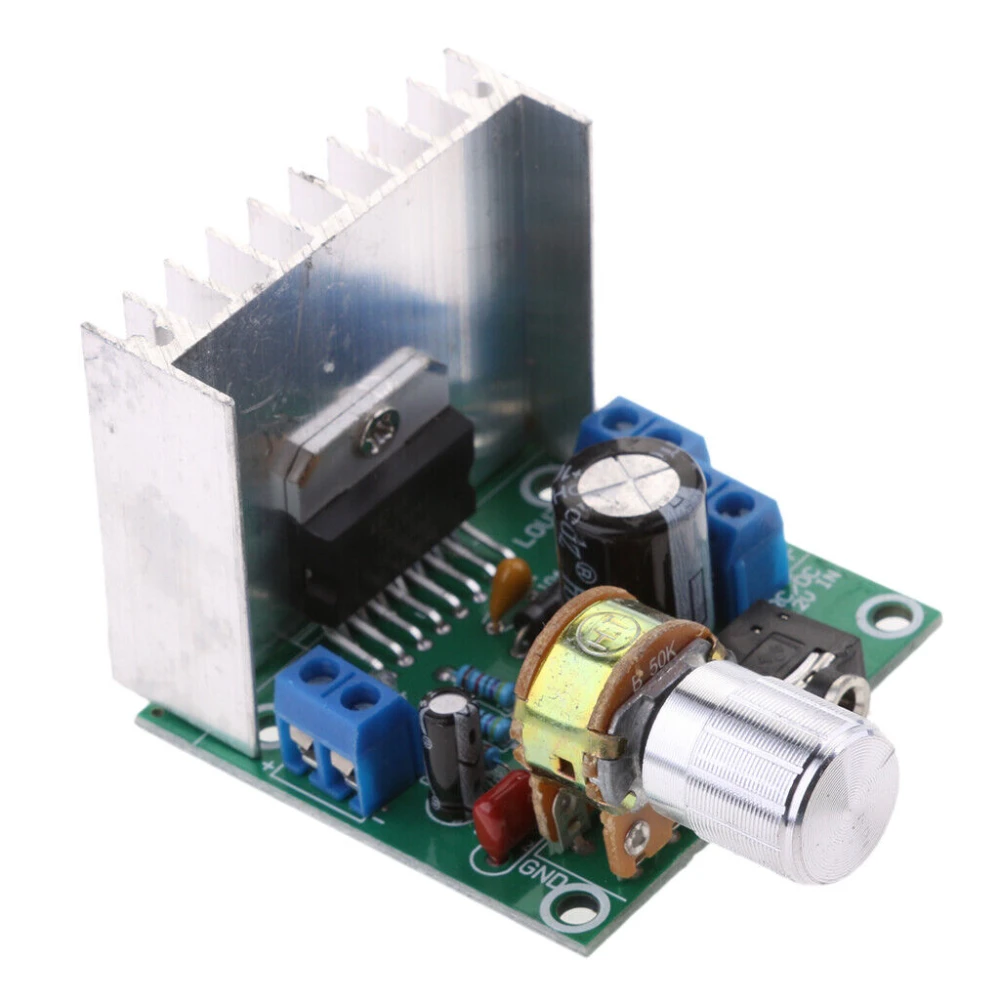

Modulo amplificatore TDA7297 2x15W a doppio canale per audio stereo digitale

El TDA7297 destaca per oferir una sortida estèreo real de 2 x 15 W amb baixa distorsió harmònica i soroll, gràcies al seu disseny de doble canal en pont. La seva eficiència i mida compacta el fan ideal per a projectes DIY o substitució en equips compactes, a diferència de models amb dissipacions més grans o dissenys més complexos. Tanmateix, la seva baixa impedància suportada (4-8 Ω) pot limitar l’ús amb altaveus de molt alt rendiment.

Requereix una font d’alimentació DC de 12 V i almenys 2 A, amb polaritat positiva central. El connector típic és un jack estàndard tipus barril de 5,5 mm x 2,1 mm. L’ús de fonts amb voltatge inadequat (per sota de 8 V o superior a 18 V) pot danyar el mòdul o reduir-ne el rendiment. No inclou la font a la caixa.

El mòdul fa aproximadament 42 mm x 40 mm x 30 mm i pesa uns 38 g. La caixa sol incloure únicament la placa muntada (sense carcassa, cables ni font d’alimentació). Es recomana revisar la descripció del venedor per confirmar els accessoris.

El mòdul és pràcticament lliure de manteniment, excepte la neteja de pols i la verificació de connexions. La seva vida útil supera les 10.000 hores en condicions nominals (menys de 30 °C i 80 % HR), però és recomanable assegurar una bona ventilació i evitar sobrecàrregues per mantenir la fiabilitat.

El mòdul bàsic TDA7297 inclou control de volum mitjançant un potenciòmetre integrat. Pel que fa a la seguretat, incorpora protecció interna contra sobreescalfament i curtcircuits a la sortida, apagant temporalment el circuit en cas de fallada. Tot i això, sempre es recomana connectar altaveus dins del rang suportat (4 Ω a 8 Ω) i evitar manipulacions durant el funcionament.

The TDA7297 stands out by offering true 2 x 15 W stereo output with low harmonic distortion and noise, thanks to its dual bridge-channel design. Its efficiency and compact size make it ideal for DIY projects or replacement in compact equipment, unlike models with greater heat dissipation or more complex designs. However, its supported low impedance (4-8 Ω) may limit use with very high-performance speakers.

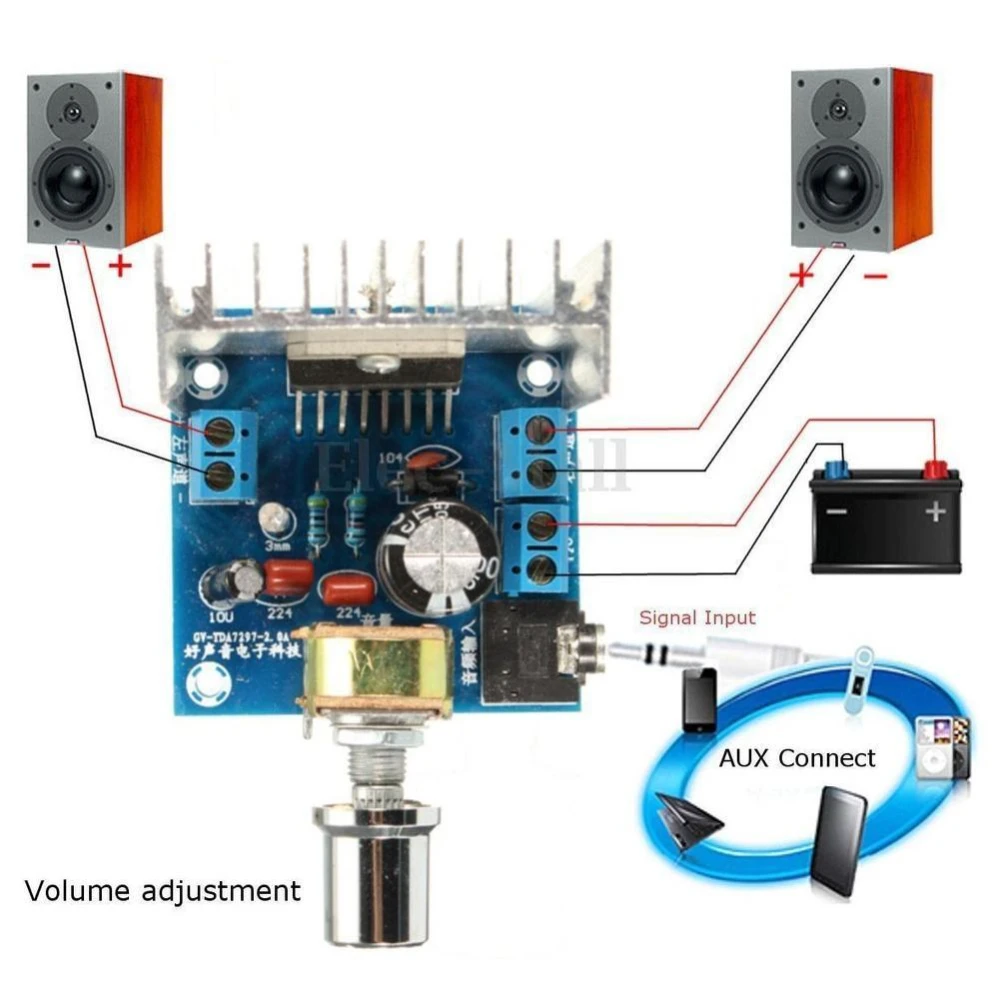

It requires a 12 V DC power supply with at least 2 A, with centre-positive polarity. The typical connector is a standard 5.5 mm x 2.1 mm barrel jack. Using a supply with an unsuitable voltage (below 8 V or above 18 V) may damage the module or reduce its performance. The power supply is not included in the box.

The module measures approximately 42 mm x 40 mm x 30 mm and weighs around 38 g. The box usually includes only the assembled board (without enclosure, cables or power supply). It is recommended to check the seller's description to confirm accessories.

The module is practically maintenance-free, apart from dust cleaning and checking the connections. Its service life exceeds 10,000 hours under nominal conditions (below 30 °C and 80% RH), but it is advisable to ensure good ventilation and avoid overloads to maintain reliability.

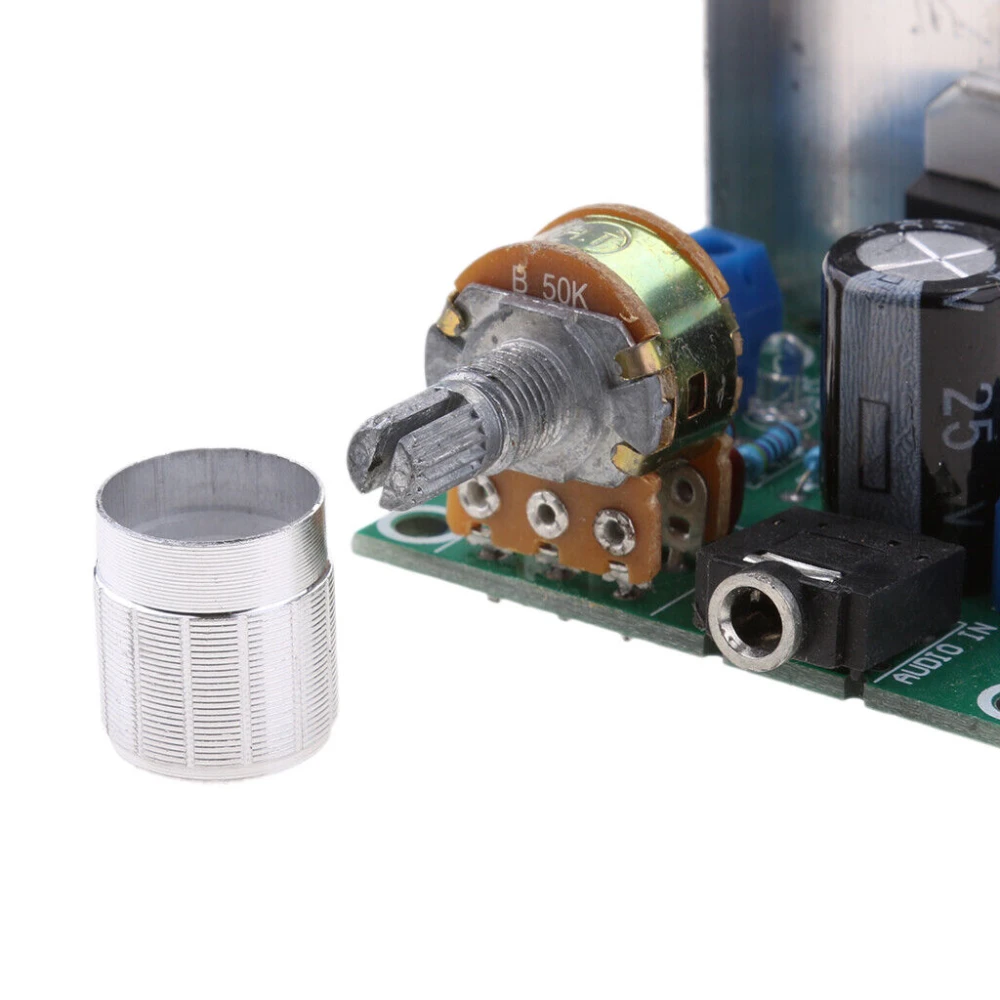

The basic TDA7297 module includes volume control via an integrated potentiometer. In terms of safety, it has internal protection against overheating and output short circuits, temporarily shutting down the circuit in the event of a fault. Nevertheless, it is always recommended to connect speakers within the supported range (4 Ω to 8 Ω) and avoid handling it during operation.
