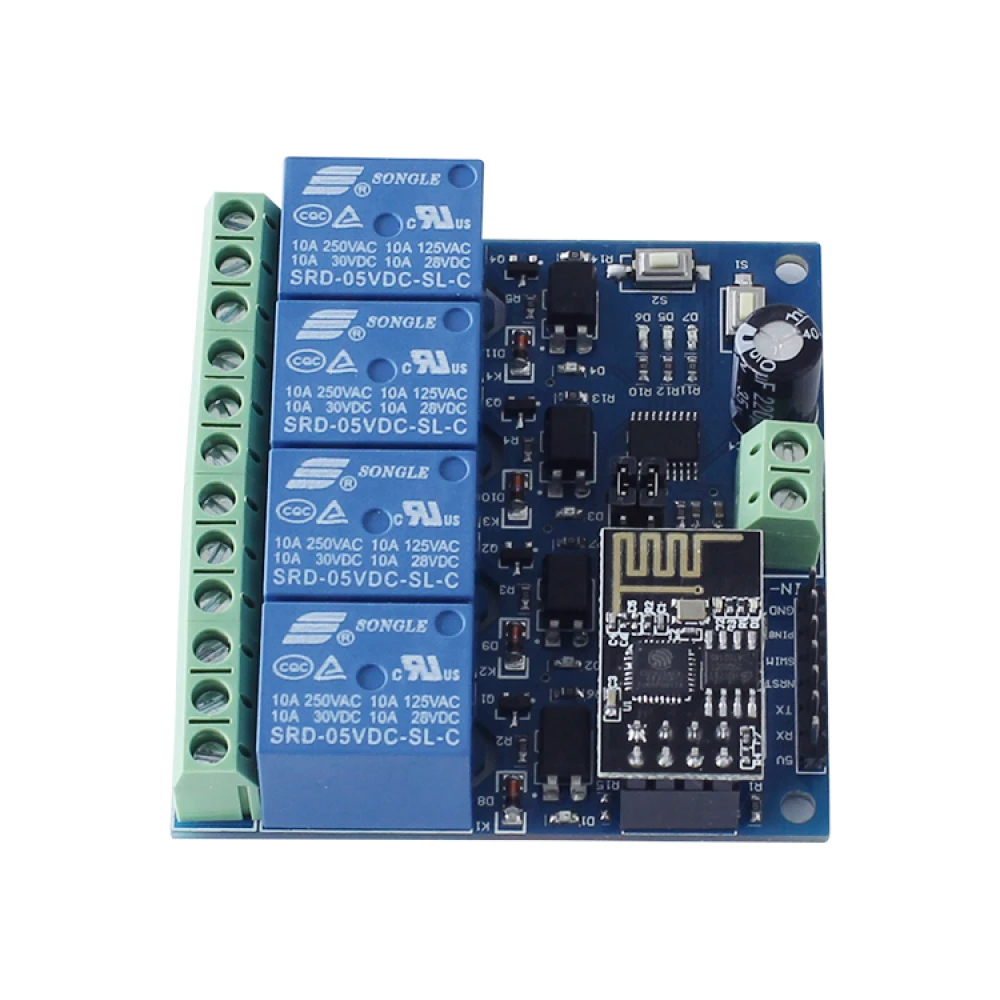

Vista frontal del módulo relé wifi ESP8266 para smart home

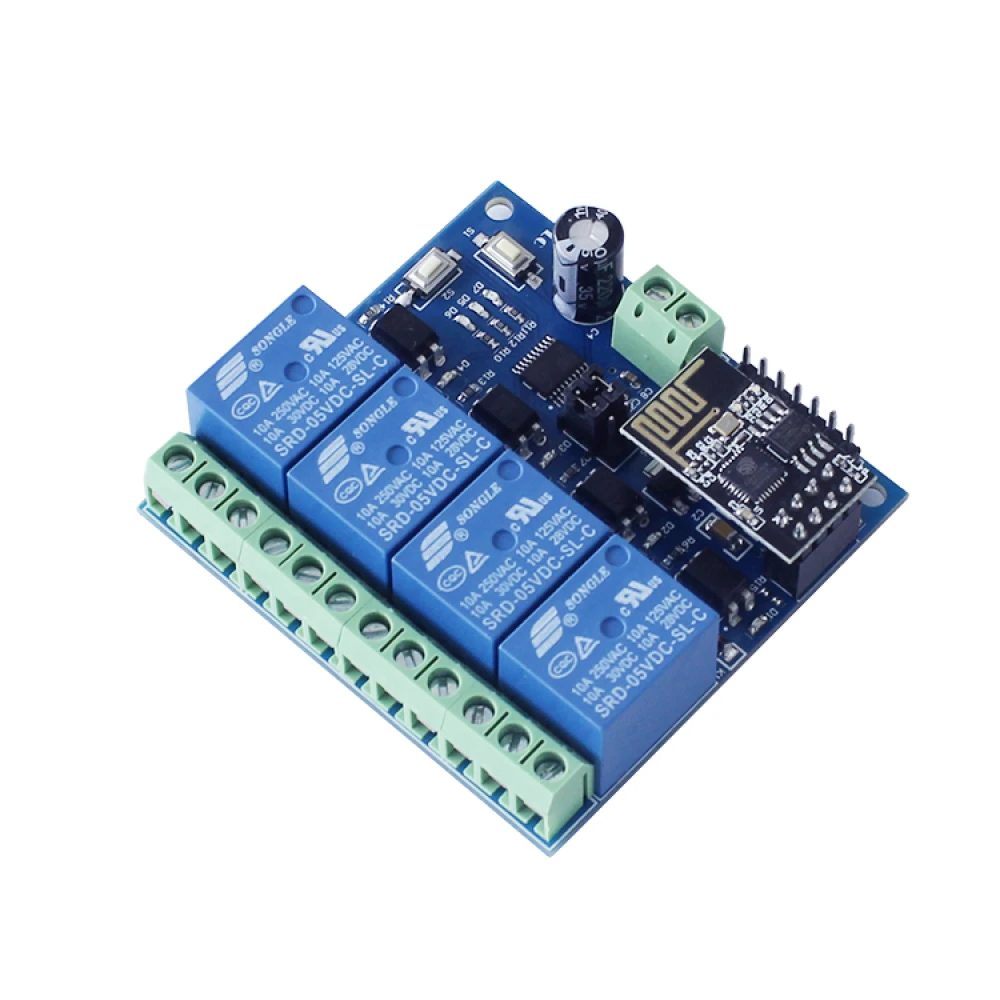

Detalle de LEDs indicadores y botones del módulo relé wifi ESP8266

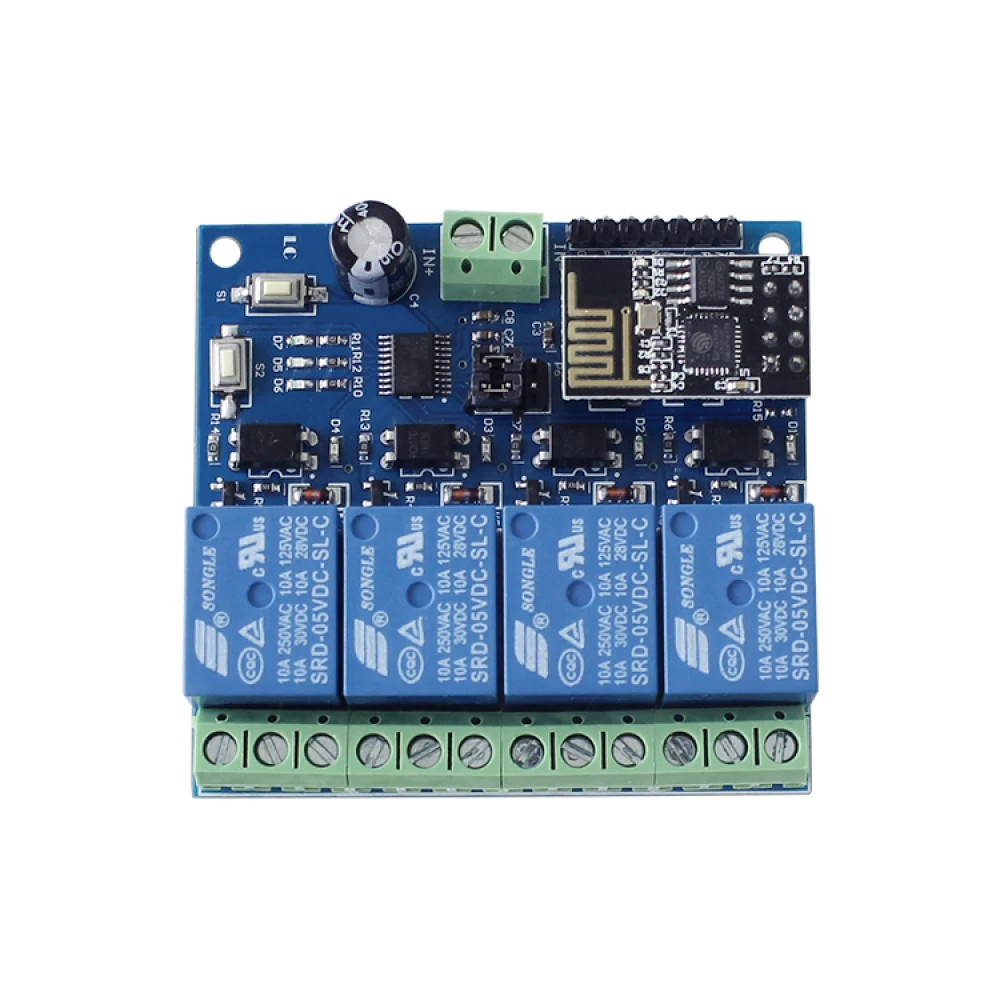

Conexiones y terminales del módulo relé wifi 4 canales ESP8266

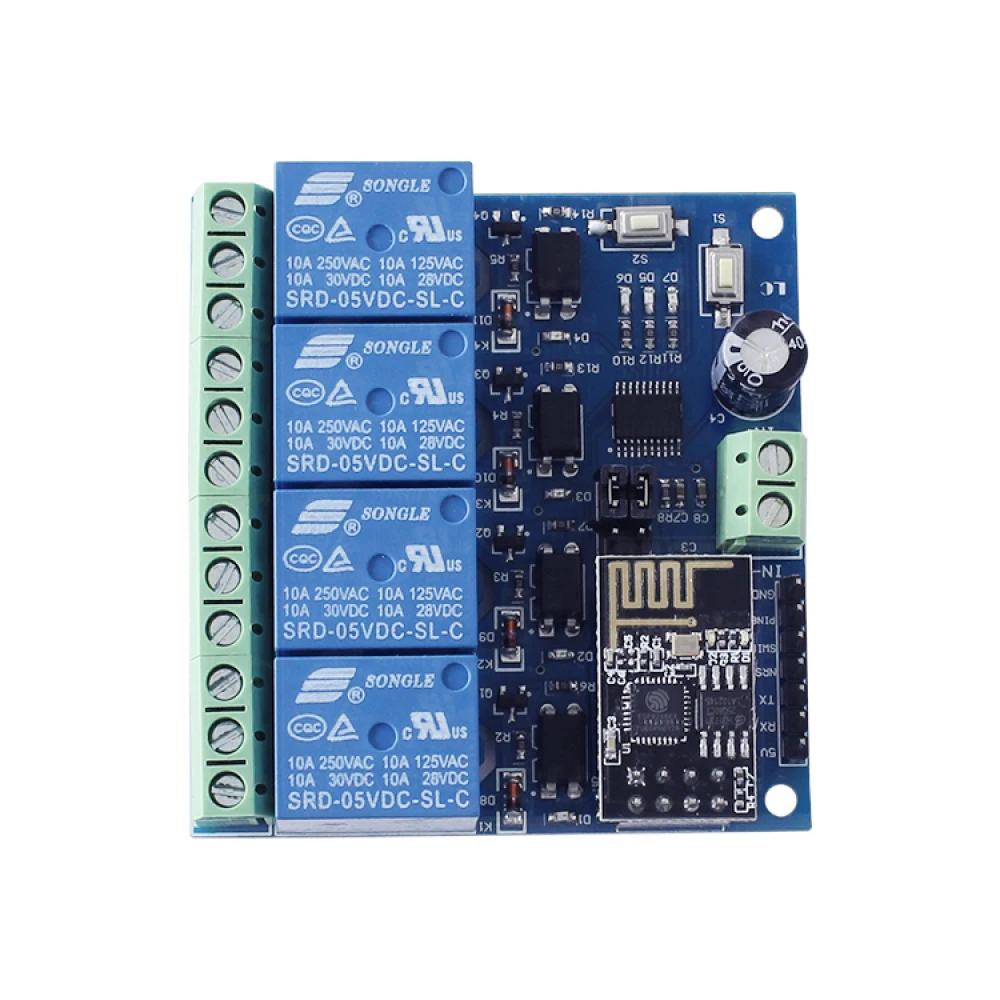

Módulo relé wifi 4 canales ESP8266 en uso para control domótico

Modulo relè WiFi 4 canali ESP8266 per controllo remoto smart home

Name: Modulo relè WiFi 4 canali ESP8266 per controllo remoto smart home
Brand: satkit
SKU: 1c080603
Price: 8.54 EUR
Availability: InStock

Marchio: satkit

Sii il primo a recensire questo prodotto

8,54€

IVA inclusa (IVA escl.: 7,00€)

Scorte limitate

Consegna standard Mer, Apr 22 - Ven, Apr 24

Consegna espressa Lun, Apr 20 - Mar, Apr 21

Resi entro 30 giorni

Quantità

Resi gratuiti entro 30 giorni

Transazione sicura

Consegna gratuita Per ordini superiori a 300€

Resi facili Politica di reso di 30 giorni

Pagamento sicuro Checkout 100% sicuro

Garanzia di qualità Solo prodotti originali

Il modulo relè wifi 4 canali ESP8266 è un dispositivo progettato per il controllo remoto di dispositivi elettrici tramite connessione WiFi, ideale per progetti di domotica e case intelligenti. Questo modulo integra un modulo WiFi ESP-01 e un MCU a 8 bit, offrendo una soluzione stabile e facile da configurare per controllare fino a quattro relè contemporaneamente.

Caratteristiche principali:

Modulo MCU e ESP-01 WiFi di alta qualità integrati.
Due modalità di funzionamento: modalità diretta tra telefono e modulo, oppure tramite router WiFi.
Funzione aggiuntiva come modulo USB quando si scollega l'ESP-01.
Distanza di trasmissione in ambiente aperto fino a 100 metri.
Configurazione semplice tramite tecnologia Smartconfig per account e password WiFi.
Relè da 12 V con capacità di 10 A per 250 V CA e 30 V CC, con protezione da corrente e alta durata (fino a 100,000 cicli).
Indicatori LED per lo stato dei relè e le modalità di funzionamento.
Quattro isolatori per un'elevata resistenza alle interferenze.
Interfaccia UART per debug e programmazione MCU.
Dimensioni compatte di 60 x 63 mm.

Specifiche tecniche:

Tensione di ingresso: 12V (IN+, IN-)
Porte seriali UART: 12V, GND, TX, RX
Pulsanti: S1 per cambiare modalità (modalità 1 predefinita), S2 per il reset
LED indicatori: D1-D4 per i relè, D7 per modalità 1, D5 per modalità 2, D6 per stato di connessione

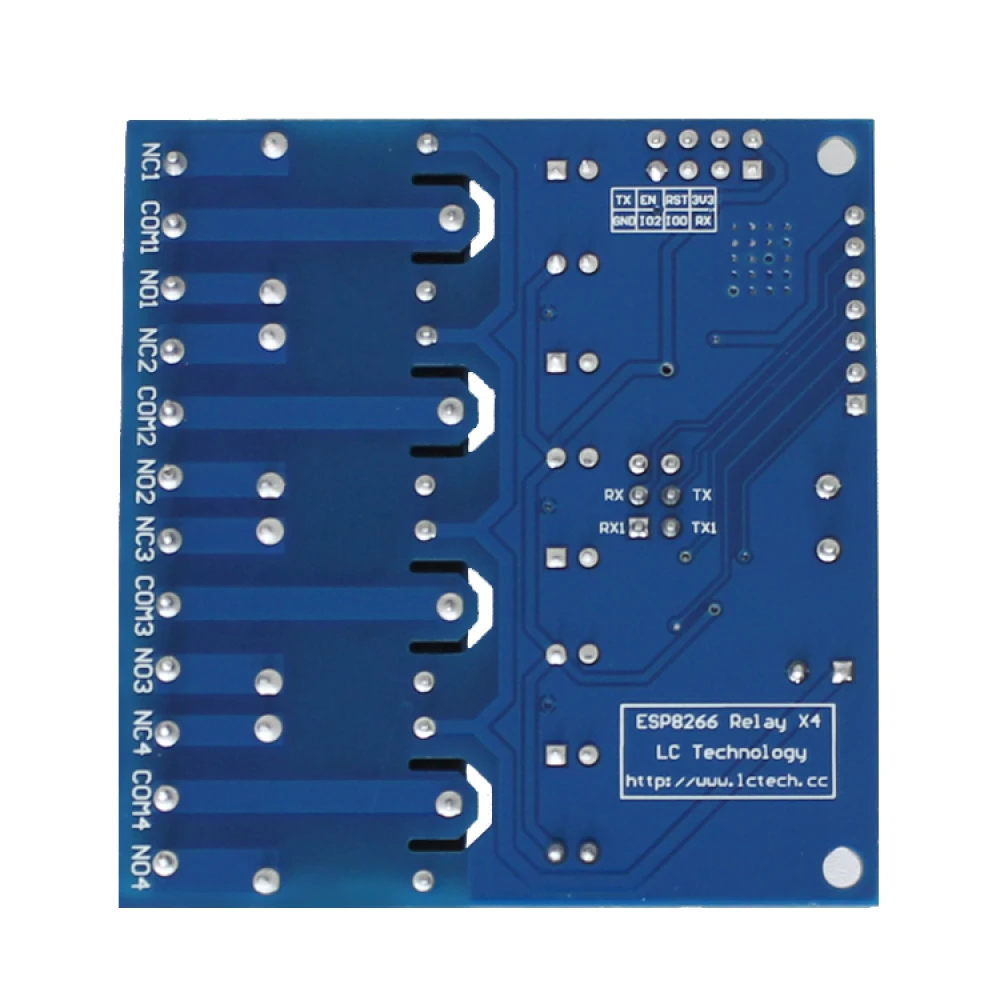

Morsetti relè: COM1-COM4 (comune), NC1-NC4 (normalmente chiuso), NO1-NO4 (normalmente aperto)

Uso tipico e compatibilità:

Questo modulo è perfetto per controllare da remoto luci, elettrodomestici e altri dispositivi elettrici in progetti di casa intelligente o IoT. Compatibile con applicazioni mobili che gestiscono la connessione WiFi e il controllo TCP, può essere integrato facilmente in sistemi basati su Arduino e altri microcontrollori che supportano la comunicazione UART.

Comandi di controllo:

Apertura e chiusura dei relè tramite comandi esadecimali specifici per ciascun canale.

Contenuto della confezione:

1 x modulo relè wifi ESP8266 a 4 canali da 12V

Con questo modulo relè wifi 4 canali ESP8266, potrai realizzare soluzioni di automazione e controllo remoto efficienti e affidabili, semplificando la gestione dei dispositivi elettrici dal tuo smartphone in qualsiasi momento e luogo entro il raggio di rete.

Controlla fino a 4 relè contemporaneamente via WiFi con ESP8266 e MCU a 8 bit.
Due modalità di funzionamento: connessione diretta oppure tramite router WiFi.
Relè da 12V con capacità di 10A per carichi AC e DC.
Configurazione semplice con tecnologia Smartconfig da app mobile.
Indicatori LED per stato dei relè e modalità di funzionamento.
Distanza di trasmissione fino a 100 metri in ambiente aperto.
Interfaccia UART per debug e programmazione MCU.
Elevata resistenza alle interferenze con 4 isolatori integrati.
Dimensioni compatte di 60 x 63 mm, facile integrazione nei progetti.
Compatibile con app mobili per controllo remoto IoT e domotica.

Domande e risposte dei clienti

Quin tipus de càrregues i fins a quina potència poden gestionar els relés d’aquest mòdul?

Cada relé suporta fins a 10 A a 250 V CA o 10 A a 30 V CC, equivalent a una càrrega màxima recomanada de 2500 W en alterna o 300 W en contínua per canal. És fonamental no superar aquests límits per preservar la vida útil i la seguretat del mòdul.

Què inclou el paquet i quines són les dimensions físiques del mòdul?

El paquet inclou la placa amb quatre relés, el mòdul WiFi ESP-01 i els connectors. La placa fa 60 mm x 63 mm. No s’hi inclouen cables d’alimentació ni carcassa protectora. El pes aproximat és de 75 g.

És compatible amb voltatges d’alimentació diferents de 12 V i què passa si es connecta a 5 V?

El mòdul està dissenyat per a alimentació de 12 V a l’entrada IN+/IN-. Alimentar-lo amb 5 V farà que els relés no actuïn correctament i pot impedir el funcionament de l’ESP-01. Es desaconsella per evitar danys o un funcionament erràtic.

Què passa si hi ha una caiguda o tall de corrent? Es perd la configuració WiFi?

El mòdul utilitza tecnologia Smartconfig per configurar i desar a la memòria la informació WiFi. Després d’un tall de corrent, la configuració es conserva, de manera que no cal tornar-la a configurar tret que es faci un reinici total.

Com es compara la capacitat d’aïllament i protecció contra interferències respecte a altres mòduls relé similars?

Aquest mòdul incorpora quatre aïlladors òptics i díodes de protecció a cada canal, cosa que redueix els riscos per interferències electromagnètiques i pics de corrent. Això el situa en avantatge respecte a mòduls econòmics sense optoacobladors, especialment en entorns industrials o amb motors.

What types of loads and what maximum power can the relays in this module handle?

Each relay supports up to 10 A at 250 V AC or 10 A at 30 V DC, equivalent to a recommended maximum load of 2500 W in AC or 300 W in DC per channel. It is essential not to exceed these limits to preserve service life and module safety.

What is included in the package and what are the physical dimensions of the module?

The package includes the board with four relays, the ESP-01 WiFi module and the connectors. The board measures 60 mm x 63 mm. Power cables and a protective case are not included. Approximate weight is 75 g.

Is it compatible with supply voltages other than 12 V, and what happens if it is connected to 5 V?

The module is designed for 12 V input power on IN+/IN-. Powering it with 5 V will prevent the relays from operating correctly and may stop the ESP-01 from working. This is not recommended to avoid damage or erratic operation.

What happens if there is a power cut or outage? Is the WiFi configuration lost?

The module uses Smartconfig technology to configure and store the WiFi information in memory. After a power cut, the configuration is retained, so there is no need to reconfigure it unless a full reset is performed.

How does the isolation and interference protection compare with other similar relay modules?

This module includes four opto-isolators and protection diodes on each channel, reducing the risk of electromagnetic interference and current spikes. This gives it an advantage over low-cost modules without optocouplers, especially in industrial environments or with motors.
