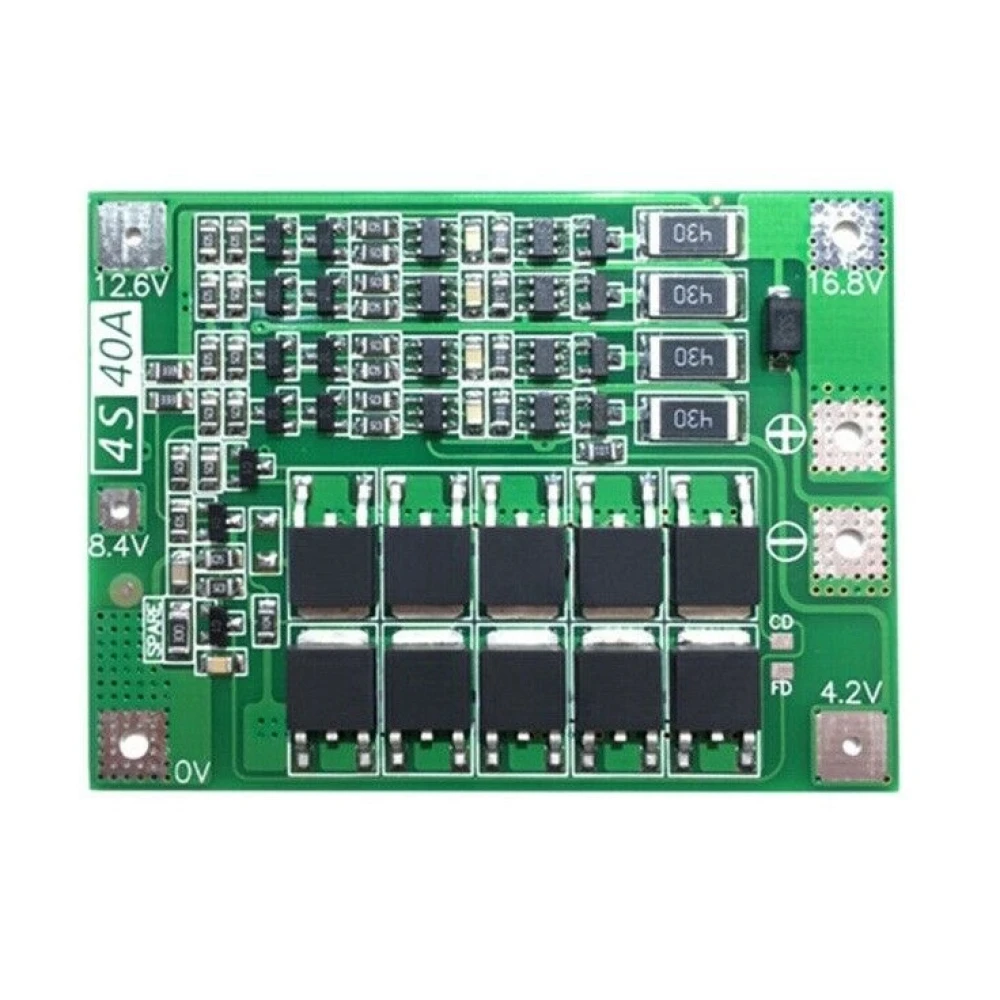

Placa equilibrada de protección para batería de litio 4S 40A satkit

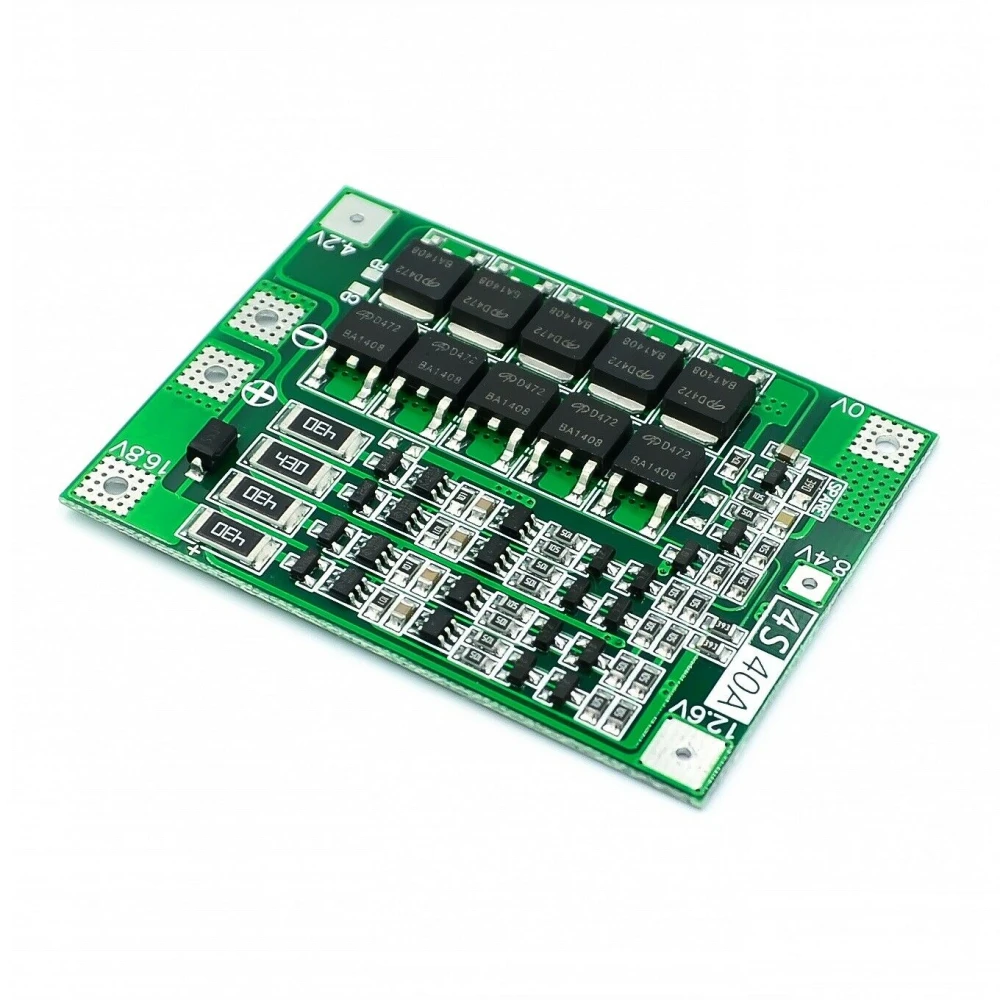

Detalle de la placa PCB de protección 4S 40A para baterías 18650 y polímero de litio

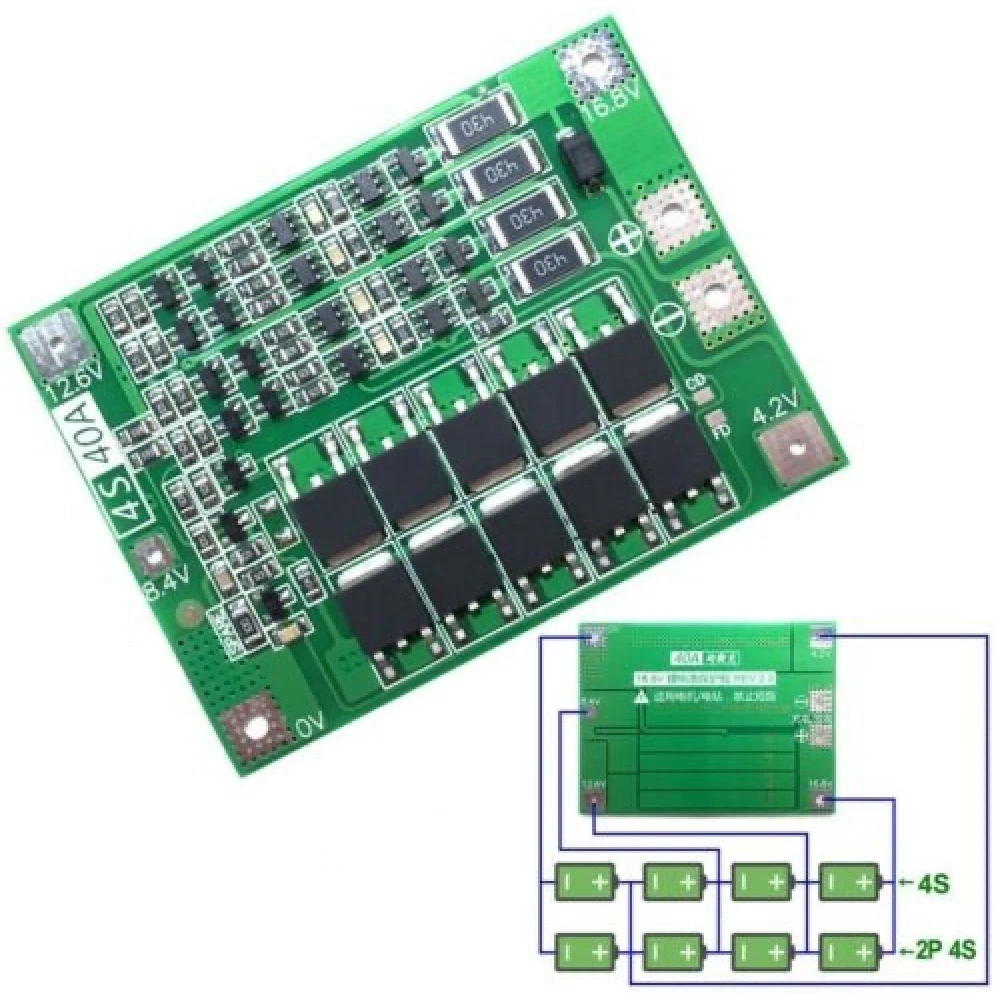

Vista lateral de la placa de protección equilibrada 4S 40A para batería de litio

Placa de protección PCB 4S 40A para batería de litio con componentes electrónicos

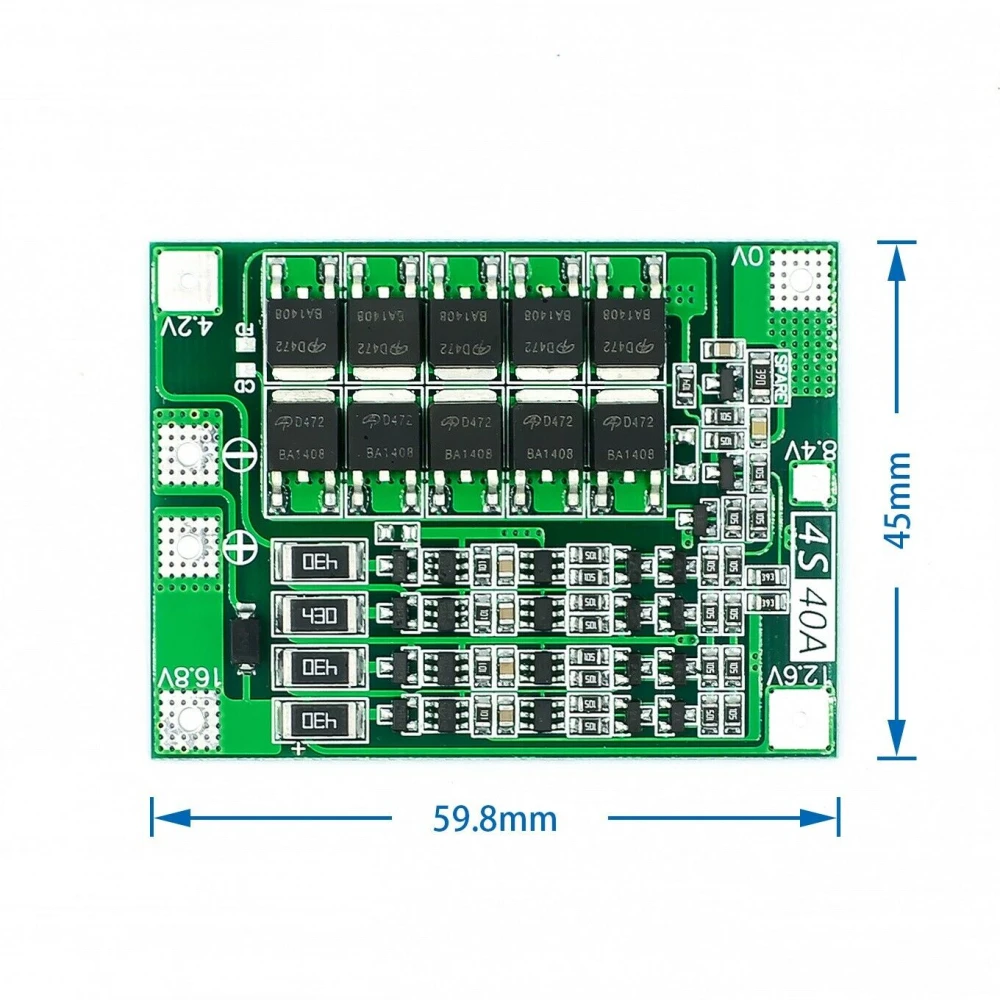

Imagen ampliada de placa de protección para batería de litio 4S 40A satkit

Scheda di protezione PCB 4S 40A bilanciata per batteria al litio

Name: Scheda di protezione PCB 4S 40A bilanciata per batteria al litio
Brand: satkit
SKU: 1C100803
Price: 3.05 EUR
Availability: InStock

Marchio: satkit

Sii il primo a recensire questo prodotto

3,05€

IVA inclusa (IVA escl.: 2,50€)

Scorte limitate

Consegna standard Mer, Apr 22 - Ven, Apr 24

Consegna espressa Lun, Apr 20 - Mar, Apr 21

Resi entro 30 giorni

Quantità

Resi gratuiti entro 30 giorni

Transazione sicura

Consegna gratuita Per ordini superiori a 300€

Resi facili Politica di reso di 30 giorni

Pagamento sicuro Checkout 100% sicuro

Garanzia di qualità Solo prodotti originali

La scheda di protezione PCB 4S 40A per batteria al litio è un componente essenziale per garantire la sicurezza e le prestazioni ottimali delle tue batterie al litio in configurazioni da 4 celle in serie (4S). Questa versione bilanciata è progettata per gestire correnti elevate con protezione efficace, assicurando la longevità e la stabilità delle batterie.

Caratteristiche principali:

Tensione nominale: 3.6V - 3.7V per cella, compatibile con batterie 18650, 26650 e batterie al polimero di litio.
Tensione totale di carica: tra 16.8V e 18.1V per il pacco da 4 celle.
Corrente massima di scarica continua: 40A, ideale per applicazioni che richiedono alta potenza.
Corrente massima di carica continua: 20A, con raccomandazione di ridurre la corrente se il raffreddamento è insufficiente.
Tipo: regolatore di tensione con funzione bilanciata per mantenere la salute di ogni cella.
Bilanciamento adatto per correnti di avviamento inferiori a 80A e potenze inferiori a 220W.

Specifiche tecniche e raccomandazioni:

Richiede batterie con capacità di scarica di 15C-20C (minimo 3 batterie) o 10C-15C (minimo 6 batterie) per un avviamento riuscito.

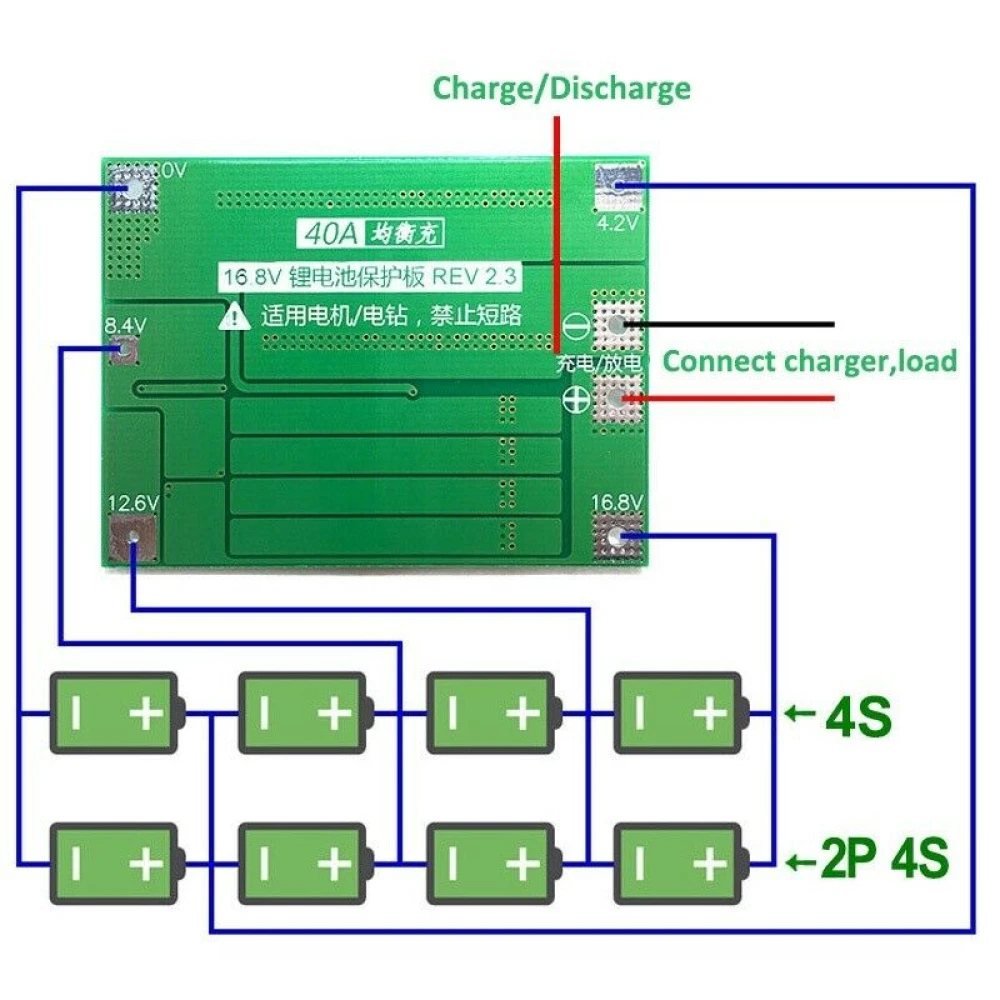

Deve essere seguito rigorosamente lo schema di cablaggio con punti di tensione 0V, 4.2V, 8.4V, 12.6V e 16.8V per evitare cortocircuiti.
Si consiglia di collegare un condensatore non polarizzato (tensione >25V, capacità 10uF-100uF) tra i terminali positivo e negativo del motore per evitare picchi inversi durante la carica.
Per batterie in serie, assicurarsi che ogni gruppo abbia la stessa tensione; in caso contrario, caricare ogni batteria separatamente prima del collegamento in serie.

Usi tipici:

Questa scheda è ideale per sistemi di batterie ricaricabili al litio in applicazioni come veicoli elettrici, droni, utensili elettrici e altri dispositivi elettronici che richiedono alta corrente e protezione bilanciata per evitare danni da sovraccarica, scarica eccessiva o squilibrio tra celle.

Compatibilità:

Compatibile con batterie al litio 4S (4 celle in serie) inclusi formati 18650, 26650 e batterie al polimero di litio, purché vengano rispettate le specifiche di tensione e corrente indicate.

Contenuto della confezione:

1 x Scheda di protezione PCB 4S 40A versione bilanciata per batteria al litio.

Tensione nominale 3.6V-3.7V per cella compatibile con batterie 18650 e 26650.
Corrente di scarica continua fino a 40A per applicazioni ad alta potenza.
Corrente massima di carica continua di 20A con raccomandazione di raffreddamento.
Versione bilanciata per mantenere la salute di ogni cella ed evitare squilibri.
Adatta per corrente di avviamento inferiore a 80A e potenza inferiore a 220W.
Richiede batterie con capacità di scarica 15C-20C o 10C-15C in base alla quantità.
Rispettare lo schema di cablaggio per evitare cortocircuiti.
Raccomandazione di uso del condensatore per evitare picchi inversi.
Compatibile con batterie al litio 4S inclusi polimero e formati 18650 e 26650.

Domande e risposte dei clienti

Quines són les dimensions físiques i el pes aproximat de la placa?

Les dimensions i el pes de la placa poden variar segons el fabricant, però típicament una PCB 4S 40A equilibrada mesura entre 60-70 mm de llarg, 15-20 mm d'ample i 3-6 mm de gruix, amb un pes aproximat de 10 a 15 grams. És recomanable verificar dades específiques del lot si la integració física és crítica.

Hi ha algun requisit de ventilació o límit tèrmic durant l'ús continu a altes corrents?

Sí, per a corrents continus properes a 40 A es recomana una bona ventilació. Si la temperatura ambient supera els 40 °C o hi ha poc flux d'aire, pot ser necessari reduir la càrrega/descàrrega contínua per evitar sobreescalfament del PCB. Les proteccions integrades no substitueixen una dissipació tèrmica adequada en aplicacions exigents.

What are the physical dimensions and approximate weight of the board?

The dimensions and weight of the board may vary by manufacturer, but a typical balanced 4S 40A PCB measures between 60-70 mm long, 15-20 mm wide and 3-6 mm thick, with an approximate weight of 10 to 15 grams. It is advisable to check specific batch data if physical integration is critical.

Is there any ventilation requirement or thermal limit during continuous use at high currents?

Yes, for continuous currents close to 40 A, good ventilation is recommended. If the ambient temperature exceeds 40°C or there is little airflow, it may be necessary to reduce continuous charge/discharge to avoid overheating the PCB. The built-in protections do not replace proper thermal dissipation in demanding applications.

What are the physical dimensions and approximate weight of the board?

The dimensions and weight of the board may vary depending on the manufacturer, but a typical balanced 4S 40A PCB measures between 60–70 mm long, 15–20 mm wide and 3–6 mm thick, with an approximate weight of 10 to 15 grams. It is advisable to check the specific batch data if physical integration is critical.

Is there any ventilation requirement or thermal limit during continuous use at high currents?

Yes, for continuous currents close to 40 A, good ventilation is recommended. If the ambient temperature exceeds 40 °C or there is little airflow, it may be necessary to reduce continuous charge/discharge to avoid overheating the PCB. The built-in protections do not replace proper heat dissipation in demanding applications.

Vilka är de fysiska måtten och den ungefärliga vikten för kortet?

Mått och vikt för kortet kan variera beroende på tillverkare, men typiskt mäter en balanserad 4S 40A PCB cirka 60–70 mm i längd, 15–20 mm i bredd och 3–6 mm i tjocklek, med en ungefärlig vikt på 10 till 15 gram. Det rekommenderas att verifiera specifika uppgifter för batchen om fysisk integration är kritisk.

Finns det något krav på ventilation eller termisk gräns vid kontinuerlig användning vid höga strömmar?

Ja, för kontinuerliga strömmar nära 40 A rekommenderas god ventilation. Om omgivningstemperaturen överstiger 40 °C eller luftflödet är begränsat kan det vara nödvändigt att minska kontinuerlig laddning/urladdning för att undvika överhettning av PCB:n. De inbyggda skydden ersätter inte tillräcklig värmeavledning i krävande applikationer.

Kakšne so fizične dimenzije in približna teža plošče?

Dimenzije in teža plošče se lahko razlikujejo glede na proizvajalca, vendar tipična uravnotežena PCB 4S 40A meri med 60–70 mm v dolžino, 15–20 mm v širino in 3–6 mm v debelino, s približno težo 10 do 15 gramov. Če je fizična integracija kritična, je priporočljivo preveriti podatke za konkretno serijo.

Ali obstaja kakšna zahteva glede prezračevanja ali toplotna omejitev pri neprekinjeni uporabi pri visokih tokovih?

Da, pri neprekinjenih tokovih blizu 40 A je priporočljivo dobro prezračevanje. Če temperatura okolice preseže 40 °C ali je pretok zraka slab, bo morda treba zmanjšati neprekinjeno obremenitev/praznjenje, da se prepreči pregrevanje PCB. Vgrajene zaščite ne nadomeščajo ustreznega odvajanja toplote v zahtevnih aplikacijah.
