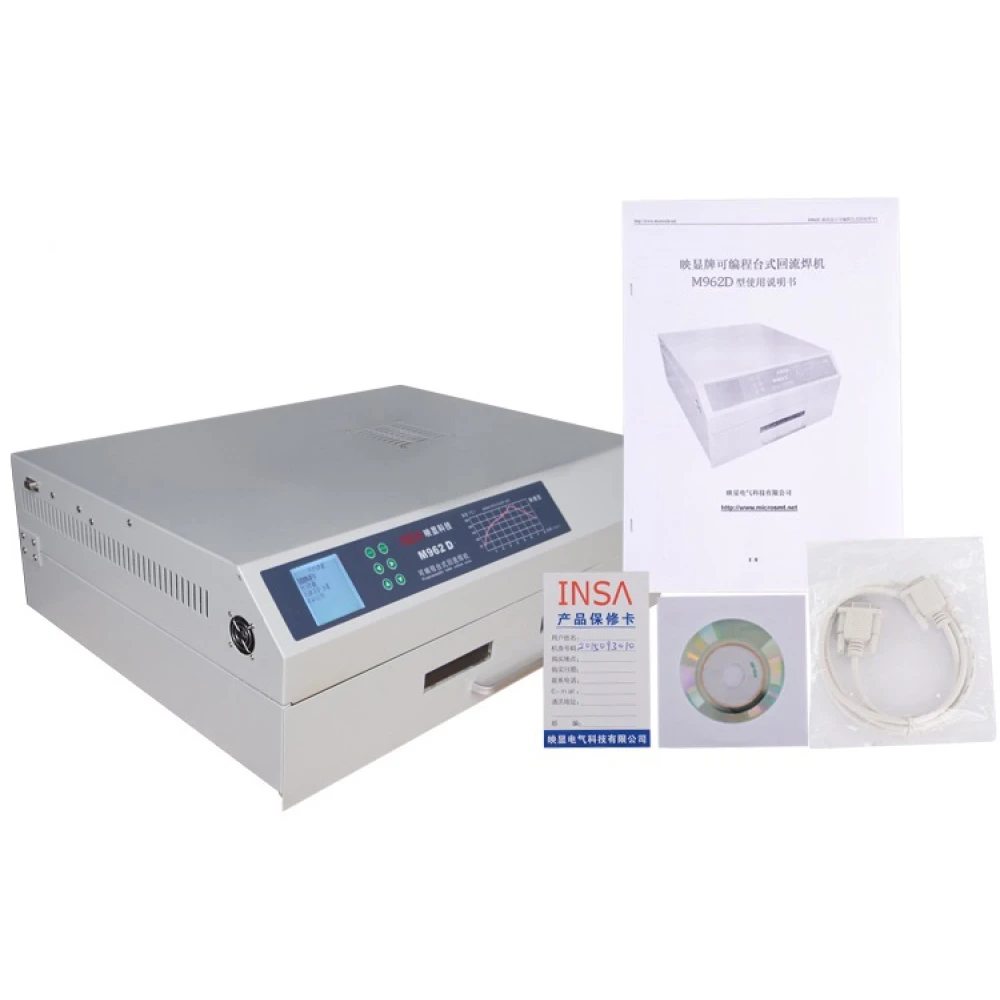

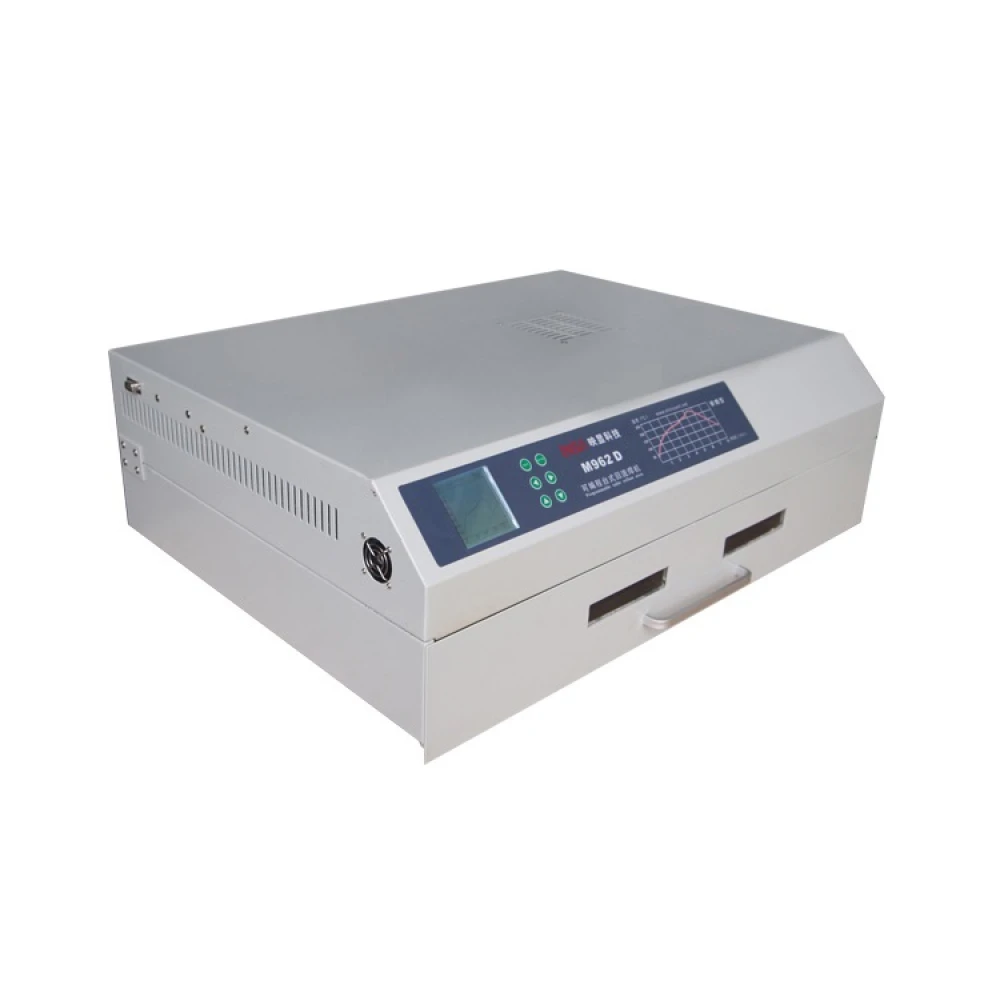

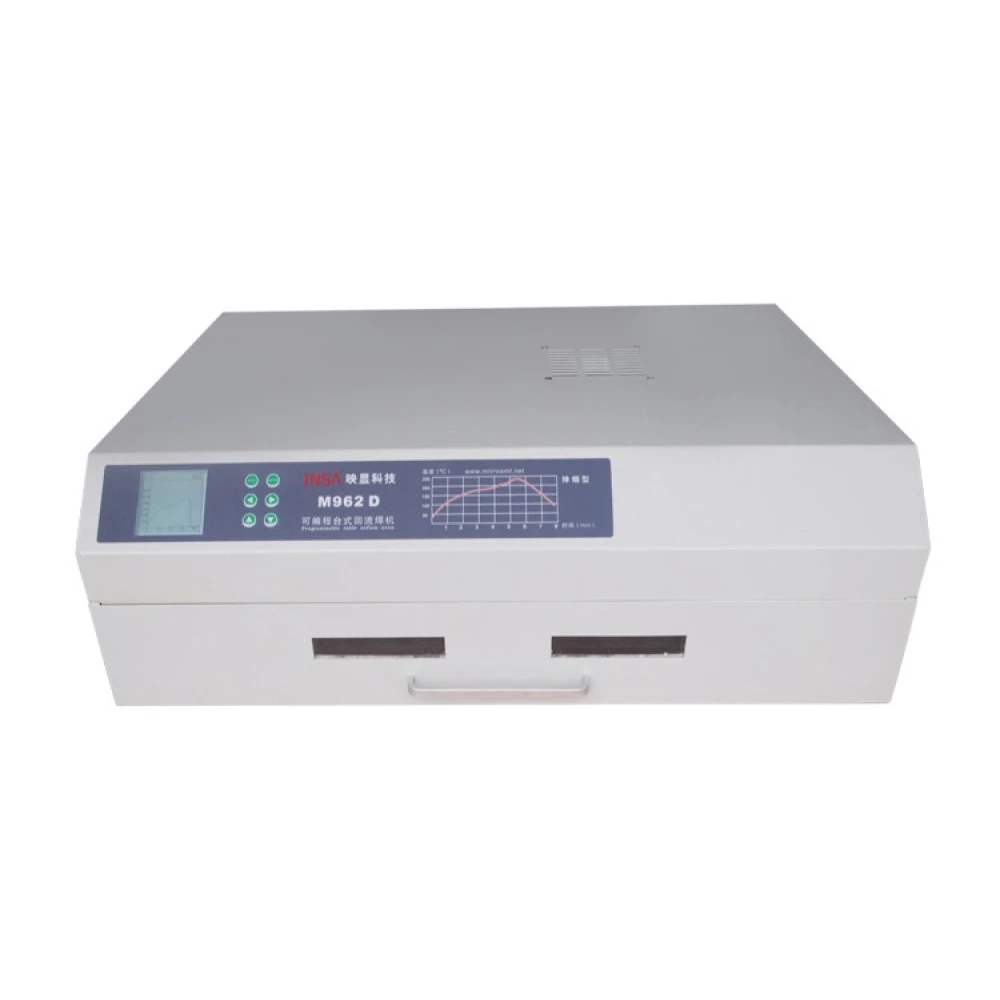

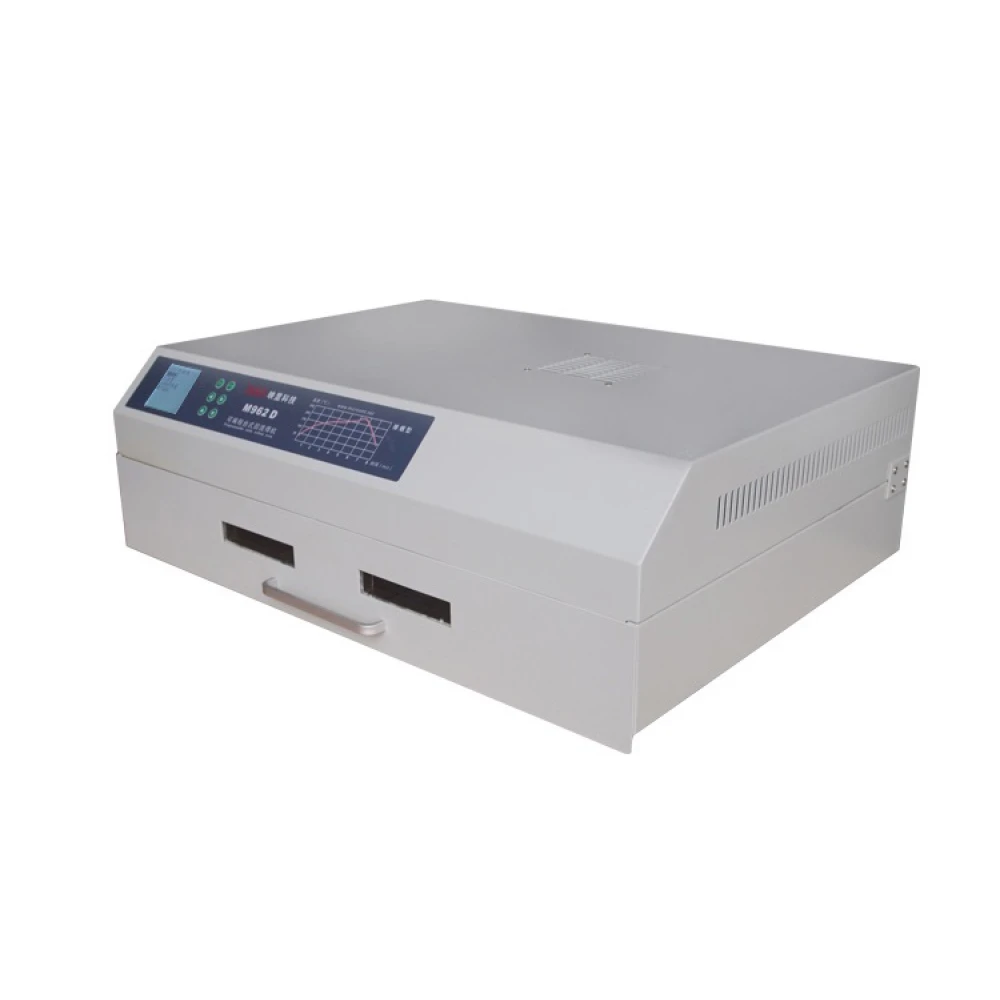

Forno di rifusione a infrarossi INSA M962D con controllo automatico
Marchio: Puhui
IVA inclusa (IVA escl.: 680,00€)
Descrizione del prodotto:

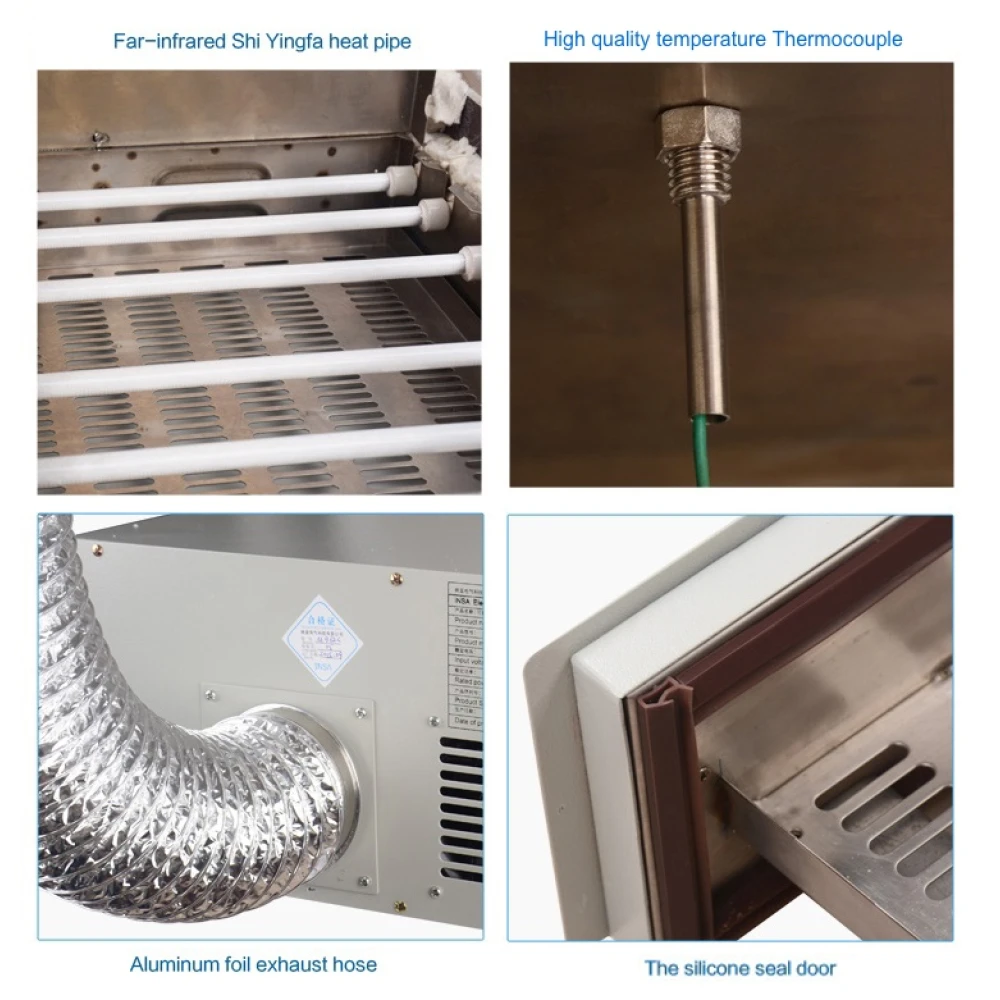

Il forno di rifusione a infrarossi INSA M962D è un'apparecchiatura avanzata progettata per automatizzare il processo di saldatura di componenti elettronici SMD e BGA. Controllato da microcomputer, questo forno offre un processo di saldatura completo e automatico, facilitando l'operazione e garantendo risultati precisi e uniformi grazie alla sua tecnologia di radiazione infrarossa rapida combinata con circolazione dell'aria.
Caratteristiche principali:
- Area di saldatura ampia: La sua zona effettiva di saldatura è di 400 x 650 mm, consentendo di lavorare con schede di grandi dimensioni e aumentando la versatilità dell'apparecchiatura.
- Otto profili di temperatura programmabili: Permette di selezionare e memorizzare diverse curve di temperatura per adattarsi a vari tipi di saldatura e materiali, incluse funzioni di riscaldamento e raffreddamento controllate.
- Potenza elevata: Dispone di una potenza nominale di 3300W che assicura un riscaldamento rapido e uniforme durante tutto il processo.

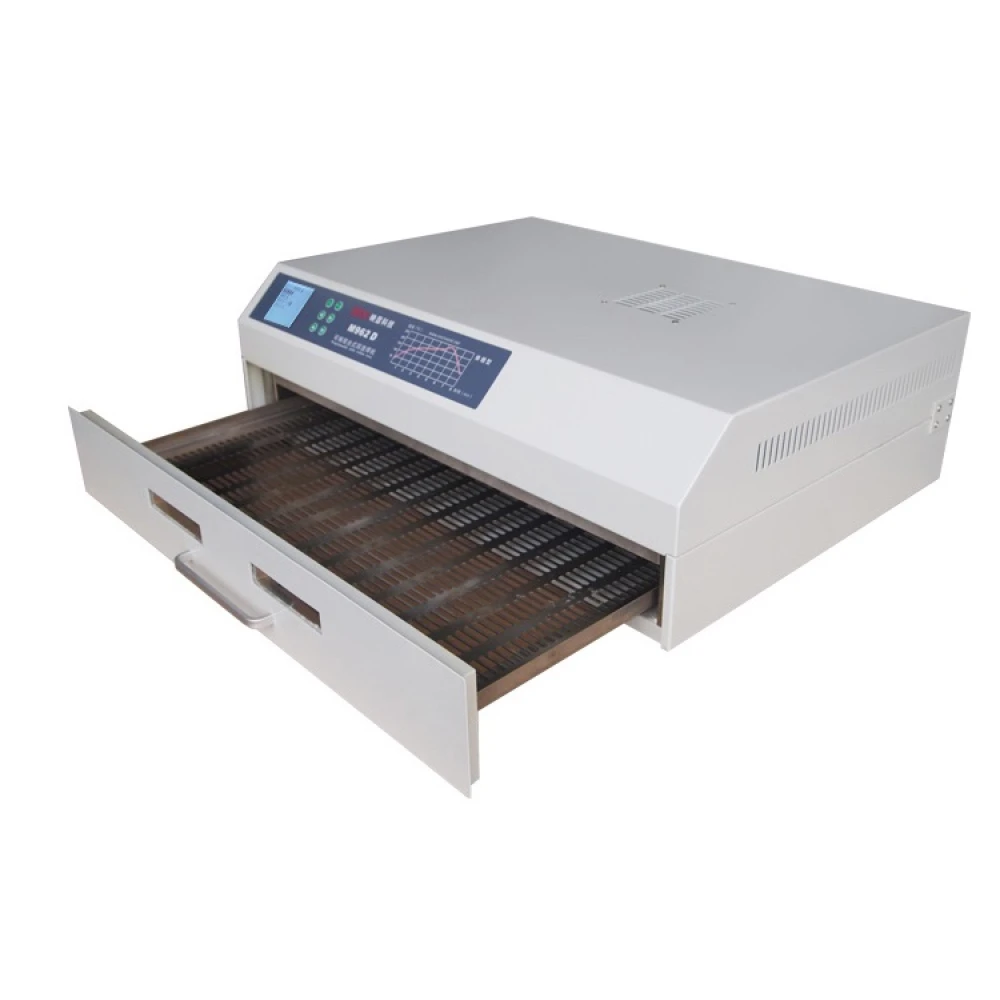

- Design ergonomico e funzionale: Include un piano di lavoro tipo cassetto per facilitare il controllo visivo durante la saldatura. La sua interfaccia intuitiva consente un utilizzo semplice anche per operatori senza esperienza.
- Funzioni speciali: Supporta processi di saldatura, asciugatura, mantenimento del calore, raffreddamento rapido e rework, ideale per componenti come CHIP, SOP, PLCC, QFP e BGA.
- Compatibilità elettrica: Funziona con alimentazione da AC110V a AC220V, 50-60Hz, adattandosi a diversi ambienti di lavoro.
Applicazioni tipiche:
Questo forno è ideale per aziende e laboratori che richiedono saldature ad alta precisione in produzione in serie o in piccoli lotti. È particolarmente utile per saldatura senza piombo su doppia faccia, reballing BGA, invecchiamento termico di schede PCB e manutenzione generale di circuiti elettronici.
Istruzioni d'uso sintetiche:
- Posizionare il prodotto da saldare sul piano di lavoro e chiudere il cassetto.
- Selezionare il profilo di temperatura appropriato dal menu LCD, disponibile in più lingue incluso lo spagnolo.
- Avviare il ciclo automatico di saldatura con monitoraggio visivo tramite la finestra del forno.
- Al termine, il forno esegue un raffreddamento automatico per garantire la qualità della saldatura.
- In caso di imperfezioni, è possibile eseguire un rework utilizzando la funzione di riscaldamento aggiuntivo.
Consigli per un uso ottimale:
- Preriscaldare il forno in ambienti freddi o con elevata umidità per migliorare la qualità della saldatura.
- Evitare di saldare componenti con schermature metalliche o che sopportano temperature inferiori a 250°C.
- Per migliorare la qualità, posizionare una scheda PCB aggiuntiva di 10x10 cm sotto il pezzo da saldare quando si lavora con BGA.
Manutenzione quotidiana:
- Mantenere puliti il piano di lavoro e la finestra di osservazione.
- Non spegnere il forno immediatamente dopo l'uso; attendere che si raffreddi completamente.
- Assicurare una buona ventilazione dell'apparecchiatura durante il funzionamento.
- Scollegare l'apparecchiatura se non verrà utilizzata per periodi prolungati.
Disponibilità: Attualmente questo prodotto è esaurito e viene venduto solo su ordinazione.
Il forno di rifusione a infrarossi INSA M962D è una soluzione affidabile ed efficiente per processi di saldatura elettronica che richiedono precisione e controllo automatizzato.
- Area di saldatura effettiva massima di 400x650 mm per una maggiore versatilità
- Otto profili di temperatura programmabili per diversi tipi di saldatura
- Potenza nominale di 3300W con riscaldamento rapido e uniforme
- Interfaccia intuitiva con display LCD e menu multilingue
- Funzioni di saldatura, asciugatura, mantenimento del calore e raffreddamento rapido
- Compatibile con componenti CHIP, SOP, PLCC, QFP e BGA
- Design con piano di lavoro tipo cassetto per il controllo visivo durante il processo
- Alimentazione AC110V~AC220V / 50~60Hz adattabile a diversi ambienti
- Ideale per produzione in serie e piccoli lotti in aziende e laboratori
- Manutenzione semplice con indicazioni per prolungare la vita utile
Domande e risposte dei clienti
Quins avantatges ofereix el sistema de calefacció per infrarojos davant dels forns de reflow per convecció tradicionals en el model INSA M962d?
L’INSA M962d utilitza calefacció per infrarojos combinada amb ventilació forçada. Això permet una temperatura més uniforme i una transferència de calor ràpida, cosa que millora la precisió del perfil tèrmic. Tanmateix, cal tenir en compte que la radiació IR pot ser menys efectiva amb components ubicats sota ombres o apilats, comparat amb sistemes d’aire calent exclusivament.
Quines són les dimensions internes útils i el pes total del forn de reflow INSA M962d?
La zona de soldadura efectiva interna és de 400 x 650 mm, cosa que admet plaques de circuit mitjanes i grans. El pes de l’equip és aproximadament 28 kg. Aquestes xifres poden variar lleugerament segons el lot de fabricació.
Quin manteniment requereix aquest forn i quina és la seva vida útil estimada sota ús freqüent?
El manteniment bàsic inclou la neteja periòdica dels filtres i la cambra, la inspecció de les resistències IR i dels ventiladors. En condicions moderades, la vida útil de les làmpades IR supera les 8000 h. El sobreescalfament i l’acumulació de residus poden escurçar aquest període.
Es poden carregar simultàniament diferents PCBs de mida reduïda en una mateixa operació de reflow?
Sí, és possible carregar diverses PCBs petites, sempre que la suma d’àrees no superi els 400 x 650 mm i hi hagi separació suficient per a la circulació de l’aire. Es recomana utilitzar suports organitzadors per evitar desplaçaments durant el procés.
What advantages does the infrared heating system offer over traditional convection reflow ovens in the INSA M962d model?
The INSA M962d uses infrared heating combined with forced ventilation. This provides a more even temperature and rapid heat transfer, improving the accuracy of the thermal profile. However, it should be noted that IR radiation can be less effective with components located in shadow or stacked, compared with hot-air-only systems.
What are the useful internal dimensions and total weight of the INSA M962d reflow oven?
The effective internal soldering area is 400 x 650 mm, which accommodates medium and large circuit boards. The unit weighs approximately 28 kg. These figures may vary slightly depending on the production batch.
What maintenance does this oven require, and what is its estimated service life under frequent use?
Basic maintenance includes periodic cleaning of the filters and chamber, inspection of the IR heaters and fans. Under moderate conditions, the service life of the IR lamps exceeds 8,000 hours. Overheating and residue build-up can shorten this period.
Can different small PCBs be loaded at the same time in a single reflow operation?
Yes, it is possible to load several small PCBs, provided that the combined area does not exceed 400 x 650 mm and there is sufficient spacing for air circulation. It is recommended to use organising supports to prevent movement during the process.
What advantages does the infrared heating system offer over traditional convection reflow ovens in the INSA M962d model?
The INSA M962d uses infrared heating combined with forced ventilation. This allows a more even temperature and rapid heat transfer, improving thermal profile accuracy. However, it should be noted that IR radiation can be less effective with components located in shadow or stacked, compared with hot-air-only systems.
What are the useful internal dimensions and total weight of the INSA M962d reflow oven?
The effective internal soldering area is 400 x 650 mm, which accommodates medium and large circuit boards. The unit weighs approximately 28 kg. These figures may vary slightly depending on the production batch.
