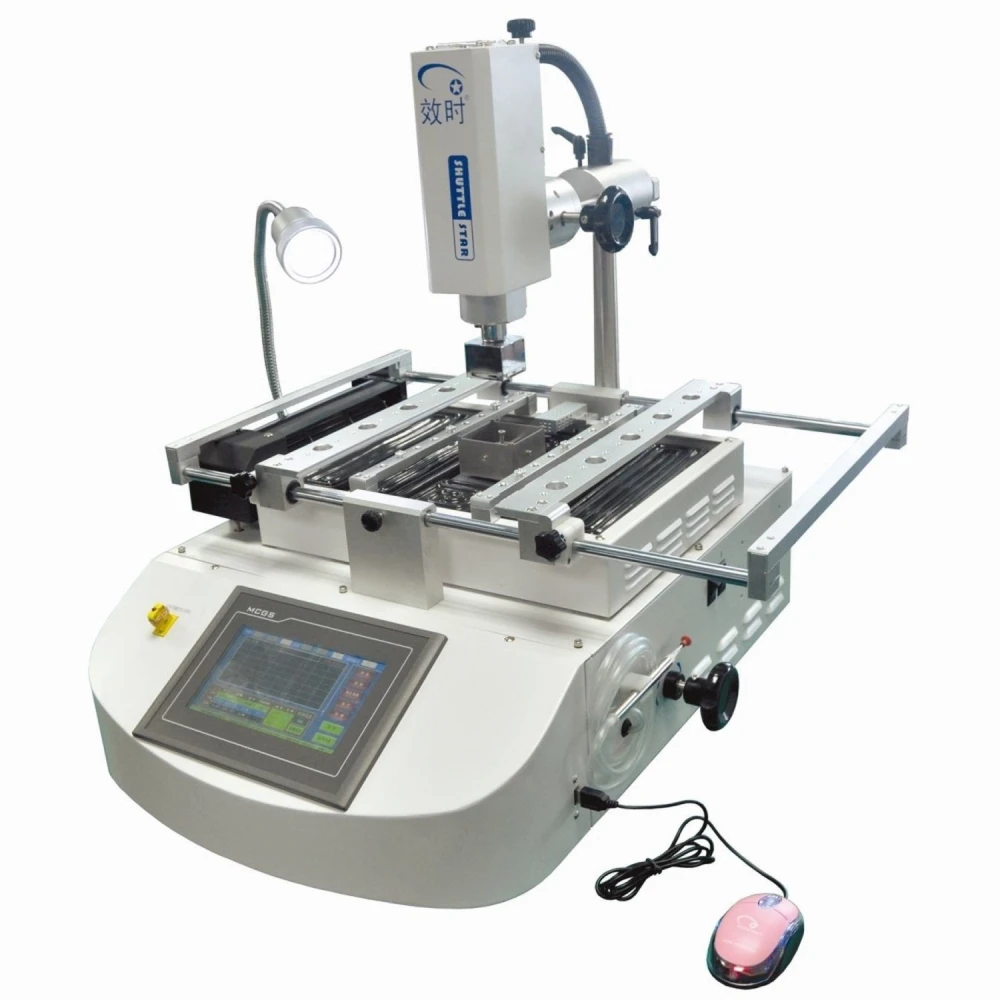

Stazione Shuttle Star SP360C V3 per Reballing BGA con Controllo Preciso
Marchio: Shuttle Star
IVA inclusa (IVA escl.: 1.299,00€)
La Stazione Shuttle Star SP360C V3 è una stazione di rework BGA progettata per offrire un controllo preciso ed efficiente nei processi di saldatura e dissaldatura. La sua tecnologia avanzata consente di gestire temperature elevate con precisione, garantendo risultati ottimali nei lavori delicati di riparazione elettronica.
Questo dispositivo è dotato di una testa di riscaldamento mobile che si sposta orizzontalmente, facilitando l’operazione e la regolazione durante il processo. Integra un computer industriale con interfaccia touch e controllo PLC, che mostra in tempo reale la curva di temperatura, consentendo di confrontare il profilo impostato con il profilo reale durante il lavoro.
Il display ad alta definizione da 7.2 pollici offre una visualizzazione chiara e comoda per l’utente, migliorando l’esperienza di utilizzo e controllo. Inoltre, la stazione consente di salvare profili di temperatura illimitati e analizzare profili pratici, con supporto per input in inglese e cinese.
Caratteristiche principali
- Materiali riscaldanti di alta qualità che generano un flusso di aria ad alta temperatura per un controllo preciso in saldatura e dissaldatura.
- Testa di riscaldamento mobile con spostamento orizzontale per un utilizzo semplice.
- Controllo PLC con computer industriale integrato e ampio touchscreen.
- Visualizzazione in tempo reale dei profili di temperatura, con possibilità di salvare e analizzare più profili.
- Controllo preciso delle temperature nei riscaldatori ad aria calda superiori e inferiori.
- Zona di riscaldamento a infrarossi con temperatura costante nella parte inferiore per maggiore sicurezza e affidabilità.
- Supporti microregolabili per il telaio di saldatura BGA che evitano cedimenti locali.
- Potente flusso incrociato per raffreddare l’area di riscaldamento inferiore.
- Allarme acustico al termine della saldatura o dissaldatura e aspirazione manuale regolabile per l’estrazione BGA.
- Supporti regolabili per posizionare facilmente e rapidamente il PCB, compatibili con accessori speciali per schede in lega.
- Ugelli per aria calda in lega intercambiabili in base alle esigenze specifiche.
- Design integrato di macchina e telaio che consente di risparmiare spazio.
- Aggiornamento software via USB per futuri profili automatici.
Specifiche tecniche
- Compatibilità con PCB fino a 430x350 mm.
- Compatibilità con chip di dimensioni massime 55x55 mm e minime 7x7 mm.
- Peso massimo supportato: 80 grammi.
- Potenza di funzionamento: 400 W.
- Riscaldatore principale: 800 W.
- Riscaldatore inferiore: 800 W.
- Riscaldatore inferiore aggiuntivo: 2400 W.
- Dimensioni: 650x500x600 mm.
- Peso totale: 36 kg.
- Requisiti elettrici: AC 220V, 4KW.
Contenuto della confezione
- 1x Stazione Shuttle Star RW-SP360C BGA Rework Station.
- 5x Ugelli (44, 41, 38, 34, 31).
- 1x Scatola degli attrezzi.
- 1x Set di chiavi esagonali.
- 1x Clip.
- 1x Spazzola.
- 1x Ugello di aspirazione.
- 1x Piastra in alluminio.
- 2x Ugelli in alluminio (grande e piccolo).
- 1x Cavo di temperatura.
- 1x Tessuto resistente alle alte temperature.
- 1x Manuale utente.
Usi tipici e compatibilità
Questa stazione è ideale per tecnici e professionisti che eseguono reballing e riparazione di componenti BGA su schede elettroniche. Il suo design e le sue caratteristiche la rendono compatibile con un’ampia varietà di schede e chip, facilitando lavori di precisione nell’elettronica avanzata.
Grazie al controllo avanzato e ai profili personalizzabili, è adatta ad ambienti di produzione e riparazione che richiedono elevata affidabilità e ripetibilità nei processi di saldatura.
- Controllo preciso della temperatura per saldatura e dissaldatura BGA
- Testa di riscaldamento mobile con spostamento orizzontale
- Touchscreen da 7.2 pollici con visualizzazione in tempo reale
- Profilazione e salvataggio illimitato dei profili di temperatura
- Supporti microregolabili per evitare cedimenti locali
- Potente flusso incrociato per un raffreddamento efficiente
- Allarme acustico e aspirazione manuale regolabile
- Compatibilità con PCB fino a 430x350 mm e chip da 7x7 a 55x55 mm
- Potenza totale di funzionamento 400W, con riscaldatori fino a 2400W
- Design compatto e integrato che consente di risparmiare spazio
Domande e risposte dei clienti
Quins avantatges ofereix el sistema de control per ordinador amb pantalla tàctil respecte als models analògics d’estacions BGA?
El control per ordinador amb pantalla tàctil permet gestionar perfils de temperatura precisos, emmagatzemar i comparar múltiples corbes tèrmiques i millorar la repetibilitat del procés. A diferència dels models analògics, ofereix més precisió en la soldadura/desoldadura i redueix el risc d’errors humans en operar i supervisar en temps real.
Quins requisits d’energia elèctrica, connectivitat i compatibilitat de boquilles requereix l’estació SP360C V3 per funcionar adequadament?
Funciona amb 220 V CA (±10 %), 50/60 Hz i requereix una presa de corrent que suporti almenys 2,5 kW de càrrega. Les boquilles són intercanviables i compatibles amb el sistema modular Shuttle Star, però és recomanable validar el diàmetre abans de comprar recanvis d’altres fabricants.
Com es fa el manteniment preventiu i quina és la vida útil estimada dels components principals de l’estació?
El manteniment inclou la neteja regular de boquilles i filtres, la revisió de connexions elèctriques i una lubricació lleugera de les guies mòbils. Els escalfadors solen tenir una vida útil de 6.000 a 10.000 hores, depenent de l’ús. El display i el PLC solen superar els 5 anys en condicions normals de laboratori o taller.
L’estació compleix normatives internacionals de seguretat i protecció ESD per al seu ús en laboratoris d’electrònica?
Sí, aquesta estació ha estat dissenyada tenint en compte normatives com CE per a seguretat elèctrica i recomanacions ESD pertinents per a equips de rework, tot i que es recomana verificar amb el fabricant la disponibilitat de certificacions específiques segons el país d’ús.
What advantages does the computer control system with touchscreen offer over analogue BGA station models?
The computer control system with touchscreen allows precise temperature profiles to be managed, multiple thermal curves to be stored and compared, and process repeatability to be improved. Unlike analogue models, it offers greater precision in soldering/desoldering and reduces the risk of human error when operating and monitoring in real time.
What power supply, connectivity and nozzle compatibility requirements does the SP360C V3 station need to operate properly?
It operates on 220 V AC (±10%), 50/60 Hz and requires a mains socket capable of supporting at least 2.5 kW of load. The nozzles are interchangeable and compatible with the Shuttle Star modular system, but it is advisable to check the diameter before buying spare parts from other manufacturers.
How is preventive maintenance carried out and what is the estimated service life of the station's main components?
Maintenance includes regular cleaning of nozzles and filters, checking electrical connections and light lubrication of moving guides. Heaters usually have a service life of 6,000 to 10,000 hours, depending on use. The display and PLC usually last more than 5 years under normal workshop or laboratory conditions.
Does the station comply with international safety and ESD protection standards for use in electronics laboratories?
Yes, this station has been designed in line with standards such as CE for electrical safety and relevant ESD recommendations for rework equipment, although it is advisable to check with the manufacturer for the availability of specific certifications depending on the country of use.
What advantages does the computer-controlled touchscreen system offer compared with analogue BGA station models?
The computer-controlled touchscreen system allows precise temperature profiles to be managed, multiple thermal curves to be stored and compared, and process repeatability to be improved. Unlike analogue models, it offers greater precision in soldering/desoldering and reduces the risk of human error when operating and monitoring in real time.
What power, connectivity and nozzle compatibility requirements does the SP360C V3 station need to operate properly?
It operates on 220 V AC (±10%), 50/60 Hz and requires a power socket capable of supporting at least 2.5 kW load. The nozzles are interchangeable and compatible with the Shuttle Star modular system, but it is advisable to check the diameter before buying replacement parts from other manufacturers.
