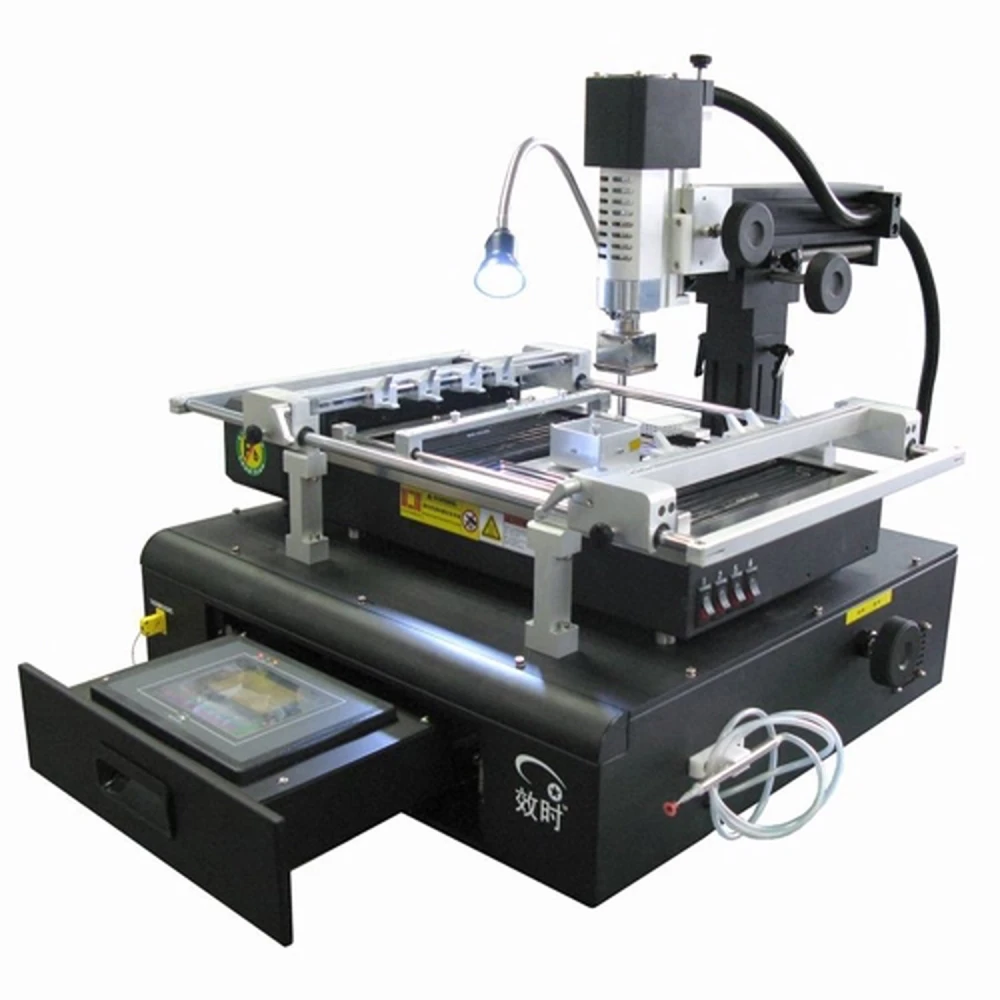

Stazione rework BGA Shuttle Star RW-B400C per saldatura professionale
Marchio: Shuttle Star
IVA inclusa (IVA escl.: 1.600,00€)
La Stazione rework BGA Shuttle Star RW-B400C è uno strumento professionale progettato per la saldatura e dissaldatura di componenti BGA con alta precisione e controllo. Questa stazione di lavoro offre una soluzione completa per tecnici e specialisti nella riparazione elettronica che cercano efficienza e sicurezza nei loro processi.
Caratteristiche principali:
- Dimensioni PCB compatibili: da 50×50 mm a 450×400 mm, con uno spessore da 0.5 a 4 mm, consentendo di lavorare con un'ampia varietà di schede.
- Regolazione del piano di lavoro: ±50 mm avanti/indietro e ±200 mm sinistra/destra per un posizionamento preciso del PCB.
- Controllo della temperatura: tramite termocoppia tipo K con ciclo chiuso per mantenere temperature stabili e sicure.
- Riscaldatori: preriscaldatore a infrarossi da 2700W, riscaldatore superiore ad aria calda da 600W e riscaldatore inferiore ad aria calda da 800W, che assicurano un riscaldamento omogeneo e controllato.
- Interfaccia touch con controllo PLC: consente di visualizzare le curve di temperatura in tempo reale e memorizzare fino a 200 profili di temperatura per analisi e ripetizione precisa dei processi.
- Flusso d'aria regolabile: per produrre getti ad alta temperatura con controllo separato per i riscaldatori superiore e inferiore, aumentando la sicurezza e la qualità del rework.
- Supporti microregolabili: per evitare cedimenti locali nel BGA durante il processo di saldatura.
- Sistema di raffreddamento: potenti ventilatori a flusso incrociato per raffreddare rapidamente la zona inferiore di riscaldamento.
- Posizionamento PCB: supporto regolabile che consente di installare fissaggi speciali per diversi tipi di schede, facilitando un posizionamento rapido e sicuro.
- Allarmi e protezione: dispositivi di allarme e protezione contro il surriscaldamento sia nella parte superiore che inferiore.
- Accessori inclusi: cinque ugelli di diverse dimensioni, cassetta degli attrezzi, set di chiavi esagonali, clip, spazzola, ugello di aspirazione, piastre in alluminio, cavi di temperatura, tessuto resistente al calore e manuale utente.
Usi tipici:
- Riparazione e rework di schede elettroniche con componenti BGA.
- Saldatura e dissaldatura precisa in laboratori di elettronica professionale.
- Progetti di produzione e manutenzione di dispositivi elettronici che richiedono un controllo avanzato di temperatura e flusso d'aria.
Compatibilità e requisiti:
- Alimentazione elettrica monofase da 220V, 50/60Hz con potenza di 4.5KW.
- Compatibile con diversi tipi di schede PCB entro le dimensioni e gli spessori specificati.
Questa stazione di rework Shuttle Star RW-B400C si distingue per il suo design integrato che consente di risparmiare spazio e per la facilità d'uso grazie al touchscreen e al controllo PLC. Il sistema di riscaldamento doppio e il controllo della temperatura a ciclo chiuso garantiscono processi sicuri e affidabili, ideali per ambienti professionali in cui la qualità è essenziale.
Nota: attualmente questo prodotto è esaurito. Per alternative o informazioni, contatta il nostro servizio clienti.
- Dimensioni PCB compatibili: da 50×50 mm a 450×400 mm, spessore 0.5-4 mm
- Controllo della temperatura con termocoppia tipo K e ciclo chiuso
- Riscaldatori: preriscaldatore a infrarossi 2700W, aria calda superiore 600W, inferiore 800W
- Interfaccia touch con controllo PLC e memorizzazione di 200 profili di temperatura
- Flusso d'aria regolabile per i riscaldatori superiore e inferiore
- Supporti microregolabili per evitare cedimenti locali
- Ventilatori a flusso incrociato per un raffreddamento rapido
- Posizionamento regolabile per diversi tipi di schede PCB
- Allarmi e protezione contro il surriscaldamento su entrambe le parti
- Include ugelli, attrezzi, clip, spazzola, ugello di aspirazione e manuale
Domande e risposte dei clienti
Quali range di dimensioni di PCB può gestire la stazione Shuttle Star RW-B400C e quali sono i limiti per schede di maggiore spessore?
La Shuttle Star RW-B400C supporta PCB con dimensioni da 50 × 50 mm fino a 450 × 400 mm e spessori tra 0,5 mm e 4 mm. Per schede che superano questi parametri di dimensione o spessore, il fissaggio e il riscaldamento potrebbero non essere ottimali, limitando l’efficacia del processo di rework.
Quali sono i principali vantaggi del sistema di controllo della temperatura e di memorizzazione delle curve rispetto ad altri modelli di stazioni BGA?
Il modello RW-B400C offre un controllo della temperatura tramite termocoppia tipo K in anello chiuso e consente di memorizzare fino a 200 gruppi di curve di temperatura con 8 segmenti programmabili di riscaldamento e mantenimento. Questo garantisce precisione ripetibile, ideale per rework complessi, un vantaggio importante rispetto a stazioni più basilari con regolazione manuale o senza memorizzazione dei profili.
Quale manutenzione preventiva si consiglia per garantire la longevità della stazione ed evitare guasti frequenti?
Si consiglia di pulire periodicamente i filtri e le ventole della zona di preriscaldamento e di controllare lo stato delle termocoppie e dei collegamenti elettrici, oltre a evitare l’accumulo di residui nei sistemi di fissaggio e nella guida meccanica. Ispezionare visivamente i riscaldatori e assicurarsi del corretto funzionamento degli allarmi di sovratemperatura aiuta a prevenire arresti imprevisti.
Con quale tensione e frequenza funziona e ci sono considerazioni speciali se viene installata fuori da regioni con 220V?
La RW-B400C funziona a 220V monofase e 50/60 Hz, con un consumo massimo di 4,5 kW. Se viene installata in regioni con tensione diversa (ad esempio 110V), è necessario un trasformatore di potenza adeguato e verificare il corretto collegamento a terra per garantire la sicurezza operativa.
In quali casi è preferibile la RW-B400C rispetto ad alternative a infrarossi o stazioni con minore capacità termica?
La RW-B400C è più adatta per applicazioni di rework di PCB medi o grandi, componenti BGA di dimensioni considerevoli o quando la ripetibilità termica è critica. Rispetto a dispositivi di minore capacità, offre maggiore uniformità del calore e maggiore sicurezza contro il surriscaldamento, riducendo il rischio di danni al PCB o al componente.
Qual è il range di dimensioni PCB supportato dalla stazione Shuttle Star RW-B400C?
Supporta schede PCB con dimensioni da 50×50 mm a 450×400 mm e uno spessore da 0.5 a 4 mm.
Che tipo di controllo della temperatura utilizza questa stazione di rework?
Utilizza una termocoppia tipo K con controllo a ciclo chiuso per mantenere una temperatura precisa e stabile.
Quali accessori include la stazione Shuttle Star RW-B400C?
Include cinque ugelli di diverse dimensioni, cassetta degli attrezzi, set di chiavi esagonali, clip, spazzola, ugello di aspirazione, piastre in alluminio, cavi di temperatura, tessuto resistente al calore e manuale utente.
La stazione Shuttle Star RW-B400C è disponibile per l'acquisto immediato?
Attualmente il prodotto è esaurito. Si consiglia di contattare il servizio clienti per alternative o tempi di riassortimento.
Che tipo di alimentazione elettrica richiede questa stazione?
Richiede alimentazione monofase da 220V, 50/60Hz con una potenza di 4.5KW.
