Stazione reballing Zhenxun ZX-C2: precisione professionale per BGA
Marchio: ZHENXUN
IVA inclusa (IVA escl.: 1.200,00€)

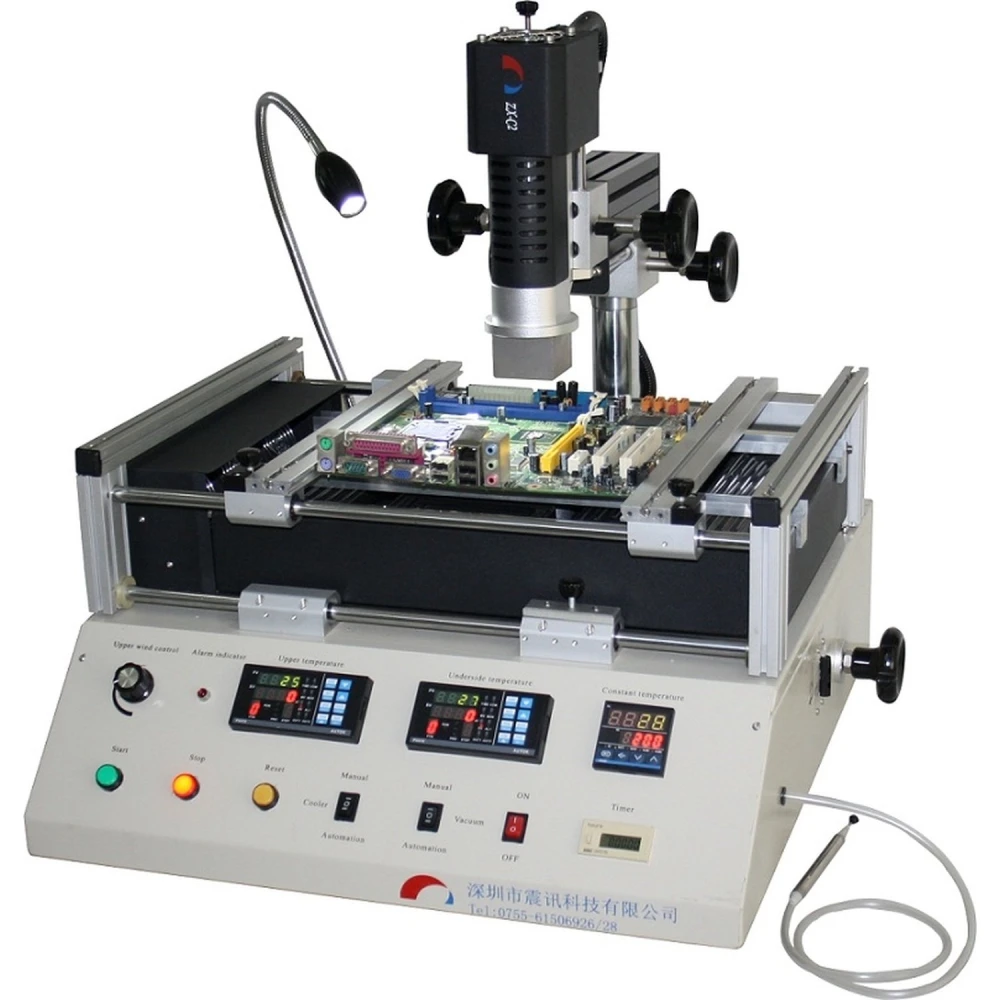

La Stazione Reballing Zhenxun ZX-C2 è uno strumento professionale progettato per il reballing e la riparazione di componenti BGA su schede PCB. Il suo sistema avanzato di controllo termico indipendente in tre zone garantisce una precisione eccezionale durante il processo di saldatura e dissaldatura, offrendo risultati affidabili e di alta qualità.
Caratteristiche principali:
- Controllo della temperatura indipendente in tre zone per una regolazione più precisa.
- Riscaldatori superiore e inferiore realizzati con materiali di alta qualità che regolano con precisione il flusso e la temperatura dell'aria calda.

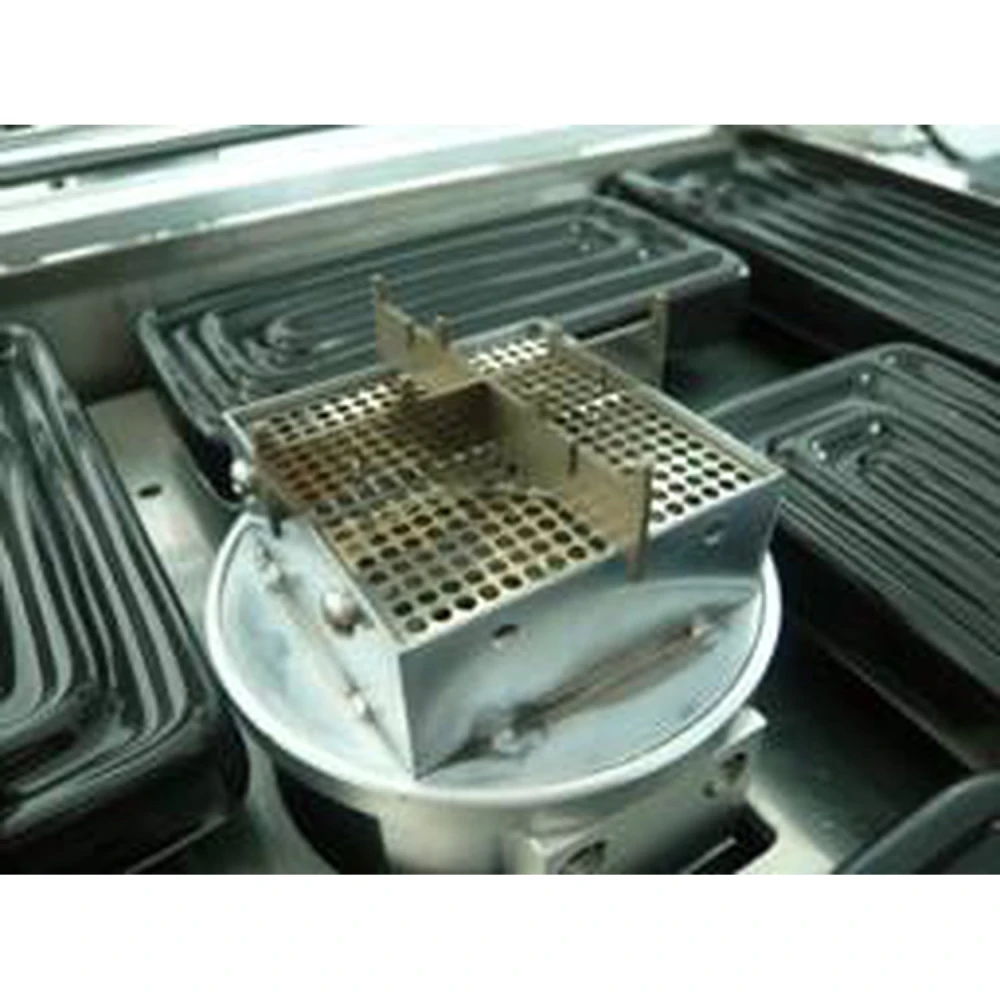

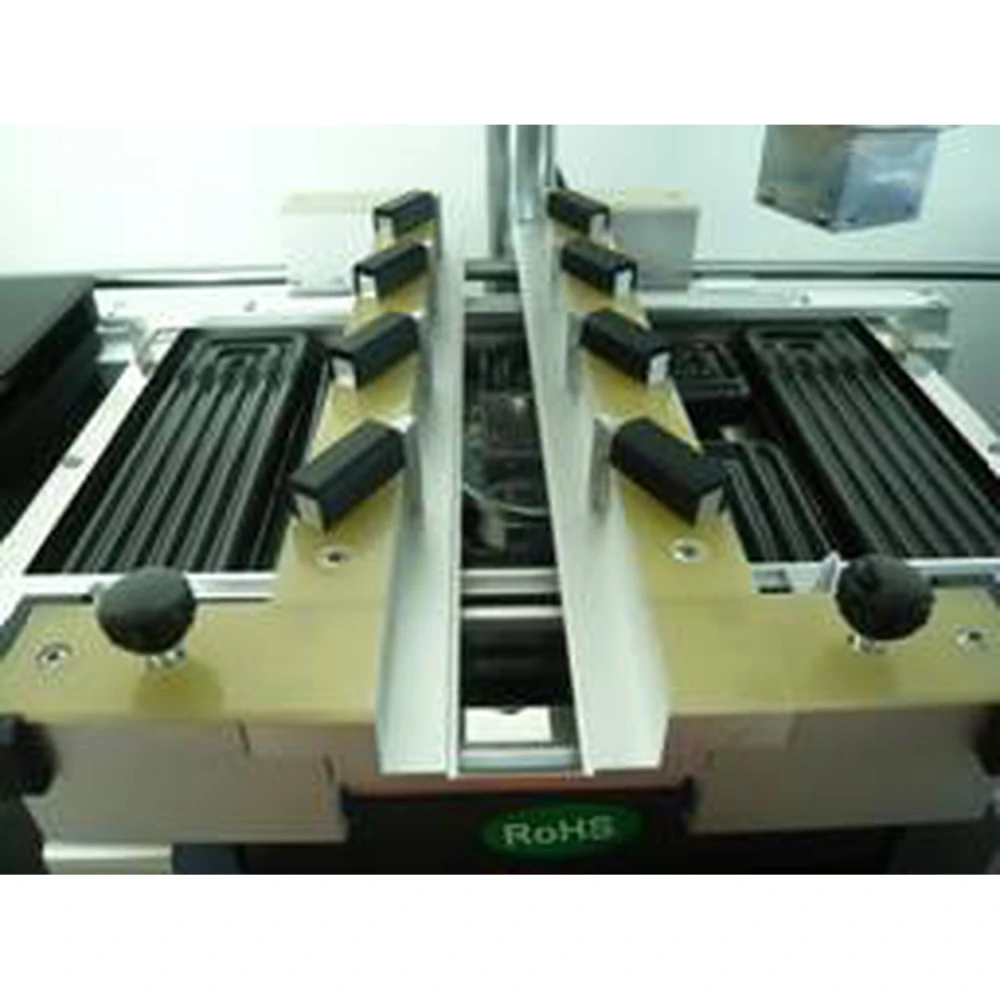

- Piastra di riscaldamento a infrarossi per un preriscaldamento efficiente.
- Controllo della temperatura segmentato in 8 livelli per salita e discesa, con capacità di memorizzare fino a 10 curve di temperatura personalizzate.
- Protezione contro il surriscaldamento nelle prime due zone per evitare danni alla scheda.
- Ventilatore ad alto volume per un raffreddamento rapido dopo la saldatura, prevenendo deformazioni della PCB.
- Zona di temperatura regolabile in più direzioni e rotazione a 360 gradi per facilitare l'operazione.
- Ugelli per aria calda intercambiabili e rotanti per adattarsi a diverse dimensioni e tipologie di componenti.

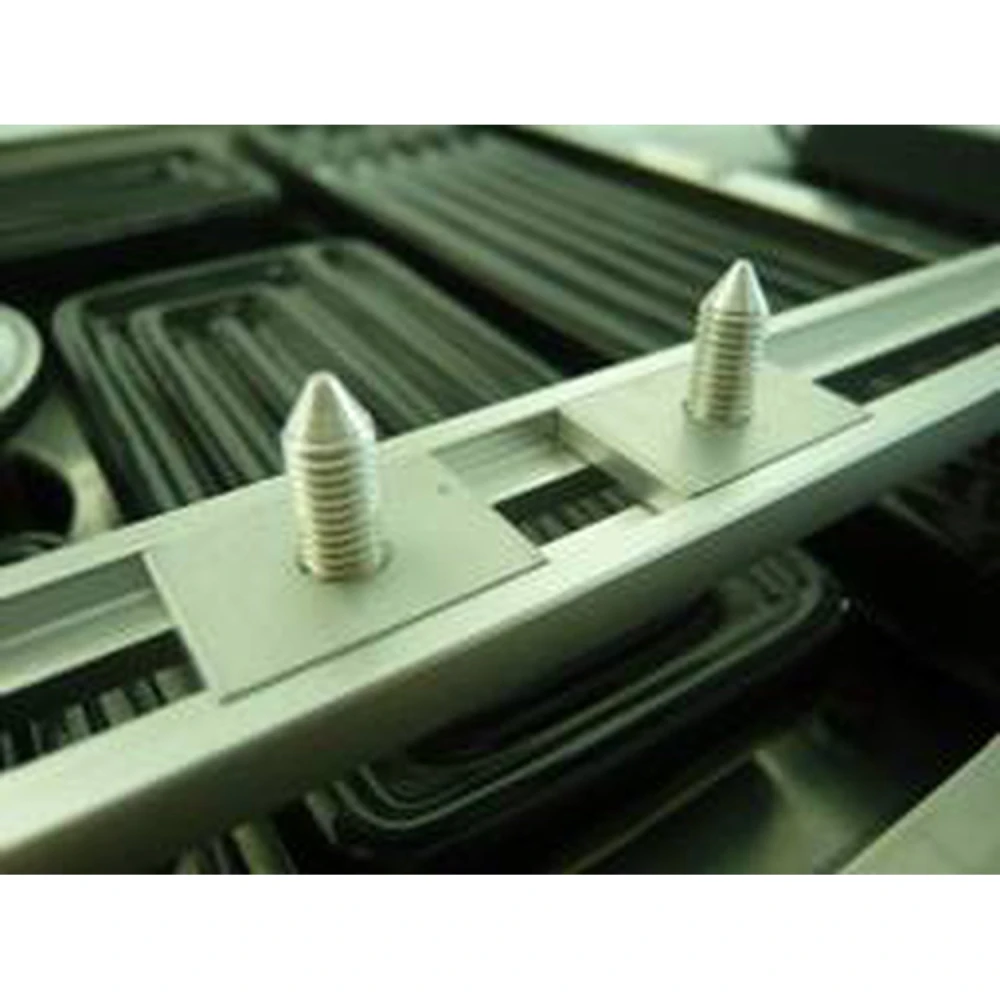

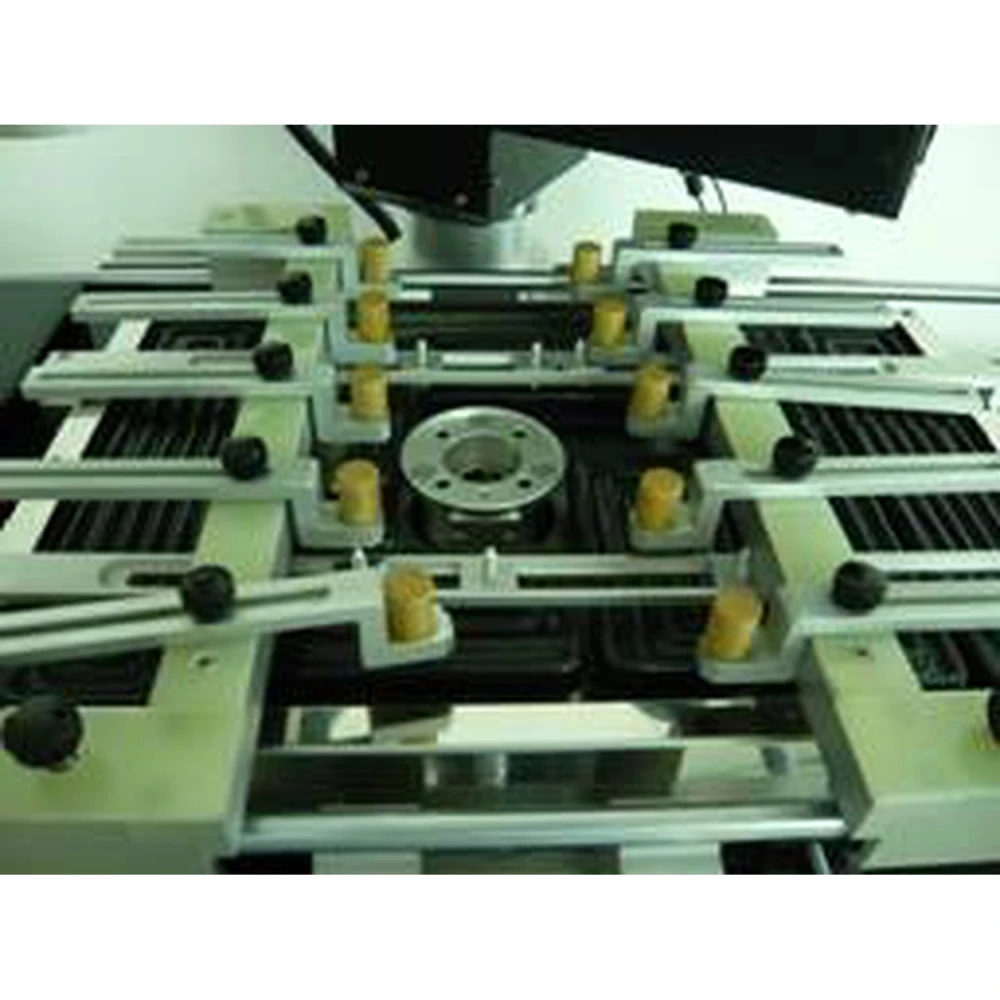

- Ganasce regolabili per evitare collisioni con i componenti durante il processo.
- Supporto resistente alle alte temperature per proteggere la postazione di lavoro.
- Allarme sonoro al termine del processo di saldatura o dissaldatura.
- Penna di aspirazione con vuoto manuale per una manipolazione sicura e comoda dei BGA.
Specifiche tecniche:
- Dimensione massima PCB: 330 × 320 mm
- Spessore PCB: 0.1 a 5 mm
- Controllo della temperatura: Termocoppia tipo K con controllo PID in circuito chiuso
- Modalità di posizionamento PCB: Esterno
- Preriscaldamento inferiore: Infrarosso da 2400W
- Riscaldatori principali (superiore + inferiore): Aria calda 800W + 800W
- Alimentazione: Monofase 220V, 50/60Hz, 4.0KVA
- Dimensioni: 550 × 530 × 550 mm
- Peso approssimativo: 37 kg
Usi tipici: Questa stazione è ideale per tecnici e professionisti che eseguono riparazioni e manutenzione di schede elettroniche con componenti BGA, CBGA e altri tipi di package. Il suo design consente di lavorare con schede di diverse dimensioni e spessori, facilitando la riparazione in settori come telecomunicazioni, informatica ed elettronica industriale.
Compatibilità: Compatibile con un'ampia varietà di PCB e componenti BGA, inclusi grandi BGA e CBGA. Il suo sistema di regolazione e gli ugelli intercambiabili consentono di adattarsi a diverse esigenze di lavoro.
Attualmente il prodotto è esaurito. Consigliamo di consultare alternative o contattare il nostro team per ricevere una consulenza personalizzata.
- Controllo termico indipendente in tre zone per la massima precisione
- Riscaldatori superiore e inferiore con regolazione precisa di temperatura e flusso d'aria
- Piastra di riscaldamento a infrarossi per un preriscaldamento efficiente
- Memorizzazione fino a 10 curve di temperatura personalizzate
- Protezione contro il surriscaldamento nelle zone principali
- Ventilatore ad alta capacità per un raffreddamento rapido e sicuro della PCB
- Zona di temperatura regolabile e rotazione a 360° per maggiore comodità
- Ugelli per aria calda intercambiabili e rotanti
- Ganasce regolabili per evitare danni ai componenti
- Penna di aspirazione manuale per la manipolazione sicura dei BGA
Domande e risposte dei clienti
Quins beneficis ofereix el sistema de control de temperatura de tres zones independents a l’estació de reballing Zhenxun ZX-C2 davant d’estacions d’una sola zona?
El sistema de tres zones independents permet un control més precís i gradual de l’escalfament en diferents àrees de la PCB, reduint el risc de deformació del substrat i de sobreescalfament de components sensibles. Això es tradueix en una millor qualitat de retraball BGA i una menor probabilitat de danys per temperatura, davant de sistemes d’una sola zona on la calor és menys dirigida.
Quines són les dimensions i el pes de l’estació, així com la mida màxima de PCB que admet?
La Zhenxun ZX-C2 admet PCB de fins a L330 × W320 mm i gruixos de 0,1 a 5 mm. El pes i les dimensions externes de l’estació no s’especifiquen a la documentació principal, però solen rondar els 30-40 kg i dimensions aproximades de 60 × 50 × 50 cm. Es recomana consultar el manual detallat del fabricant si la mida és crítica per al vostre entorn de treball.
La Zhenxun ZX-C2 requereix alguna configuració elèctrica especial o és compatible amb voltatges estàndard?
Aquest model normalment funciona a 220 V~240 V AC, 50/60 Hz, estàndard per a la majoria de tallers europeus i llatinoamericans. El consum típic està entre 3.000 i 4.000 W. És fonamental verificar la compatibilitat de voltatge abans de connectar-la, especialment en regions amb xarxes de 110 V, on caldria un transformador adequat.
Quins procediments de manteniment es recomanen per assegurar la durabilitat i l’exactitud tèrmica de l’estació?
Es recomana la neteja regular dels broquets i de les zones de ventilació, la calibració periòdica dels termoparells (K) i la revisió anual de l’electrònica de control. És important evitar l’acumulació de pols que afecti els ventiladors i comprovar possibles fuites de calor. Aquestes accions mantenen la precisió tèrmica i prolonguen la vida útil de l’equip.
Hi ha compatibilitat o limitacions per treballar amb PCB de diferents gruixos i quins marges s’admeten?
La ZX-D2 permet treballar amb PCB d’entre 0,1 mm i 5 mm de gruix, cobrint la majoria de plaques de consum i professionals. Cal ajustar els suports i la corba tèrmica per a gruixos extrems i assegurar-se que les dimensions (fins a 500 × 300 mm) no superin l’àrea útil.
What benefits does the three independent temperature zone control system in the Zhenxun ZX-C2 reballing station offer compared with single-zone stations?
The three independent zones allow more precise and gradual heating across different areas of the PCB, reducing the risk of substrate warping and overheating sensitive components. This results in higher-quality BGA rework and a lower likelihood of temperature-related damage, compared with single-zone systems where heat is less targeted.
What are the station's dimensions and weight, and what is the maximum PCB size it supports?
The Zhenxun ZX-C2 supports PCBs up to L330 × W320 mm and thicknesses from 0.1 to 5 mm. The weight and external dimensions of the station are not specified in the main documentation, but they are usually around 30-40 kg and approximately 60 × 50 × 50 cm. It is recommended to consult the manufacturer's detailed manual if size is critical for your workspace.
Does the Zhenxun ZX-C2 station require any special electrical setup, or is it compatible with standard voltages?
This model normally operates at 220 V~240 V AC, 50/60 Hz, standard for most European and Latin American workshops. Typical power consumption is between 3,000 and 4,000 W. It is essential to check voltage compatibility before connecting it, especially in regions with 110 V mains, where a suitable transformer would be required.
What maintenance procedures are recommended to ensure the station's durability and thermal accuracy?
Regular cleaning of nozzles and ventilation areas, periodic calibration of K thermocouples and an annual inspection of the control electronics are recommended. It is important to avoid dust build-up that could affect the fans and to check for possible heat leaks. These actions maintain thermal accuracy and extend the equipment's service life.
How does the ZX-C2 compare in thermal accuracy and programmable profile capability with similar stations from other brands?
The ZX-C2 stands out by offering 8 ramp segments and 8 soak segments per zone, with storage for up to 10 thermal profiles, thanks to its PID control via K thermocouple. This is competitive within the mid-to-high range of stations. Compared with competitors such as ACHI or Quick, the ZX-C2 offers comparable control, although some very high-end alternatives may include more sensor zones or advanced PC monitoring software.
