Stazione reballing Mlink X0 con camera HD per saldatura BGA professionale
Marchio: Mlink
IVA inclusa (IVA escl.: 799,00€)

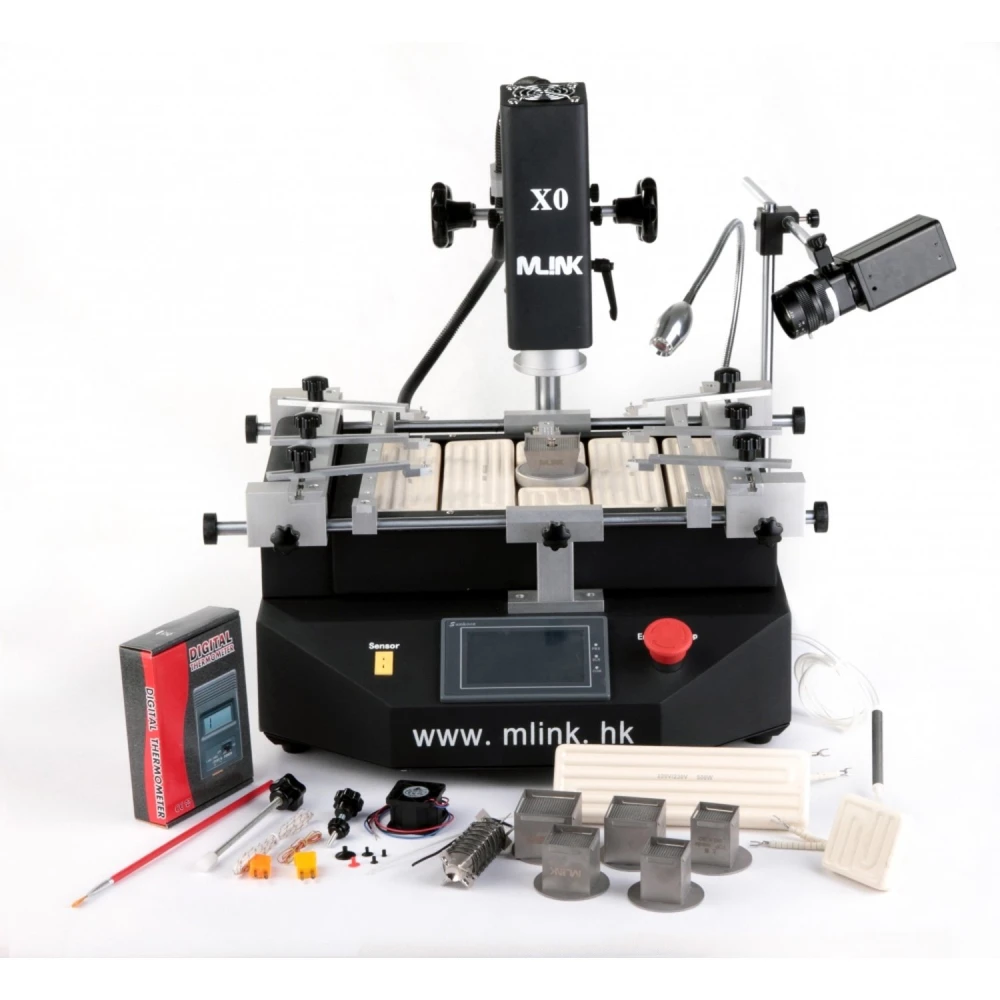

Stazione reballing Mlink X0 con camera HD è uno strumento professionale progettato per la saldatura e dissaldatura di componenti BGA con alta precisione e controllo avanzato.
Questa stazione dispone di un sistema di posizionamento sugli assi X, Y e Z che consente regolazioni precise e un posizionamento rapido, garantendo una manovrabilità efficiente durante il processo di lavoro.
- Touchscreen ad alta definizione con controllo PLC che consente di salvare più profili e proteggerli con password. Include la funzione di analisi istantanea delle curve di temperatura per un controllo dettagliato.
- Tre zone di riscaldamento indipendenti: due riscaldatori ad aria calda e un riscaldatore a infrarossi (IR) per il preriscaldamento. La temperatura è controllata con una precisione di ±3 °C. Il riscaldatore superiore è regolabile liberamente e il secondo può muoversi verticalmente per un controllo ottimale. Il riscaldatore IR consente di regolare il consumo energetico.
- Ugelli ad aria calda rotativi a 360° con magnete per una facile installazione e sostituzione, personalizzabili in base alle esigenze. Il riscaldatore IR inferiore assicura un riscaldamento uniforme della scheda PCB.
- Termocoppia K ad alta precisione importata con controllo in anello chiuso e sistema automatico di compensazione della temperatura, combinato con modulo PLC per un controllo esatto.
- Sistema di posizionamento con scanalatura a V e accessorio flessibile per fissare la PCB, evitando deformazioni durante il riscaldamento o il raffreddamento. Compatibile con qualsiasi dimensione di package BGA.
- Potente ventilatore a flusso incrociato per il raffreddamento rapido della PCB, aumentando l'efficienza del processo. Include pompa del vuoto integrata e una penna di aspirazione esterna per una rapida manipolazione dei chip.
- Sistemi di sicurezza certificati CE con arresto di emergenza, spegnimento automatico in caso di incidente e doppia protezione contro il surriscaldamento.
- Sistema di visione CCD che fornisce un controllo visivo preciso durante il processo di saldatura e dissaldatura BGA, facilitando valutazioni critiche in tempo reale.
Specifiche tecniche:
| Nº | Caratteristica | Dettaglio |
|---|---|---|
| 1 | Potenza totale | 4400W |
| 2 | Riscaldatore superiore | 800W |
| 3 | Riscaldatore inferiore | Secondo riscaldatore 800W, terzo riscaldatore IR 2300W |
| 4 | Alimentazione elettrica | AC220V ±10%, 50/60Hz |
| 5 | Dimensioni | 600×600×500 mm |
| 6 | Posizionamento | Scanalatura a V, supporto PCB regolabile in qualsiasi direzione con accessorio universale esterno |
| 7 | Controllo della temperatura | Sensore tipo K, controllo in anello chiuso, precisione ±3°C |
| 8 | Dimensione PCB | Max. 410×330 mm, Min. 20×20 mm |
| 9 | Selezione elettrica | Modulo di controllo della temperatura altamente sensibile + touchscreen 4" + compatibile Mitsubishi PLC |
| 10 | Peso netto | 30 kg |
La stazione reballing Mlink X0 con camera HD è ideale per tecnici e professionisti della riparazione elettronica che richiedono un'attrezzatura affidabile e precisa per la saldatura BGA. Il suo sistema di visione e il controllo avanzato garantiscono risultati di alta qualità nei processi delicati.
- Posizionamento di precisione sugli assi X, Y, Z con regolazione rapida e alta accuratezza
- Touchscreen HD con controllo PLC e protezione tramite password
- Tre zone di riscaldamento indipendenti: due ad aria calda e una IR
- Ugelli rotativi a 360° con magnete per facile sostituzione e personalizzazione
- Termocoppia tipo K importata con controllo in anello chiuso e compensazione automatica
- Scanalatura a V con accessorio flessibile per evitare la deformazione della PCB
- Ventilatore potente per raffreddamento rapido e pompa del vuoto integrata
- Sistema di sicurezza CE con arresto di emergenza e doppia protezione contro il surriscaldamento
- Sistema di visione CCD per il controllo visivo durante saldatura e dissaldatura
- Compatibile con PCB di dimensione massima 410×330 mm e minima 20×20 mm
Domande e risposte dei clienti
Quins són els materials principals, les dimensions i el pes aproximat de l’estació Mlink X0 amb la càmera HD?
L’estació Mlink X0 combina estructura metàl·lica d’acer i alumini anoditzat als seus rails. Les seves dimensions aproximades són 460 mm x 510 mm x 430 mm i el pes ronda els 24 kg. El kit inclou l’estació, càmera HD, toveres intercanviables i accessoris d’instal·lació.
Quins requisits de connexió i compatibilitat elèctrica té aquest equip?
La Mlink X0 funciona amb alimentació de 220 V AC ±10%, 50/60 Hz i requereix una presa de terra segura. El consum màxim estimat és de 3.3 kW. És compatible universalment amb PCBs estàndard i permet treballar amb múltiples mides de boquilla.
Quines tasques de manteniment periòdic recomana el fabricant per garantir la longevitat i la precisió de l’estació?
Es recomana netejar els filtres i les boquilles regularment per evitar obstruccions, verificar les connexions elèctriques i els termoparells, calibrar la càmera i els sensors de temperatura cada 6 mesos, i lubricar els carrils lineals amb greix apropiat.
Com es compara el sistema de triple zona de calefacció respecte a alternatives de doble zona en termes de control tèrmic?
El sistema de triple zona de la Mlink X0, amb dos calefactors d’aire calent i un preescalfador IR, permet una uniformitat i precisió tèrmica més grans (control ±3 °C), ideal per a PCBs multicapa o BGA, mentre que els sistemes de doble zona solen mostrar límits en homogeneïtat per a treballs més complexos.
What are the main materials, dimensions and approximate weight of the Mlink X0 station with HD camera?
The Mlink X0 station combines a steel and anodised aluminium metal structure in its rails. Its approximate dimensions are 460 mm x 510 mm x 430 mm and the weight is around 24 kg. The kit includes the station, HD camera, interchangeable nozzles and installation accessories.
What connection requirements and electrical compatibility does this equipment have?
The Mlink X0 operates on 220 V AC ±10%, 50/60 Hz and requires a safe earth connection. The maximum estimated consumption is 3.3 kW. It is universally compatible with standard PCBs and allows the use of multiple nozzle sizes.
What routine maintenance does the manufacturer recommend to ensure the station’s longevity and accuracy?
It is recommended to clean the filters and nozzles regularly to prevent blockages, check the electrical connections and thermocouples, calibrate the camera and temperature sensors every 6 months, and lubricate the linear rails with suitable grease.
How does the triple-zone heating system compare with dual-zone alternatives in terms of thermal control?
The Mlink X0’s triple-zone system, with two hot-air heaters and one IR pre-heater, provides greater thermal uniformity and accuracy (±3 °C control), ideal for multilayer PCBs or BGA work, whereas dual-zone systems often have limits in homogeneity for more complex jobs.
What are the main materials, dimensions and approximate weight of the Mlink X0 station with the HD camera?
The Mlink X0 station combines a steel and anodised aluminium metal structure in its rails. Its approximate dimensions are 460 mm x 510 mm x 430 mm and the weight is around 24 kg. The kit includes the station, HD camera, interchangeable nozzles and installation accessories.
What connection requirements and electrical compatibility does this equipment have?
The Mlink X0 operates on 220 V AC ±10%, 50/60 Hz and requires a safe earth connection. The estimated maximum consumption is 3.3 kW. It is universally compatible with standard PCBs and allows work with multiple nozzle sizes.
