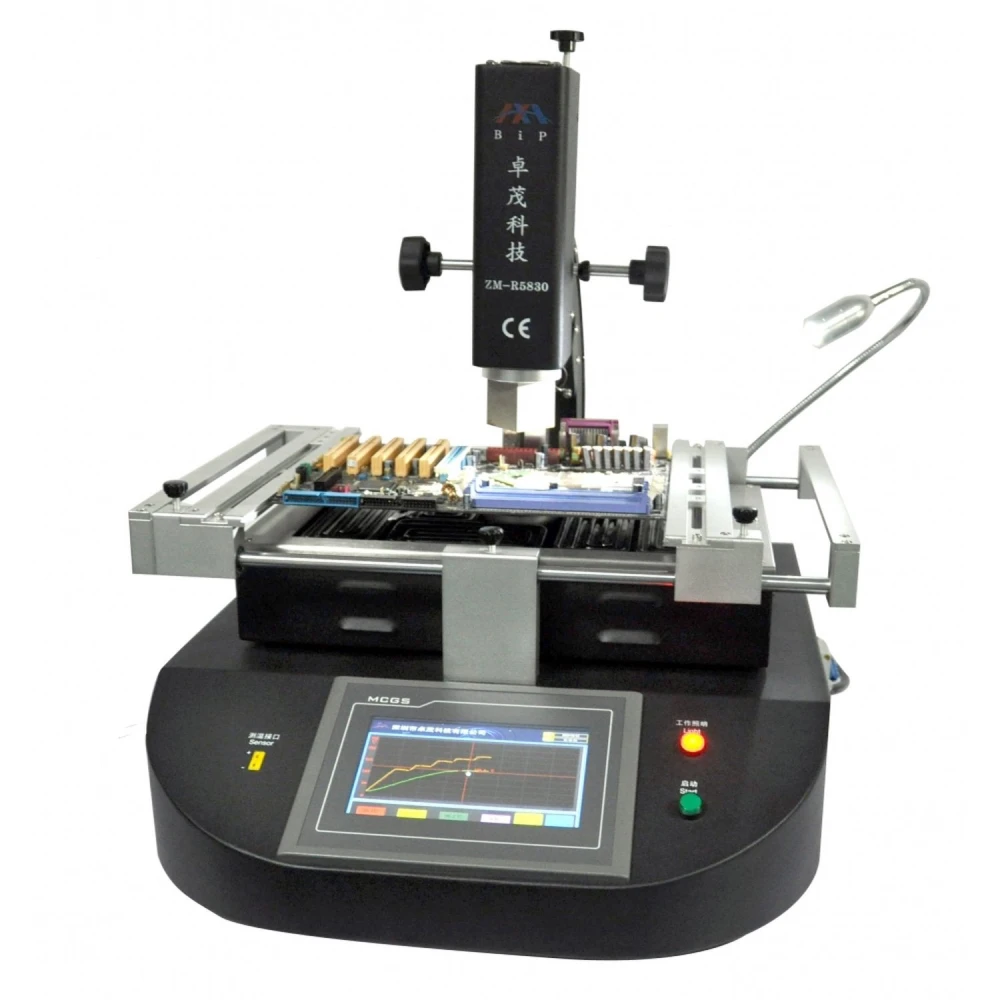

Stazione reballing Zhuomao ZM-R5830: precisione e tecnologia avanzata
Marchio: Zhuomao
IVA inclusa (IVA escl.: 1.350,00€)
La stazione reballing Zhuomao ZM-R5830 è uno strumento professionale progettato per lavori di saldatura e reballing BGA con alta precisione ed efficienza. Questa stazione si distingue per il suo sistema di regolazione precisa sugli assi X, Y e Z tramite uno स्लittamento lineare che consente un posizionamento rapido e accurato, ideale per lavori delicati su schede PCB.
Dispone di un touchscreen ad alta definizione e di controllo PLC che consente di salvare più profili di temperatura, proteggerli con password e modificare facilmente i parametri. Inoltre, integra una funzione di analisi istantanea delle curve di temperatura per un controllo dettagliato durante il processo.
La stazione dispone di tre zone di riscaldamento indipendenti: due riscaldatori ad aria calda nella parte superiore e centrale, e un riscaldatore a infrarossi (IR) nella parte inferiore per un preriscaldamento uniforme. La temperatura è controllata con una precisione di ±3 °C, e il riscaldatore superiore è regolabile liberamente mentre il secondo può muoversi verticalmente. Il riscaldatore IR inferiore garantisce una distribuzione omogenea del calore sulla scheda.
Per facilitare il lavoro, la stazione include diversi ugelli ad aria calda che ruotano a 360° e si fissano con magneti per un cambio rapido e personalizzato. La scheda PCB viene posizionata tramite una scanalatura a V con un supporto flessibile che evita deformazioni durante il riscaldamento o il raffreddamento, compatibile con qualsiasi dimensione di package BGA.
Inoltre, integra una potente ventola a flusso incrociato per accelerare il raffreddamento della scheda e migliorare l'efficienza del processo. Dispone anche di una pompa per vuoto integrata e di una penna di aspirazione esterna per manipolare rapidamente i chip.
La stazione Zhuomao ZM-R5830 include avvisi sonori per indicare la fine dei processi di dissaldatura e saldatura, e dispone di certificazione CE, sistema di arresto di emergenza e protezione automatica contro il surriscaldamento per garantire la sicurezza durante l'uso.
Caratteristiche principali:
- Potenza totale: 4500W
- Riscaldatore superiore: 800W
- Riscaldatori inferiori: 1200W (secondo) e 2400W (terzo IR)
- Alimentazione elettrica: AC220V ±10%, 50/60Hz
- Dimensioni: 530×600×600 mm
- Posizionamento: scanalatura a V con supporto regolabile universale
- Controllo della temperatura: sensore tipo K, circuito chiuso, precisione ±3 °C
- Dimensione massima PCB: 350×330 mm; minima: 20×20 mm
- Modulo di controllo della temperatura sensibile e touchscreen di Taiwan
- Peso: 34 kg
Usi tipici: Riparazione e reballing di chip BGA su schede elettroniche, saldatura di componenti delicati, lavori che richiedono un controllo preciso della temperatura e un posizionamento esatto.
Compatibilità: Compatibile con schede PCB di diverse dimensioni e vari package BGA grazie al suo supporto flessibile e regolabile.
Attualmente, la stazione reballing Zhuomao ZM-R5830 non è disponibile a magazzino. Ti consigliamo di contattare il nostro team per conoscere alternative o le date di riassortimento.
- Regolazione ad alta precisione degli assi X, Y e Z con slitta lineare
- Touchscreen HD con controllo PLC e profili salvabili
- Tre zone di riscaldamento indipendenti con controllo ±3 °C
- Ugelli ad aria calda girevoli a 360° con magnete per un cambio facile
- Supporto a scanalatura a V per evitare la deformazione della PCB
- Ventola a flusso incrociato per un raffreddamento rapido
- Pompa per vuoto integrata e penna di aspirazione esterna
- Avvisi sonori per la fine dei processi
- Certificazione CE e sistemi di sicurezza integrati
- Dimensioni compatte e peso di 34 kg per una maggiore stabilità
Domande e risposte dei clienti
Quines són les dimensions, el pes i el contingut inclòs a la caixa de l'estació ZM-R5830?
Les dimensions aproximades de l'estació són 690 mm × 630 mm × 600 mm i el pes és d'uns 55 kg. El contingut habitualment inclou l'estació principal, un set de boquilles d'aire calent, fixació flexible tipus V per a PCB, bomba de buit, pen de succió, cables d'alimentació i manual. Es recomana verificar amb el distribuïdor la llista exacta d'accessoris.
Amb quins requisits elèctrics i de compatibilitat treballa la ZM-R5830?
La ZM-R5830 requereix alimentació de 220 V AC (±10%), 50-60 Hz, i un consum màxim d'aproximadament 5000 W. És compatible amb una àmplia gamma de PCBs i tota mena d'encapsulats BGA, en part gràcies a la personalització de boquilles i subjeccions. No és compatible amb preses de 110 V sense un transformador adequat.
Quin manteniment requereix l'estació i quins són els seus punts crítics de desgast?
El manteniment inclou la neteja regular de boquilles i sensors, la comprovació dels termoparells tipus K i la revisió periòdica del sistema de fixació de PCB i el ventilador de flux creuat. Els components més crítics solen ser les resistències de calefacció i els sensors, els quals tenen recanvis disponibles.
L'estació ZM-R5830 disposa de certificacions o proteccions de seguretat reconegudes?
Sí, la ZM-R5830 compta amb certificació CE, sistemes d'aturada d'emergència i doble protecció per sobreescalfament, complint normatives de seguretat elèctrica industrial europees, cosa que redueix riscos d'operació i danys per fallades tèrmiques.
What are the dimensions, weight and included contents of the ZM-R5830 station box?
The station measures approximately 690 mm × 630 mm × 600 mm and weighs around 55 kg. The box usually includes the main station, a set of hot-air nozzles, a V-type flexible PCB fixture, a vacuum pump, suction pen, power cables and manual. It is recommended to check the exact accessory list with the distributor.
What electrical and compatibility requirements does the ZM-R5830 work with?
The ZM-R5830 requires a 220 V AC (±10%), 50-60 Hz supply, and a maximum consumption of approximately 5000 W. It is compatible with a wide range of PCBs and all types of BGA packages, partly thanks to customisable nozzles and fixtures. It is not compatible with 110 V sockets without a suitable transformer.
What maintenance does the station require, and what are its main wear points?
Maintenance includes regular cleaning of nozzles and sensors, checking the K-type thermocouples and periodic inspection of the PCB clamping system and cross-flow fan. The most critical components are usually the heating elements and sensors, for which spare parts are available.
Does the ZM-R5830 station have recognised safety certifications or protections?
Yes, the ZM-R5830 has CE certification, emergency stop systems and dual overheat protection, complying with European industrial electrical safety regulations, which reduces operating risks and damage caused by thermal faults.
What are the dimensions, weight and box contents of the ZM-R5830 station?
The station measures approximately 690 mm × 630 mm × 600 mm and weighs around 55 kg. The contents usually include the main station, hot-air nozzle set, flexible V-type PCB fixture, vacuum pump, suction pen, power cables and manual. It is recommended to check the exact accessories list with the distributor.
What electrical and compatibility requirements does the ZM-R5830 work with?
The ZM-R5830 requires a 220 V AC (±10%), 50–60 Hz supply, and a maximum consumption of approximately 5000 W. It is compatible with a wide range of PCBs and all types of BGA packages, partly thanks to customisable nozzles and fixtures. It is not compatible with 110 V mains without a suitable transformer.
