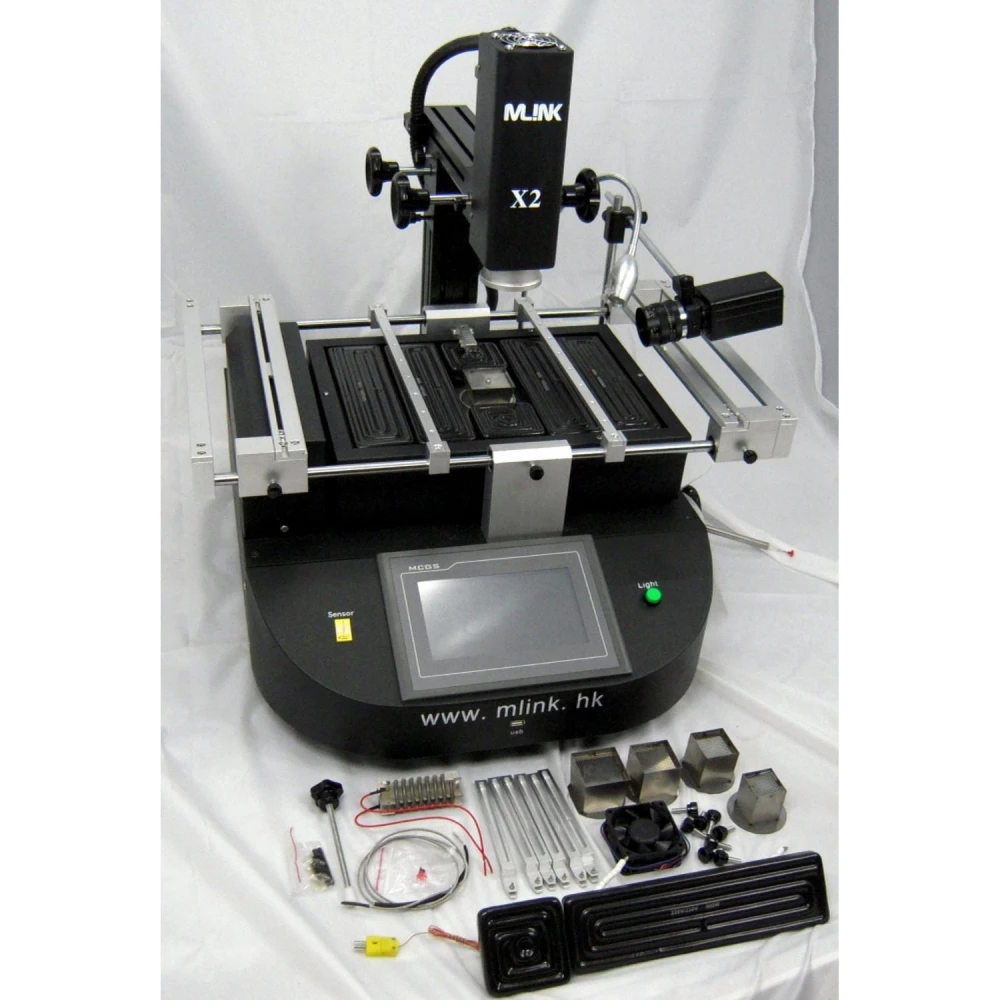

Stazione saldante Mlink X2 con camera per elettronica professionale
Marchio: Mlink
IVA inclusa (IVA escl.: 1.229,00€)
La stazione saldante Mlink X2 con camera è uno strumento professionale progettato per eseguire saldature e dissaldature di componenti elettronici con elevata precisione ed efficienza. Ideale per interventi di riparazione e reballing BGA, questa stazione offre un controllo avanzato della temperatura e del posizionamento per garantire risultati ottimali.
Caratteristiche principali:
- Posizionamento preciso: Dotata di un sistema di scorrimento liner che consente regolazioni precise sugli assi X, Y e Z, facilitando il posizionamento rapido e accurato dei componenti.
- Touchscreen ad alta definizione: Controllo PLC con touchscreen di Taiwan che consente di salvare più profili, protezione con password e funzioni di modifica, oltre all'analisi istantanea delle curve di temperatura.
- Riscaldamento indipendente in tre zone: Dispone di tre aree di riscaldamento indipendenti: due riscaldatori ad aria calda (800W e 1200W) e un riscaldatore a infrarossi (2700W) per il preriscaldamento, con controllo della temperatura entro ±3 °C.
- Ugelli ad aria calda rotanti: Ugelli che ruotano a 360° con magnete per una facile installazione e sostituzione, personalizzabili in base alle esigenze.
- Controllo avanzato della temperatura: Termocoppia tipo K ad alta precisione con controllo ad anello chiuso e compensazione automatica, gestita da un modulo PLC per un controllo accurato.
- Sistema di posizionamento per PCB: Scanalatura a V con supporto flessibile per proteggere la scheda durante il riscaldamento e il raffreddamento, compatibile con qualsiasi dimensione di package BGA.
- Raffreddamento rapido: Potente ventilatore a flusso incrociato per accelerare il raffreddamento della scheda e migliorare l'efficienza del lavoro.
- Pompa del vuoto integrata: Include pompa del vuoto e penna di aspirazione esterna per una rapida movimentazione dei chip.
- Sistema di allarme e sicurezza: Allarme al termine della saldatura o dissaldatura, certificazione CE, arresto di emergenza e protezione automatica contro il surriscaldamento e i guasti elettrici.
- Sistema di visione CCD: Consente un controllo visivo preciso del processo di saldatura e dissaldatura BGA, garantendo qualità e accuratezza del lavoro.
Specifiche tecniche:
| # | Parametro | Dettaglio |
|---|---|---|
| 1 | Potenza totale | 4800W |
| 2 | Riscaldatore superiore | 800W |
| 3 | Riscaldatore inferiore | Secondo riscaldatore 1200W, terzo riscaldatore IR 2700W |
| 4 | Alimentazione elettrica | AC 220V ±10%, 50/60Hz |
| 5 | Dimensioni | 635 × 600 × 560 mm |
| 6 | Posizionamento | Scanalatura a V, supporto per PCB regolabile in tutte le direzioni con fissaggio universale esterno |
| 7 | Controllo della temperatura | Sensore tipo K, circuito chiuso, precisione ±3°C |
| 8 | Dimensione PCB compatibile | Minimo 20 × 20 mm, massimo 410 × 370 mm |
| 9 | Selezione elettrica | Modulo di controllo della temperatura sensibile + touchscreen di Taiwan + PLC Delta |
| 10 | Peso netto | 50 kg |
Usi tipici:
- Riparazione e reballing di chip BGA su schede elettroniche.
- Saldatura e dissaldatura di componenti elettronici nell'elettronica di consumo e nell'automotive.
- Processi che richiedono un controllo preciso della temperatura e del posizionamento per evitare danni alle PCB.
- Applicazioni professionali in laboratori di riparazione elettronica e centri di assistenza tecnica.
Compatibilità: Compatibile con schede PCB di varie dimensioni da 20×20 mm fino a 410×370 mm e con qualsiasi dimensione di package BGA, ideale per elettronica avanzata e lavori di precisione.
Nota importante: Al momento questo prodotto è esaurito. Puoi richiedere una notifica per essere informato quando tornerà disponibile.
- Posizionamento preciso sugli assi X, Y, Z con regolazione rapida
- Touchscreen ad alta definizione con controllo PLC e profili salvabili
- Tre zone di riscaldamento indipendenti con controllo ±3 °C
- Ugelli ad aria calda rotanti a 360° con magnete per cambio facile
- Termocoppia tipo K con controllo ad anello chiuso e compensazione automatica
- Scanalatura a V con supporto flessibile per proteggere la PCB durante il processo
- Ventilatore a flusso incrociato per un raffreddamento rapido della scheda
- Pompa del vuoto integrata e penna di aspirazione per una rapida movimentazione
- Sistema di allarme e sicurezza con arresto di emergenza e doppia protezione
- Sistema di visione CCD per il controllo visivo durante saldatura e dissaldatura
Domande e risposte dei clienti
Quins són els principals avantatges de treballar amb l’Estació Mlink X2 respecte a altres estacions de rework BGA similars?
L’Estació Mlink X2 destaca pel seu sistema de lliscament lineal als eixos X, Y i Z, que permet ajustos de precisió i posicionament ràpid. Inclou una pantalla tàctil d’alta definició per a un control intuïtiu, gestió de perfils i protecció mitjançant contrasenya. Ofereix tres zones de calefacció independents amb control de temperatura fi (tolerància ±3 °C) i anàlisi immediata de la corba tèrmica, millorant la repetibilitat i permetent perfilar processos segons el component. En comparació amb alternatives, sol facilitar canvis ràpids de boquilla i ajustos de calefacció, optimitzant temps i reduint errors de manipulació.
Quines dimensions i pes aproximat té l’Estació Mlink X2 i què inclou la caixa en comprar-la?
Les especificacions de dimensions i pes exactes poden tenir lleugeres variacions segons el lot, però aquest tipus d’equip generalment té una base d’aproximadament 600 mm x 500 mm i una alçada propera als 500 mm, amb un pes al voltant dels 30-40 kg. El contingut típic de la caixa inclou l’estació principal, càmera integrada, boquilles per a aire calent (diverses mides), cable d’alimentació, joc d’eines accessòries per a manipulació de BGA, manual i kit bàsic de manteniment. És aconsellable confirmar els llistats actualitzats amb el distribuïdor.
A quin voltatge i requisits elèctrics s’ha de connectar l’Estació Mlink X2?
L’Estació Mlink X2 sol funcionar amb una alimentació estàndard de 220 V CA, 50/60 Hz, i requereix una presa amb connexió a terra i capacitat per suportar consums superiors a 2 kW en pic, depenent dels calefactors activats. No és compatible amb presa de 110 V sense un transformador adequat. L’ús d’un estabilitzador de voltatge és recomanable per protegir l’electrònica de control.
Quin és el manteniment preventiu necessari per garantir la vida útil i la precisió de l’estació?
Es recomana la neteja periòdica dels rails lineals i dels sistemes de moviment per evitar l’acumulació de pols o residus, la verificació de l’estat de les boquilles i l’ajust/manteniment anual dels sensors de temperatura. El filtratge d’aire i la comprovació visual dels cables i connexions d’alimentació prevenen fallades prematures. És clau utilitzar només recanvis originals i respectar el calendari suggerit pel fabricant.
Quines limitacions tècniques presenta quant a mides màximes i mínimes de components BGA que pot manipular?
L’Estació Mlink X2 permet manipular una àmplia gamma de components BGA, generalment suportant encapsulats des de 5 mm x 5 mm fins a plaques completes d’uns 400 mm x 400 mm. Tanmateix, el límit exacte depèn de les boquilles subministrades i de la capacitat del sistema de desplaçament i subjecció. Manipular components significativament més petits o més grans fora d’aquest rang pot requerir accessoris especials.
What are the main advantages of working with the Mlink X2 Station compared with other similar BGA rework stations?
The Mlink X2 Station stands out for its linear sliding system on the X, Y and Z axes, enabling precision adjustment and fast positioning. It includes a high-definition touchscreen for intuitive control, profile management and password protection. It offers three independent heating zones with fine temperature control (±3 °C tolerance) and immediate thermal curve analysis, improving repeatability and allowing process profiling according to the component. Compared with alternatives, it usually makes nozzle changes and heating adjustments quicker, optimising time and reducing handling errors.
What dimensions and approximate weight does the Mlink X2 Station have, and what is included in the box when purchased?
Exact dimensions and weight may vary slightly by batch, but this type of equipment generally has a base of approximately 600 mm x 500 mm and a height close to 500 mm, with a weight of around 30–40 kg. Typical box contents include the main station, integrated camera, hot-air nozzles (various sizes), power cable, accessory tool set for BGA handling, manual and basic maintenance kit. It is advisable to confirm the latest list with the distributor.
What voltage and electrical requirements must the Mlink X2 Station be connected to?
The Mlink X2 Station usually operates on standard 220 V AC, 50/60 Hz supply and requires an earthed socket capable of handling peak consumption above 2 kW, depending on which heaters are active. It is not compatible with 110 V mains without a suitable transformer. Using a voltage stabiliser is recommended to protect the control electronics.
What preventive maintenance is needed to ensure the station’s service life and accuracy?
Regular cleaning of the linear rails and motion systems is recommended to prevent dust or residue build-up, along with checking the condition of the nozzles and annual adjustment/maintenance of the temperature sensors. Air filtration and visual inspection of power cables and connections help prevent premature failures. It is essential to use only original spare parts and follow the manufacturer’s recommended schedule.
What technical limitations does it have regarding the maximum and minimum BGA component sizes it can handle?
The Mlink X2 Station can handle a wide range of BGA components, generally supporting packages from 5 mm x 5 mm up to full boards of around 400 mm x 400 mm. However, the exact limit depends on the supplied nozzles and the capacity of the movement and clamping system. Handling significantly smaller or larger components outside this range may require special accessories.
