Protoshield con mini breadboard per Arduino

Name: Protoshield con mini breadboard per Arduino
Brand: satkit
SKU: A030101-proto-uno
Price: 4.51 EUR
Availability: InStock

Marchio: satkit

Sii il primo a recensire questo prodotto

4,51€

IVA inclusa (IVA escl.: 3,70€)

Disponibile - Spedizione immediata

Consegna standard Mer, Apr 22 - Ven, Apr 24

Consegna espressa Lun, Apr 20 - Mar, Apr 21

Resi entro 30 giorni

Quantità

Resi gratuiti entro 30 giorni

Transazione sicura

Consegna gratuita Per ordini superiori a 300€

Resi facili Politica di reso di 30 giorni

Pagamento sicuro Checkout 100% sicuro

Garanzia di qualità Solo prodotti originali

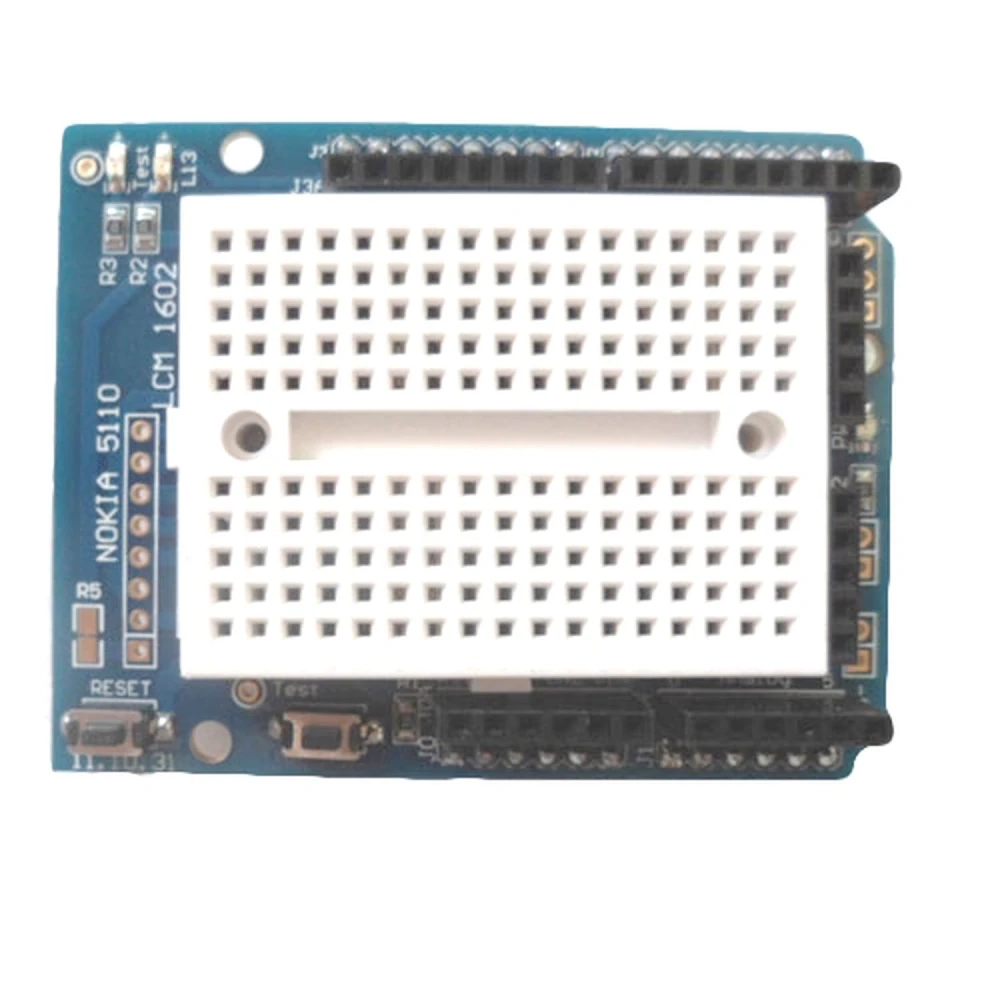

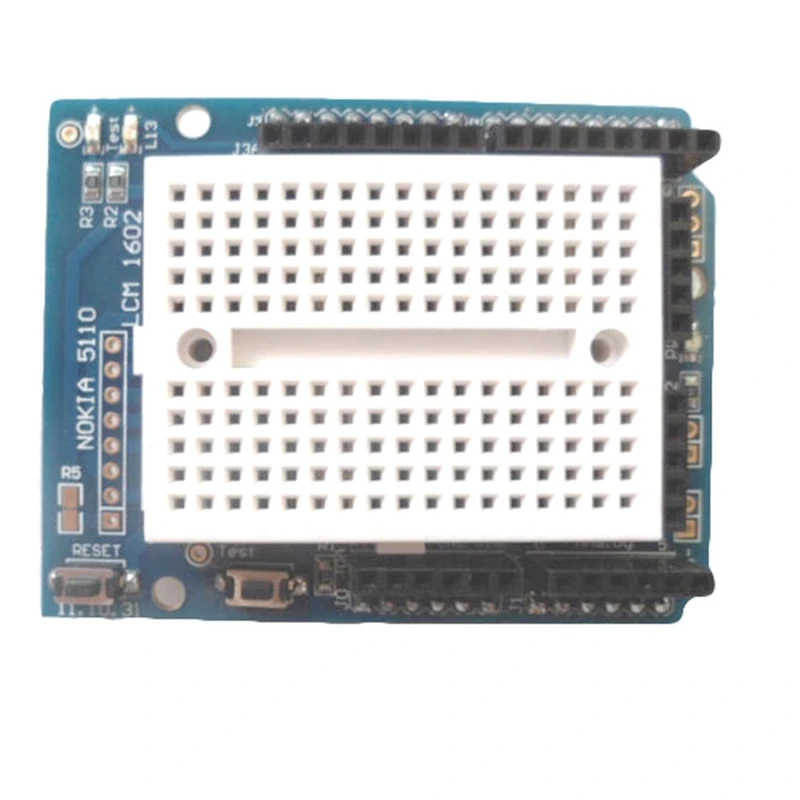

La Protoshield con Mini Breadboard per Arduino è uno strumento essenziale per sviluppatori e appassionati che desiderano realizzare prototipi in modo rapido ed efficiente. Questa scheda combina la funzionalità di uno shield per Arduino con una mini breadboard integrata, consentendo collegamenti temporanei senza bisogno di saldature.

Caratteristiche principali:

Include 1 pulsante di reset e 1 pulsante per uso generale per facilitare il controllo dei tuoi progetti.
Dispone di 2 circuiti LED integrati per indicare stati o attività.
Pin chiave esposti: 5V, GND e Raw per collegamenti elettrici diretti.
Spazio SOIC per integrare facilmente circuiti integrati (IC).
Mini breadboard con 170 punti di connessione per collegamenti versatili e ordinati.
Retro autoadesivo che consente di fissare la scheda su diverse superfici per una maggiore stabilità.
Dimensioni compatte di 4.4 x 3.4 x 1 cm, ideali per progetti con spazio limitato.

Usi tipici:

Prototipazione rapida di circuiti elettronici con Arduino.
Sviluppo di progetti DIY e kit di elettronica fai da te.
Test ed esperimenti con componenti elettronici senza bisogno di saldare.
Formazione e apprendimento di elettronica e programmazione con Arduino.

Compatibilità: Questa scheda è progettata specificamente per essere compatibile con schede Arduino standard, facilitandone l'integrazione in progetti esistenti e nuovi.

Con questa scheda potrai ottimizzare il tuo flusso di lavoro nello sviluppo di prototipi, combinando la praticità della breadboard con le funzionalità aggiuntive di uno shield per Arduino. Il suo design compatto e pratico la rende un accessorio indispensabile per qualsiasi appassionato di elettronica.

1 pulsante di reset e 1 pulsante per uso generale integrati
2 circuiti LED per indicazione visiva
Pin 5V, GND e Raw esposti per collegamenti semplici
Spazio SOIC per integrare circuiti integrati (IC)
Mini breadboard con 170 punti di connessione per prototipazione versatile
Retro autoadesivo per un fissaggio sicuro
Dimensioni compatte di 4.4 x 3.4 x 1 cm ideali per spazi ridotti

Domande e risposte dei clienti

Quines són les dimensions exactes i el pes de la placa i la breadboard?

La mini breadboard fa 44 mm x 34 mm x 10 mm. El shield, compatible amb Arduino Uno, té aproximadament 68.6 mm x 53.4 mm x 1.6 mm. El conjunt pesa prop de 38 g en total.

Quins avantatges ofereix fer servir aquest protoshield en lloc de soldar directament sobre una protoboard?

El Protoshield permet prototipat sense soldadura gràcies a la breadboard extraïble, cosa que facilita canvis ràpids i evita errors permanents. A més, exposa pins i afegeix botons i LEDs integrats per a proves, a diferència d’una protoboard comuna.

Quin és el corrent màxim segur per a cada pista de la protoshield?

Les pistes de coure estàndard d’aquest shield suporten fins a 1 A de manera segura, tot i que es recomana limitar-lo a 0.5 A per minimitzar l’escalfament i preservar la integritat davant connexions repetides.

Necessito eines especials per instal·lar el shield sobre Arduino?

La instal·lació és directa: només cal inserir-lo sobre els headers de l’Arduino, sense necessitat d’eines addicionals. La mini breadboard es pot enganxar o retirar segons calgui.

What are the exact dimensions and weight of the board and the breadboard?

The mini breadboard measures 44 mm x 34 mm x 10 mm. The shield, compatible with Arduino Uno, measures approximately 68.6 mm x 53.4 mm x 1.6 mm. The set weighs about 38 g in total.

What advantages does using this protoshield offer compared with soldering directly on a protoboard?

The Protoshield allows solder-free prototyping using the removable breadboard, making quick changes easier and avoiding permanent mistakes. It also exposes pins and adds integrated buttons and LEDs for testing, unlike a standard protoboard.

What is the maximum safe current for each track on the protoshield?

The standard copper tracks on this shield support up to 1 A safely, although it is recommended to limit it to 0.5 A to minimise heating and preserve integrity during repeated connections.

Do I need special tools to install the shield on Arduino?

Installation is straightforward: simply plug it onto the Arduino headers, with no additional tools required. The mini breadboard can be attached or removed as needed.

What are the exact dimensions and weight of the board and breadboard?

The mini breadboard measures 44 mm x 34 mm x 10 mm. The shield, compatible with Arduino Uno, is approximately 68.6 mm x 53.4 mm x 1.6 mm. The set weighs about 38 g in total.

What advantages does using this protoshield offer compared with soldering directly on a protoboard?
