Stencil iPhone 4S per saldatura BGA - Dima precisa Mlink

Name: Stencil iPhone 4S per saldatura BGA - Dima precisa Mlink
Brand: Mlink
SKU: stencils-iphone4s
Price: 3.66 EUR
Availability: InStock

Marchio: Mlink

Sii il primo a recensire questo prodotto

3,66€

IVA inclusa (IVA escl.: 3,00€)

Ne restano solo 4 in magazzino: ordina subito!

Consegna standard Mer, Apr 22 - Ven, Apr 24

Consegna espressa Lun, Apr 20 - Mar, Apr 21

Resi entro 30 giorni

Quantità

Resi gratuiti entro 30 giorni

Transazione sicura

Consegna gratuita Per ordini superiori a 300€

Resi facili Politica di reso di 30 giorni

Pagamento sicuro Checkout 100% sicuro

Garanzia di qualità Solo prodotti originali

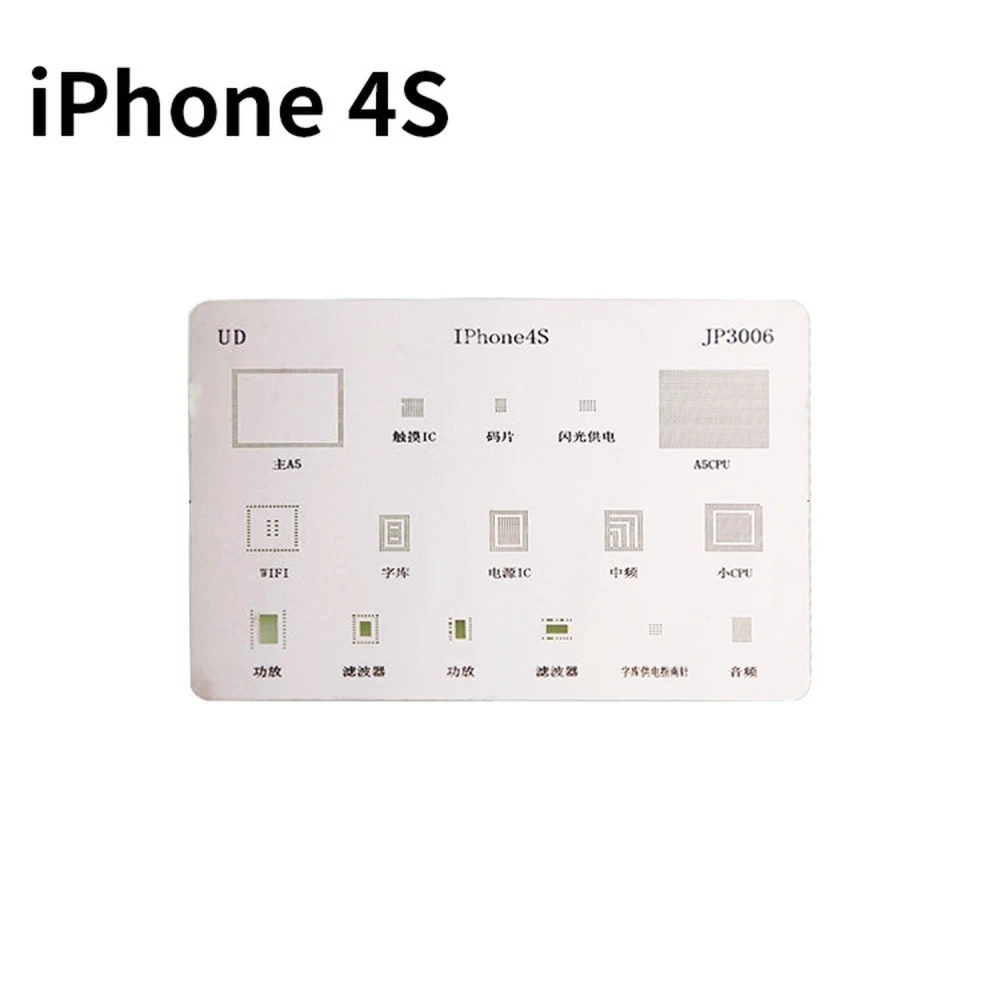

Lo Stencil iPhone 4S è uno strumento essenziale per i tecnici specializzati nella riparazione di dispositivi Apple, in particolare per il modello iPhone 4S. Questa dima è progettata per il processo di reballing BGA, consentendo un’applicazione precisa e uniforme della saldatura sugli integrati del dispositivo.

Caratteristiche principali:

Dima a calore diretto che include tutti gli integrati BGA dell’iPhone 4S.
Prodotto da Mlink, riconosciuta per la qualità degli accessori per stazioni di saldatura.
Consente una saldatura efficiente e precisa, facilitando la riparazione di chip e componenti integrati.
Compatibile esclusivamente con l’iPhone 4S, garantendo un adattamento perfetto.

Usi tipici:

Reballing di chip BGA nell’iPhone 4S per ripristinare le connessioni elettriche.
Riparazione di integrati che richiedono precisione nell’applicazione della saldatura.
Uso in stazioni di saldatura e strumenti di reballing per dispositivi Apple.

Compatibilità: Questa dima stencil è progettata specificamente per l’iPhone 4S e non è compatibile con altri modelli di iPhone o dispositivi.

Con questa dima, i professionisti della riparazione possono assicurare un lavoro di alta qualità, riducendo il rischio di danni e migliorando l’efficienza nel processo di saldatura.

Dima a calore diretto per integrati BGA dell’iPhone 4S
Prodotta da Mlink, specialista in accessori per saldatura
Consente reballing e riparazione precisa di chip BGA
Compatibile esclusivamente con iPhone 4S
Ideale per tecnici di riparazione e stazioni di saldatura

Domande e risposte dei clienti

Quin és el material i el gruix de la placa stencil per a iPhone 4S, i com afecta la seva durabilitat i precisió?

Aquesta placa stencil està fabricada en acer inoxidable d’aproximadament 0,12 mm de gruix, un material seleccionat per la seva resistència a la deformació i la seva alta durabilitat durant múltiples cicles tèrmics. El gruix ajuda a aconseguir una bona precisió en el dipòsit d’estany, minimitzant el risc de fuites o excessos durant el procés de BGA reballing.

Hi està inclosa tota la varietat de matrius BGA per als integrats principals de l’iPhone 4S a la placa?

Sí, aquesta placa stencil integra les matrius per a tots els principals integrats BGA utilitzats a l’iPhone 4S, cobrint CPU, memòria, baseband i components d’alimentació. Recomanem confirmar visualment si hi ha una variant molt poc habitual, ja que la cobertura abasta els xips més estàndard del model.

Quines recomanacions de temperatura i flux d’aire s’han de tenir en compte en fer servir aquest stencil en un procés de calor directe?

El recomanat és treballar en un rang de 260–300 °C, amb un flux d’aire moderat (aprox. 20–30 L/min), per aconseguir la fusió adequada de la soldadura sense deformar el stencil. Fer servir temperatures superiors pot afectar la forma de les obertures i escurçar la vida útil de la placa.

Amb quin tipus de boles de soldadura (diàmetre i material) és compatible aquest stencil?

El stencil està dissenyat per fer-se servir amb boles d’estany de 0,3 mm de diàmetre tipus Sn63/Pb37, que coincideixen amb el pitch de la majoria dels integrats de l’iPhone 4S. Cal verificar la mida específica del xip a rebolejar, tot i que en la gran majoria 0,3 mm resulta òptim.

Quins són els principals problemes d’alineació o deformació que poden aparèixer i com es poden evitar?

Els principals riscos són el desplaçament de la placa durant l’aplicació de calor i la deformació per sobreescalfament. Es recomana fixar-la fermament i evitar superar els 320 °C. Després de diversos usos, inspeccioneu visualment la planitud i les obertures per descartar danys.

What are the material and thickness of the stencil plate for iPhone 4S, and how do they affect its durability and precision?

This stencil plate is made from stainless steel with an approximate thickness of 0.12 mm, a material chosen for its resistance to warping and high durability through multiple thermal cycles. The thickness helps achieve good precision when depositing solder, minimising the risk of leaks or excess during the BGA reballing process.

Is the full range of BGA templates for the main iPhone 4S ICs included on the plate?

Yes, this stencil plate includes templates for all the main BGA ICs used in the iPhone 4S, covering CPU, memory, baseband and power components. We recommend visually checking if there is a very uncommon variant, as the coverage includes the most standard chips for this model.

What temperature and airflow recommendations should be considered when using this stencil in a direct heat process?

The recommended working range is 260–300 °C, with moderate airflow (approx. 20–30 L/min), to achieve proper solder melting without warping the stencil. Using higher temperatures may affect the shape of the openings and shorten the service life of the plate.

What type of solder balls (diameter and material) is this stencil compatible with?

The stencil is designed to be used with 0.3 mm Sn63/Pb37 solder balls, which match the pitch of most iPhone 4S ICs. The specific size of the chip to be reballed should be checked, although in the vast majority of cases 0.3 mm is optimal.

What are the main alignment or warping issues that can occur, and how can they be avoided?

The main risks are the plate shifting during heat application and warping due to overheating. It is recommended to secure it firmly and avoid exceeding 320 °C. After several uses, visually inspect the flatness and openings to rule out damage.
