Misuratore LCR portatile TH2822A per capacità e impedenza 100Hz-10kHz
Marchio: Tonghui
IVA inclusa (IVA escl.: 155,00€)

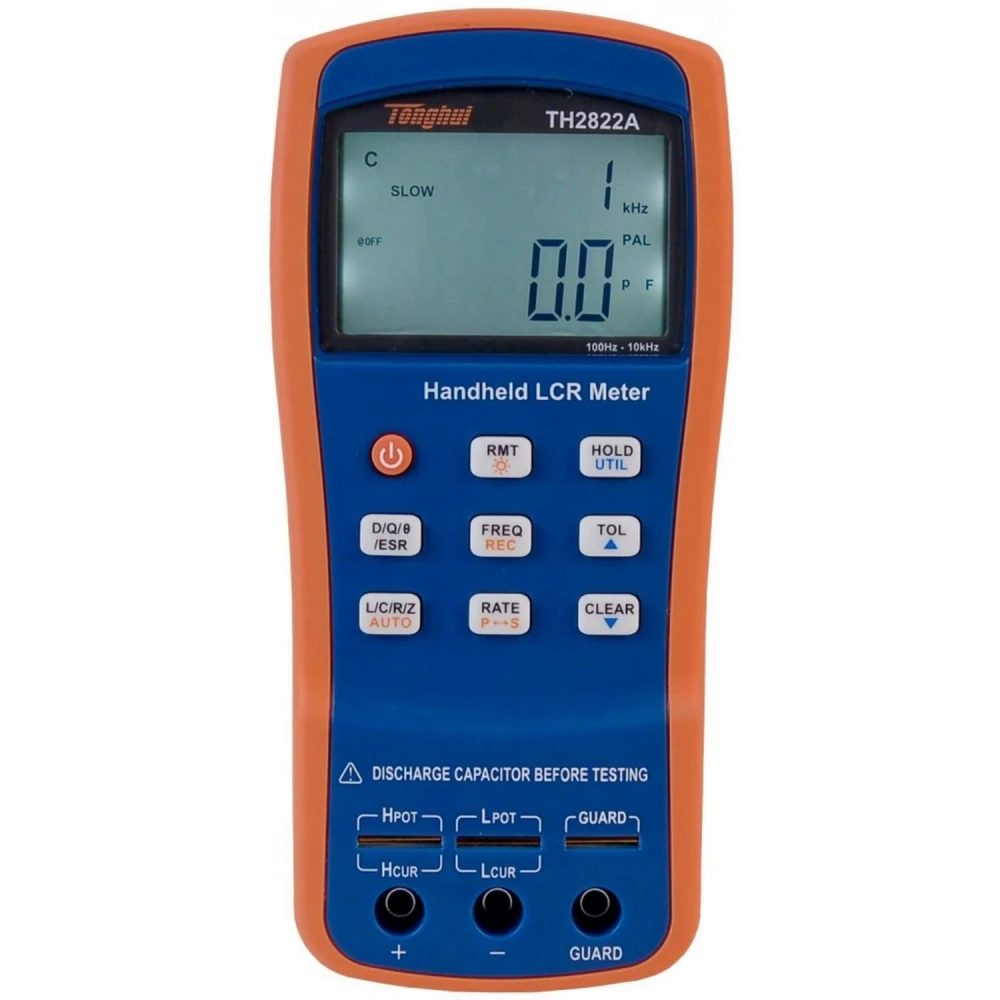

Il misuratore LCR portatile TH2822A è uno strumento avanzato progettato per misurare parametri elettrici come induttanza (L), capacità (C), resistenza (R) e impedenza (Z) con alta precisione. Dotato di un display LCD retroilluminato che mostra simultaneamente parametri primari e secondari, questo misuratore facilita una lettura rapida e chiara dei dati.
Il suo design compatto e leggero, con scocca bicolore, unisce estetica e funzionalità, rendendone l'uso comodo ed efficiente. Il TH2822A supporta frequenze di prova fino a 10 kHz e offre una risoluzione del fattore di dissipazione (D) di 0.0001, consentendo misurazioni ultra precise.
Caratteristiche principali
- Precisione di base della misurazione dello 0.25%
- Frequenza massima del segnale di prova: 10 kHz
- Risoluzione di 40,000 conteggi per i parametri primari
- Consumo energetico ultra basso: tipico 25 mA
- Funzione intelligente Auto LCR per misurazioni automatiche
- Velocità di misurazione rapida: fino a 4 misurazioni al secondo
- Configurazione innovativa dei terminali: slot di prova a 5 terminali e connettore banana a 3 terminali
- Correzione automatica di circuito aperto e cortocircuito
- Indicatore di batteria scarica e spegnimento automatico configurabile
- Interfaccia Mini-USB compatibile con SCPI per comunicazione e controllo remoto
Usi tipici
Questo misuratore è ideale per tecnici e appassionati che lavorano con componenti elettronici, in particolare componenti SMD, consentendo di misurare con precisione capacità, impedenza e altri parametri elettrici essenziali per la diagnosi e lo sviluppo di circuiti elettronici.
Inoltre, la compatibilità con pinze Kelvin a 4 terminali (modelli TH26009C e TH26029C) facilita la misurazione su componenti piccoli e a montaggio superficiale.
Specifiche tecniche
- Parametri misurati: L, C, R, Z, D, Q, ESR
- Modalità di circuito equivalente: Serie e parallelo
- Modalità di misurazione: Manuale e automatica
- Velocità di misurazione: 4 misurazioni/secondo (rapida), 1.5 misurazioni/secondo (lenta)
- Modalità di tolleranza: 1%, 5%, 10%, 20% (20% non disponibile per TH2822)
- Protezione ingresso: fusibile 0.1A / 250V
- Alimentazione: batteria alcalina da 9V (IEC 6LR61)
- Durata della batteria: fino a 16 ore con retroilluminazione spenta
- Dimensioni: 190mm x 90mm x 41mm
- Peso: 350g
- Condizioni di funzionamento: 0°C a 40°C, umidità relativa fino a 90%
- Normative di sicurezza e EMC: IEC 61010-1:2001; IEC 61326-2-1:2005
Compatibilità e software
Il misuratore TH2822A include un'interfaccia Mini-USB per il collegamento al PC, consentendo la comunicazione dei dati e il controllo remoto tramite il software gratuito FastAccess disponibile sul sito del produttore.
Stato di disponibilità
Attualmente questo prodotto è non disponibile. Consigliamo di verificare la disponibilità futura o prodotti alternativi nel nostro negozio.
- Precisione di base dello 0.25% per misurazioni affidabili
- Frequenza massima di prova di 10 kHz per diverse applicazioni
- Display LCD retroilluminato con visualizzazione doppia dei parametri
- Consumo energetico ultra basso, fino a 16 ore di utilizzo continuo
- Funzioni automatiche per misurazioni rapide e semplici
- Interfaccia Mini-USB per collegamento e controllo via PC
- Correzione automatica di circuito aperto e cortocircuito per una maggiore precisione
- Compatibile con pinze Kelvin a 4 terminali per componenti SMD
Domande e risposte dei clienti
Quins components principals puc mesurar amb el LCR Meter TH2822A i quins són els seus rangs de mesura?
El TH2822A permet mesurar inductància (L), capacitat (C) i resistència (R) de components passius. Els rangs típics abasten des de nanohenris (nH) fins a henris (H) per a la inductància, picofarads (pF) fins a milifarads (mF) per a la capacitat, i miliohms (mΩ) fins a megaohms (MΩ) per a la resistència, tot i que els valors exactes depenen de la configuració i de les proves específiques.
Quines opcions de connectivitat i transferència de dades ofereix aquest mesurador per registrar o analitzar resultats en un PC?
El mesurador TH2822A incorpora una interfície USB que facilita la transferència de dades i el control remot des d’un PC, permetent registrar i analitzar resultats mitjançant el programari compatible proporcionat pel fabricant.
Quina precisió de mesura té el TH2822A i en quines condicions varia aquesta especificació?
El TH2822A ofereix una precisió bàsica del 0,25%. Aquesta especificació pot variar en funció del rang seleccionat, la temperatura ambient (normalment garantida al voltant de 23 °C ±5 °C) i el tipus de component sota prova. Fora d’aquestes condicions, la precisió es pot veure lleugerament compromesa.
Quin és el temps d’ús continu amb bateries estàndard i quines alternatives hi ha si es necessita més autonomia?
Amb bateries estàndard, el TH2822A pot funcionar fins a 16 hores d’ús continu. Per a necessitats de més autonomia, la versió TH2822C admet bateries recarregables compatibles, ampliant la durada segons la capacitat d’aquestes.

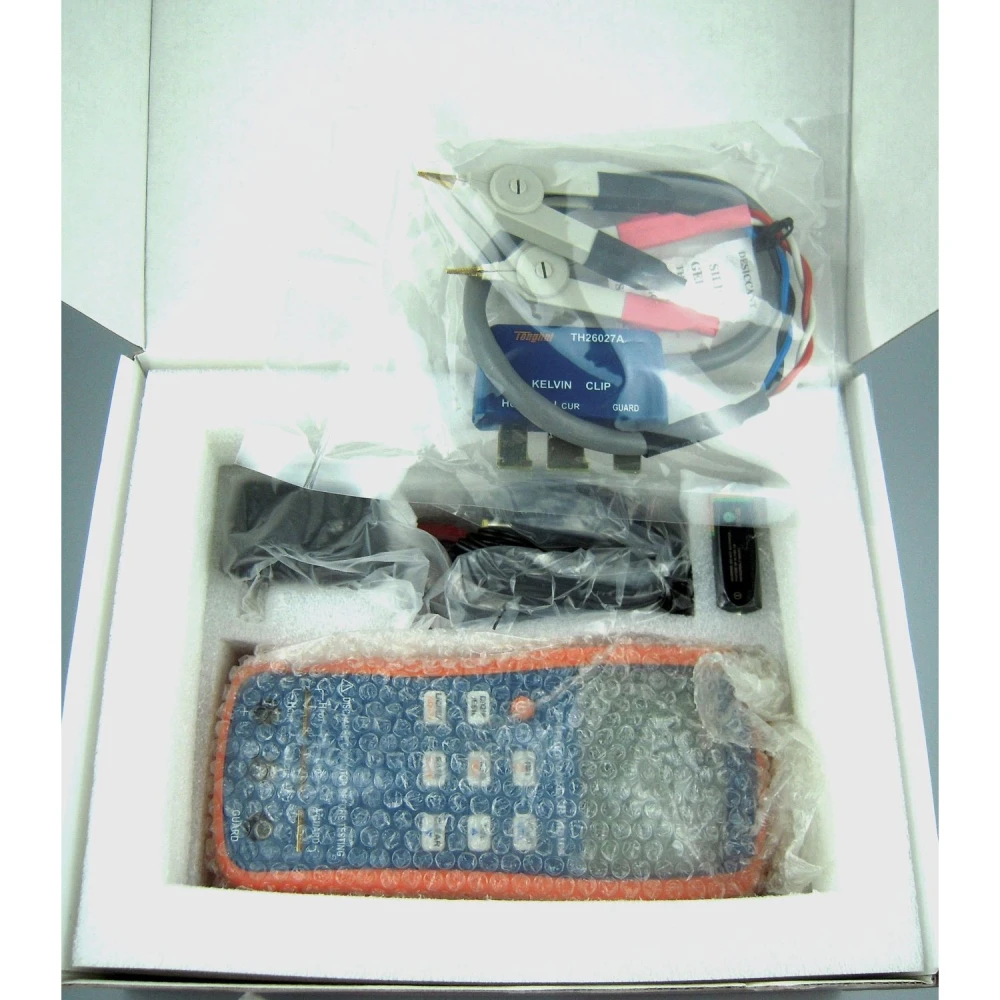

Quin tipus de puntes o accessoris de prova s’inclouen a la caixa i quines opcions hi ha per a SMD?
L’equip pot incloure puntes de prova estàndard i, opcionalment, pinces Kelvin de 4 terminals. Per a la mesura de SMD, es recomanen els models de pinces TH26009C o TH26029C, que són compatibles però potser no venen inclosos en tots els kits; convé verificar el contingut en el moment de comprar.
Which main components can I measure with the TH2822A LCR Meter, and what are its measurement ranges?
The TH2822A can measure inductance (L), capacitance (C) and resistance (R) of passive components. Typical ranges cover from nanohenries (nH) to henries (H) for inductance, picofarads (pF) to millifarads (mF) for capacitance, and milliohms (mΩ) to megaohms (MΩ) for resistance, although exact values depend on the configuration and the specific tests.
What connectivity and data transfer options does this meter offer for recording or analysing results on a PC?
The TH2822A meter includes a USB interface that makes data transfer and remote control from a PC straightforward, allowing results to be recorded and analysed using the manufacturer’s compatible software.
What measurement accuracy does the TH2822A have, and under what conditions does this specification vary?
The TH2822A offers a basic accuracy of 0.25%. This specification may vary depending on the selected range, ambient temperature (typically guaranteed at around 23 °C ±5 °C), and the type of component under test. Outside these conditions, accuracy may be slightly affected.
What is the continuous operating time with standard batteries, and what alternatives are available if longer autonomy is required?
With standard batteries, the TH2822A can operate for up to 16 hours of continuous use. For greater autonomy, the TH2822C version supports compatible rechargeable batteries, extending runtime depending on their capacity.
What type of test probes or accessories are included in the box, and what options are available for SMD?
The equipment may include standard test probes and, optionally, 4-terminal Kelvin clips. For SMD measurement, the TH26009C or TH26029C clip models are recommended; these are compatible but may not be included in all kits, so it is worth checking the contents at the time of purchase.
