Misuratore satellitare Satlink WS-6908 per puntamento preciso delle parabole
Marchio: Satlink
IVA inclusa (IVA escl.: 88,00€)

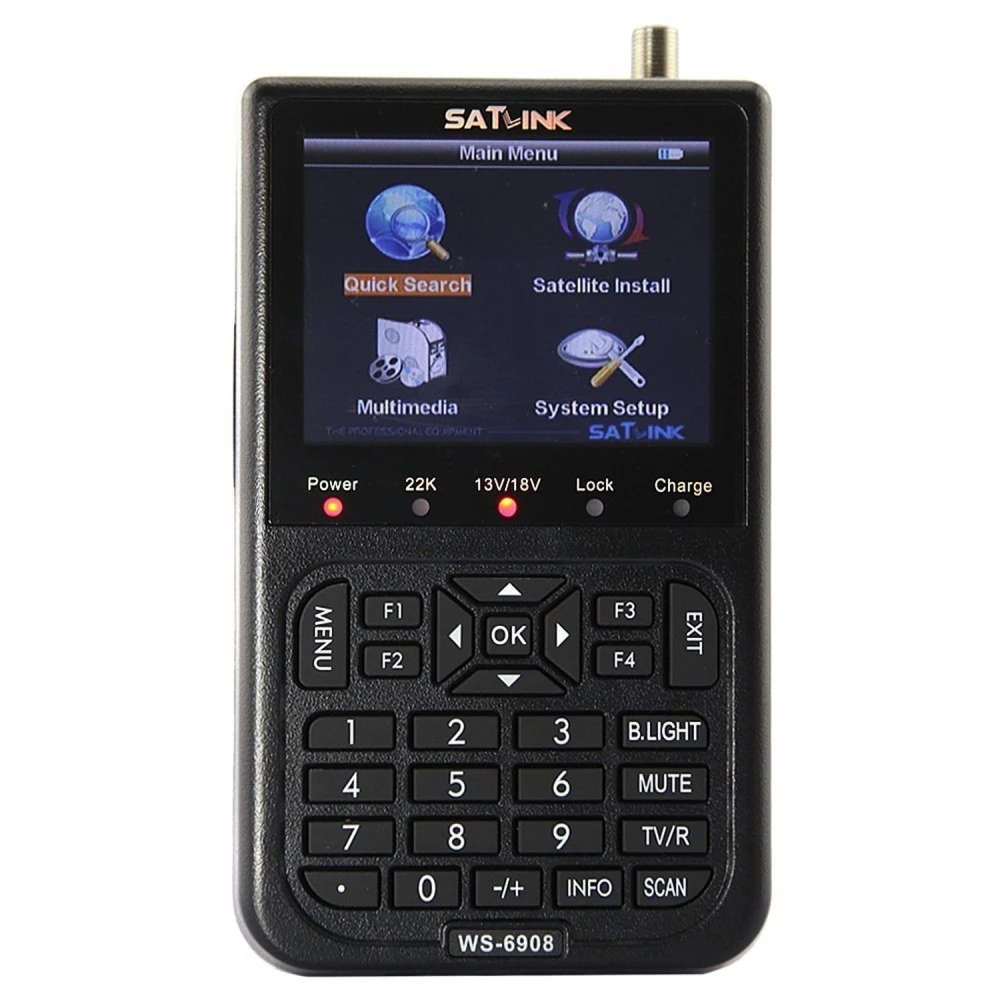

Il misuratore satellitare Satlink WS-6908 è un dispositivo professionale progettato per facilitare il puntamento e l'allineamento delle parabole con grande precisione. Il suo schermo TFT LCD da 3.5 pollici consente di visualizzare chiaramente i parametri del segnale, facilitando il lavoro sia agli installatori sia ai tecnici specializzati.

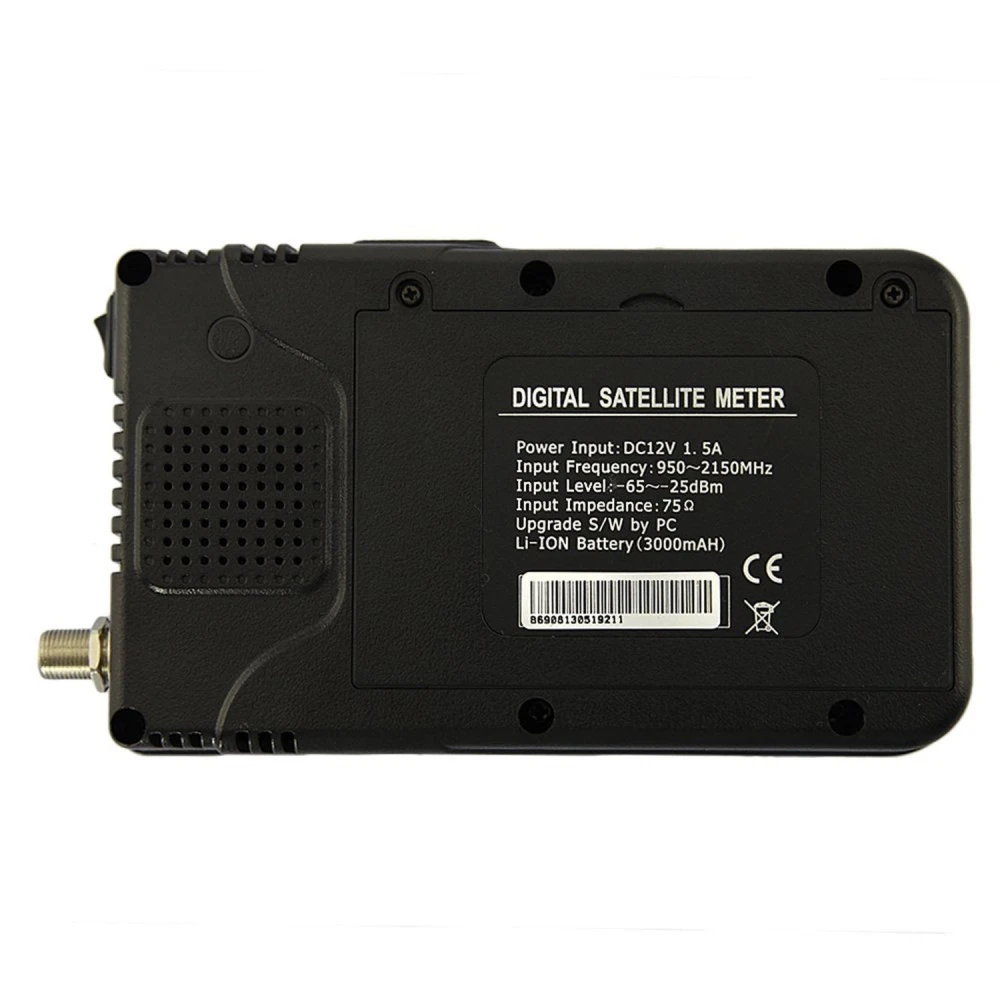

Questo misuratore supporta un intervallo di frequenza in ingresso da 950 a 2150 MHz e livelli di segnale da -65 dBm a -25 dBm, con impedenza di ingresso di 75 Ω, ideale per la maggior parte dei sistemi satellitari attuali. Inoltre, è totalmente compatibile con DVB, garantendo la sua utilità per i moderni sistemi digitali.
Caratteristiche principali:
- Schermo TFT LCD da 3.5 pollici per una visualizzazione chiara e dettagliata.
- Misurazione di intensità e qualità del segnale, inclusi BER, S/N e potenza (PWR).
- Modalità di ricerca Auto, Blind e Manual per adattarsi a diverse situazioni di installazione.
- Allarmi acustici e visivi per indicare il corretto aggancio del segnale.
- Calcolo automatico degli angoli AZ (azimut) ed EL (elevazione) per un puntamento rapido e preciso.
- Supporto per i protocolli DISEqC 1.0, 1.1, 1.2 e tono a 22 KHz, compatibile con molteplici configurazioni di LNB e switch.
- Alimentazione per LNB da 13/18 V con corrente massima di 400 mA.
- Uscita e ingresso AV per collegare telecamere, LCD o altri dispositivi ausiliari.
- Altoparlante integrato per segnali acustici e conferme.
- Batteria agli ioni di litio da 8.4V e 3000 mAh che consente fino a 4 ore di utilizzo continuo.
- Adattatore di alimentazione DC 12V/1.5A e porta USB per aggiornamenti software.
- Protezione automatica contro i cortocircuiti nell'LNB per una maggiore sicurezza dell'apparecchio.
Specifiche tecniche:
| Parametro | Dettaglio |
|---|---|
| Compatibilità | DVB |

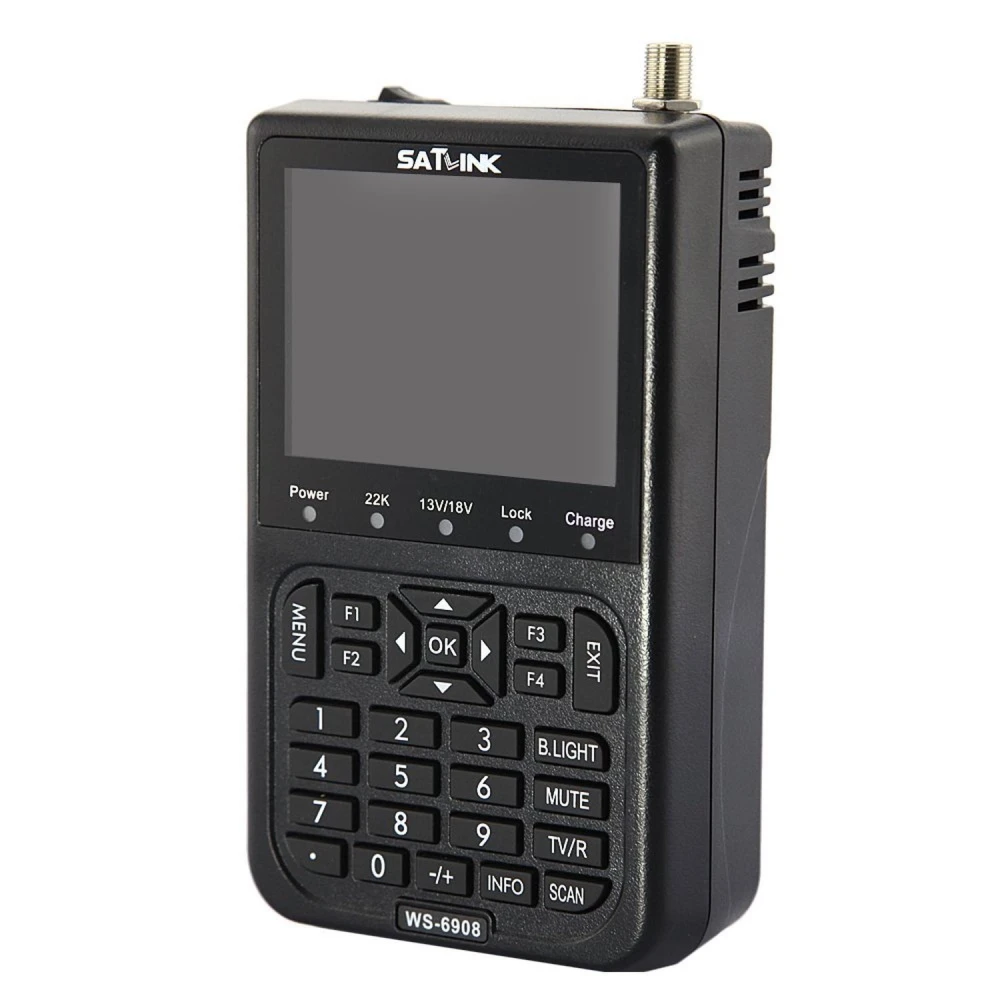

| Connettore di ingresso | Tipo F, maschio |
| Intervallo di frequenza | 950 MHz - 2150 MHz |
| Livello del segnale | -65 dBm a -25 dBm |
| Alimentazione LNB | 13/18 V, massimo 400 mA |
| Controllo interruttore LNB | 22 KHz |
| DiSEqC | Versione 1.0 |
| Processore | 32 bits, 200 MHz |
| Memoria SDRAM | 16 Mbyte |
| Memoria Flash | 2 Mbyte |
| EEPROM | 8 Kbyte |
| Decodificatore video | MPEG-2 Main Profile @ Main Level |
| Velocità dati | Fino a 15 Mbps |
| Risoluzione video | 720x576, 720x480 |
| Formati video | PAL / NTSC / SECAM |
| Audio MPEG | MPEG 1 layers 1 e 2, Mono |
| Frequenze di campionamento | 32, 44.1 e 48 KHz |
| Interfaccia dati | Porta USB |
| Batteria | Li-ion 8.4V / 3000 mAh |
| Tempo massimo di utilizzo | 4 ore |
| Dimensioni | 9.5 x 15.5 x 4.5 cm |
| Peso | 0.5 kg |
Usi tipici:
- Puntamento e allineamento di parabole per la ricezione satellitare.
- Verifica dell'intensità e della qualità del segnale in installazioni residenziali e professionali.
- Configurazione e regolazione di sistemi con più LNB e switch DiSEqC.
- Aggiornamento e manutenzione di apparecchiature satellitari grazie alla porta USB per il software.
Compatibilità: Il Satlink WS-6908 è compatibile con la maggior parte dei sistemi satellitari DVB e LNB standard, incluse configurazioni con DiSEqC e controllo tono a 22 KHz, rendendolo adatto a un'ampia gamma di installazioni satellitari.
Nota: Attualmente questo prodotto non è disponibile a magazzino. Consigliamo di consultare alternative o contattare il nostro servizio clienti per maggiori informazioni.
- Display TFT LCD da 3.5 pollici per una visualizzazione chiara
- Intervallo di frequenza da 950 a 2150 MHz compatibile con DVB
- Misurazione precisa di intensità e qualità del segnale (BER, S/N, PWR)
- Modalità di ricerca Auto, Blind e Manual per maggiore versatilità
- Supporto per i protocolli DISEqC 1.0, 1.1, 1.2 e tono 22 KHz
- Batteria Li-ion ricaricabile fino a 4 ore di utilizzo continuo
- Porta USB per aggiornamenti software e manutenzione
- Protezione automatica contro i cortocircuiti nell'LNB
Domande e risposte dei clienti
Quins tipus de satèl·lits i sistemes d'antena són compatibles amb el Medidor Satlink WS-6908?
El Satlink WS-6908 és compatible amb satèl·lits que operen en el rang de freqüència de 950 a 2150 MHz, cosa que cobreix la majoria de satèl·lits de televisió en banda Ku i C. A més, admet sistemes de commutació DISEQC 1.0, 1.1, 1.2, així com l'ús de to de 22 kHz, de manera que és apte per a instal·lacions tant d'antenes motoritzades com fixes. Es recomana verificar que el LNB sigui estàndard i operi dins del rang especificat.
Quines mesures de protecció i seguretat incorpora davant d'errors comuns, com ara un curtcircuit al LNB?
L'equip inclou protecció automàtica contra curtcircuits a la sortida d'alimentació al LNB, desconnectant automàticament l'alimentació per evitar danys. A més, la seva construcció elèctrica segueix patrons típics d'equips portàtils, tot i que no disposa de certificacions IEC explícites, per la qual cosa s'ha de manipular sempre d'acord amb les instruccions del fabricant.
Quina diferència clau ofereix aquest model davant d'altres mesuradors de satèl·lit digitals bàsics?
El WS-6908 destaca davant de models bàsics per integrar una pantalla TFT-LCD de 3,5” per a visualització en temps real, modes de cerca automàtics i manuals, anàlisi avançada de paràmetres com BER, S/N, PWR, i suport per al control de commutadors DISEQC. Això facilita i optimitza l'alineació precisa d'antenes fins i tot en instal·lacions més complexes.
What types of satellites and antenna systems are compatible with the Satlink WS-6908 Meter?
The Satlink WS-6908 is compatible with satellites operating in the 950 to 2150 MHz frequency range, which covers most Ku-band and C-band TV satellites. It also supports DISEQC 1.0, 1.1 and 1.2 switching systems, as well as 22 kHz tone use, so it is suitable for both motorised and fixed antenna installations. It is recommended to check that the LNB is standard and operates within the specified range.
What protection and safety measures does it include against common errors, such as an LNB short circuit?
The unit includes automatic short-circuit protection on the LNB power output, automatically disconnecting the supply to prevent damage. In addition, its electrical construction follows typical portable equipment standards, although it lacks explicit IEC certifications, so it should always be handled in accordance with the manufacturer's instructions.
What key difference does this model offer compared with other basic digital satellite meters?
The WS-6908 stands out from basic models by integrating a 3.5” TFT-LCD screen for real-time viewing, automatic and manual search modes, advanced parameter analysis such as BER, S/N and PWR, and support for DISEQC switch control. This makes precise antenna alignment easier and more efficient, even in more complex installations.
What types of satellites and antenna systems are compatible with the Satlink WS-6908 Meter?
The Satlink WS-6908 is compatible with satellites operating in the 950 to 2150 MHz frequency range, which covers most Ku-band and C-band TV satellites. It also supports DISEQC 1.0, 1.1 and 1.2 switching systems, as well as 22 kHz tone use, so it is suitable for both motorised and fixed antenna installations. It is recommended to check that the LNB is standard and operates within the specified range.
What protection and safety measures does it include against common errors, such as a short circuit in the LNB?
The unit includes automatic short-circuit protection on the LNB power output, disconnecting the power automatically to prevent damage. In addition, its electrical construction follows typical portable equipment patterns, although it lacks explicit IEC certifications, so it should always be handled in accordance with the manufacturer's instructions.
What key difference does this model offer compared with other basic digital satellite meters?
The WS-6908 stands out from basic models by integrating a 3.5” TFT-LCD screen for real-time viewing, automatic and manual search modes, advanced parameter analysis such as BER, S/N and PWR, and support for DISEQC switch control. This makes precise antenna alignment easier and more efficient, even in more complex installations.
Vilka typer av satelliter och antennsystem är kompatibla med Satlink WS-6908-mätaren?
Satlink WS-6908 är kompatibel med satelliter som arbetar i frekvensområdet 950 till 2150 MHz, vilket täcker de flesta TV-satelliter i Ku- och C-bandet. Den stöder dessutom DISEQC 1.0, 1.1 och 1.2 samt användning av 22 kHz-ton, vilket gör den lämplig för både motoriserade och fasta antenninstallationer. Det rekommenderas att kontrollera att LNB är standard och arbetar inom det angivna intervallet.
