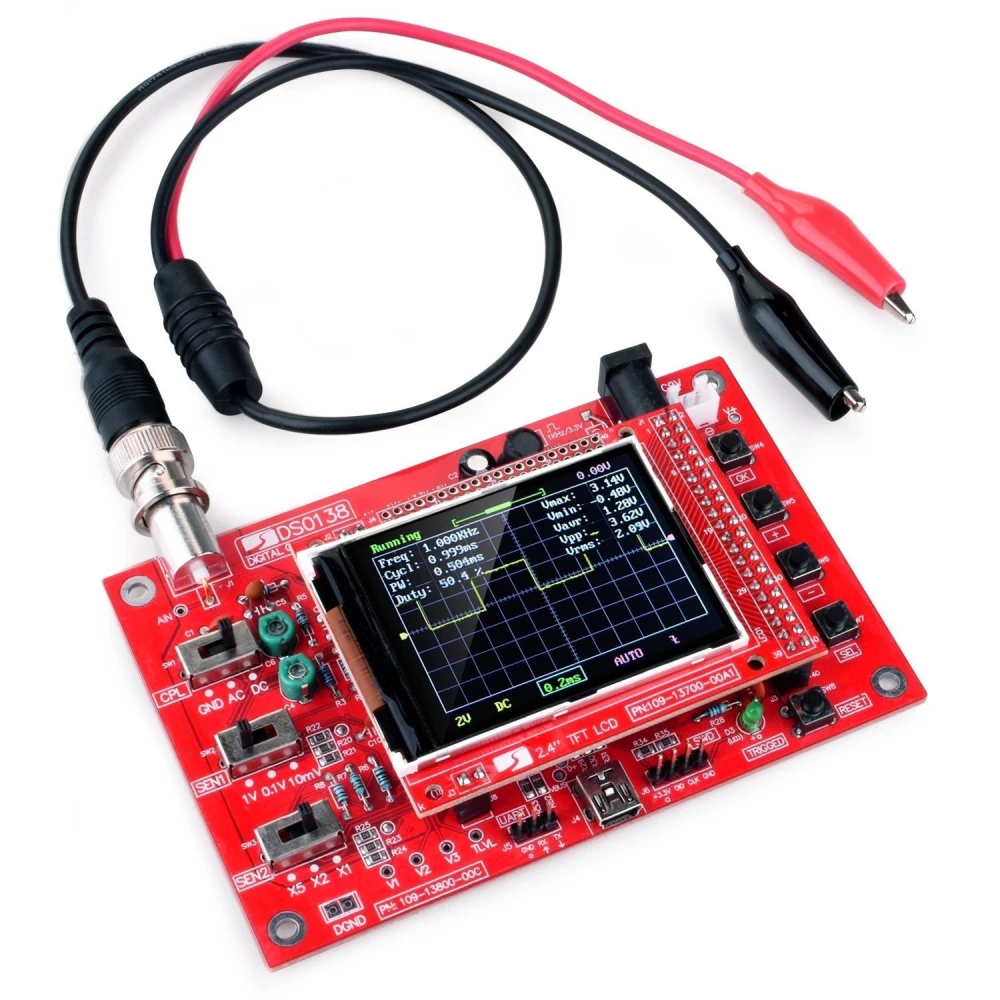

Oscilloscopio digitale DSO138 assemblato con display TFT da 2.4 pollici e sonda

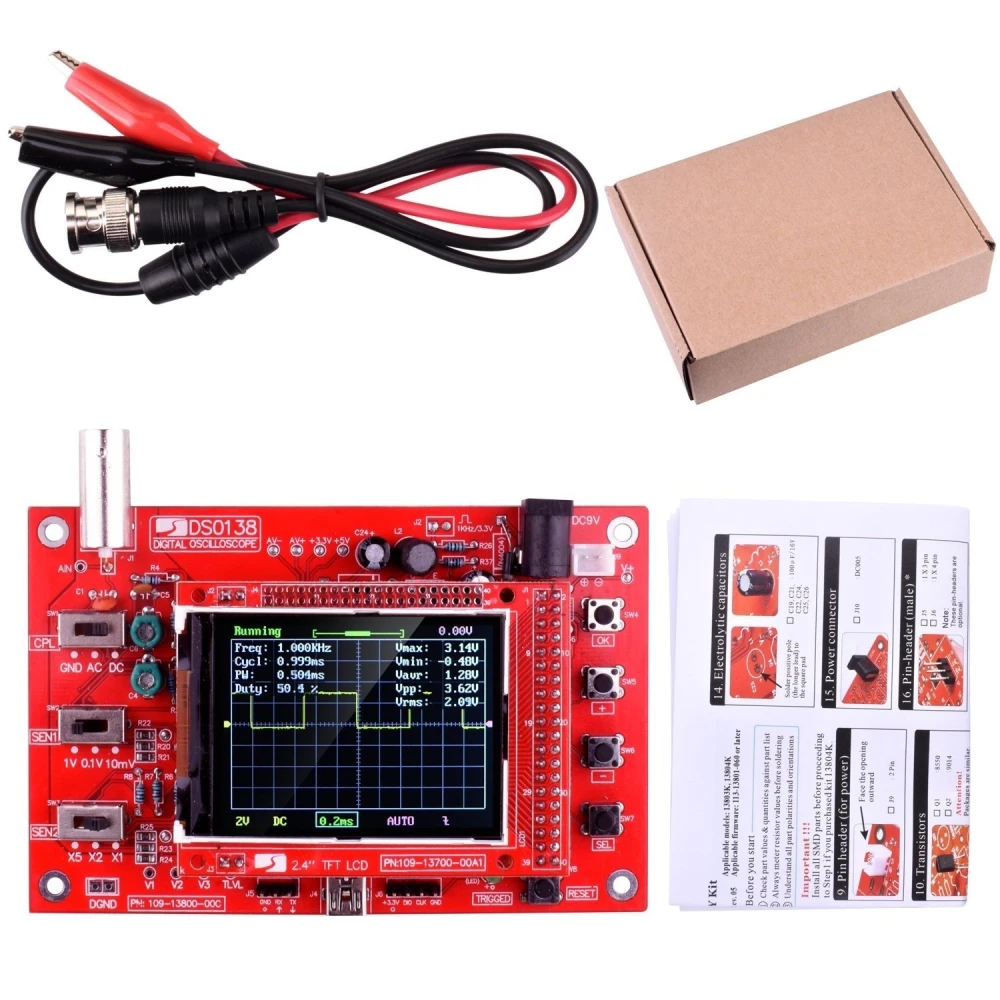

Vista frontal del osciloscopio digital DSO138 ensamblado con pantalla TFT

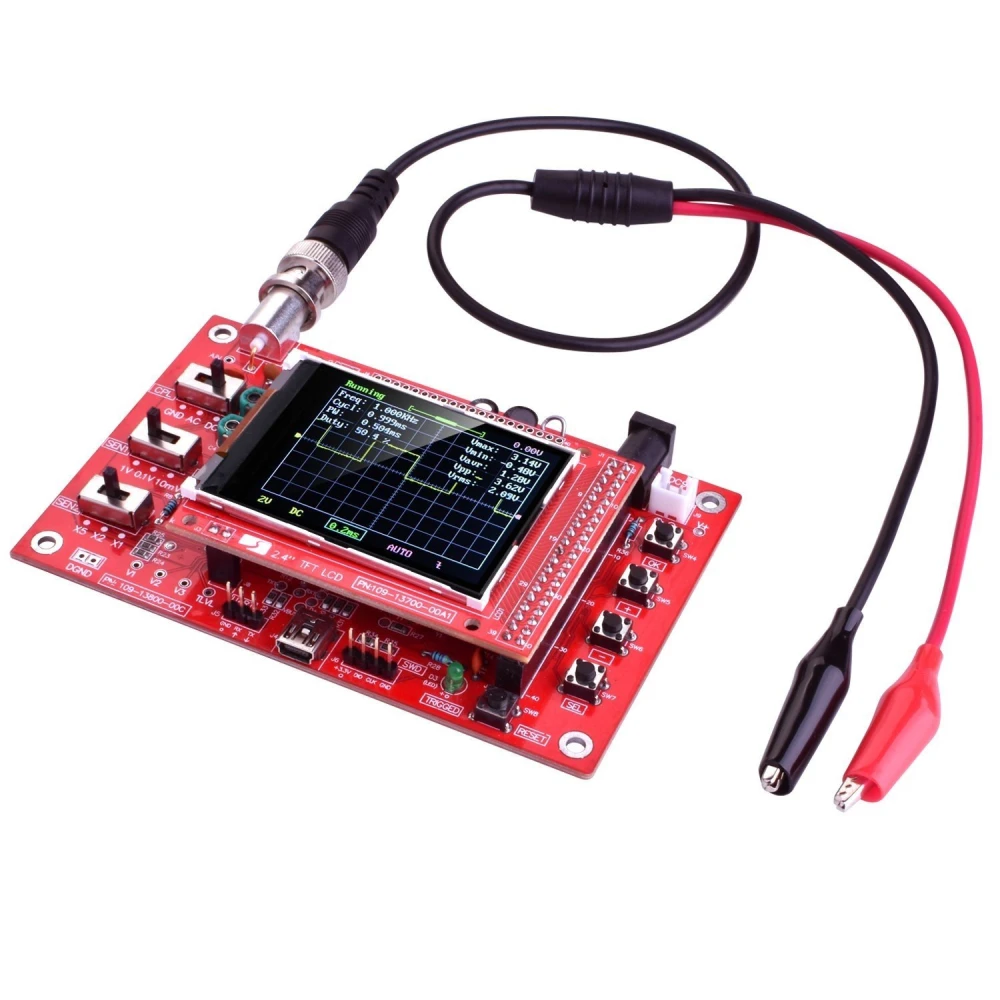

Detalle de la pantalla TFT del osciloscopio digital DSO138 ensamblado

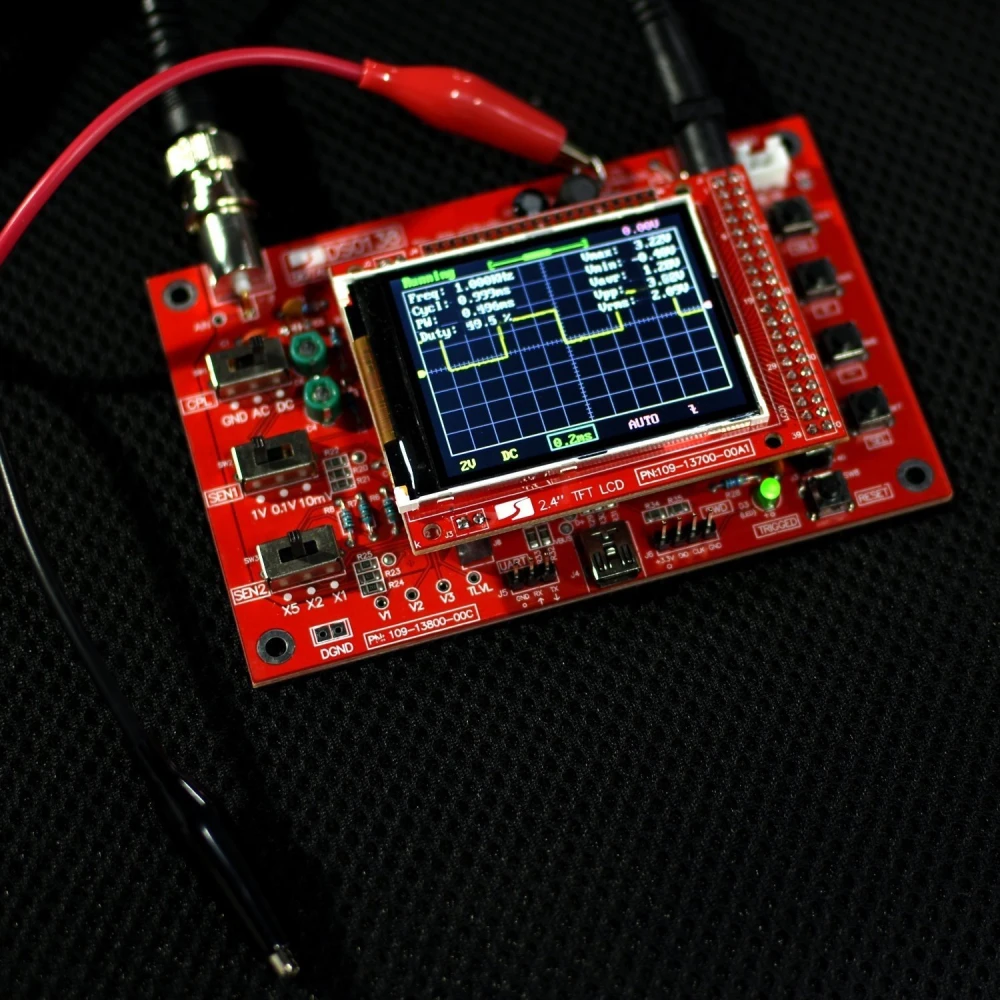

Osciloscopio digital DSO138 ensamblado mostrando una señal en pantalla

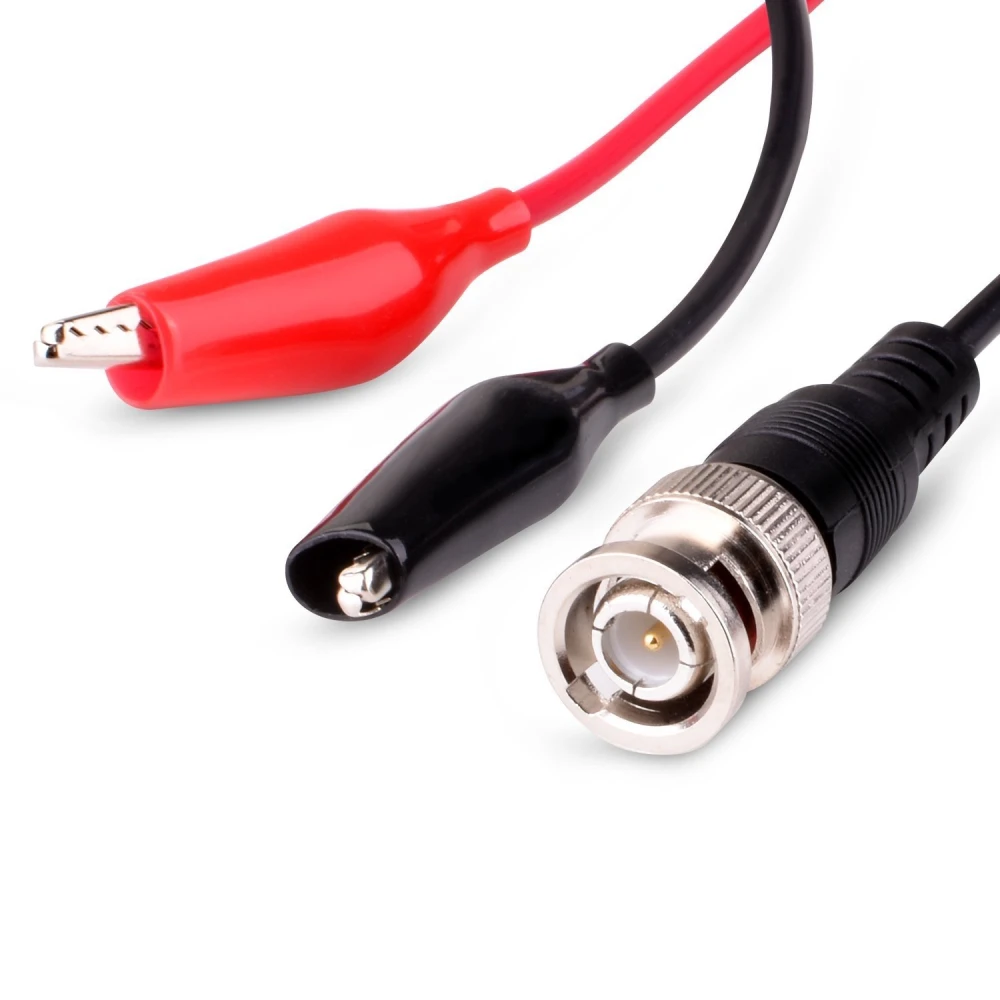

Sonda y cables incluidos con el osciloscopio digital DSO138 ensamblado

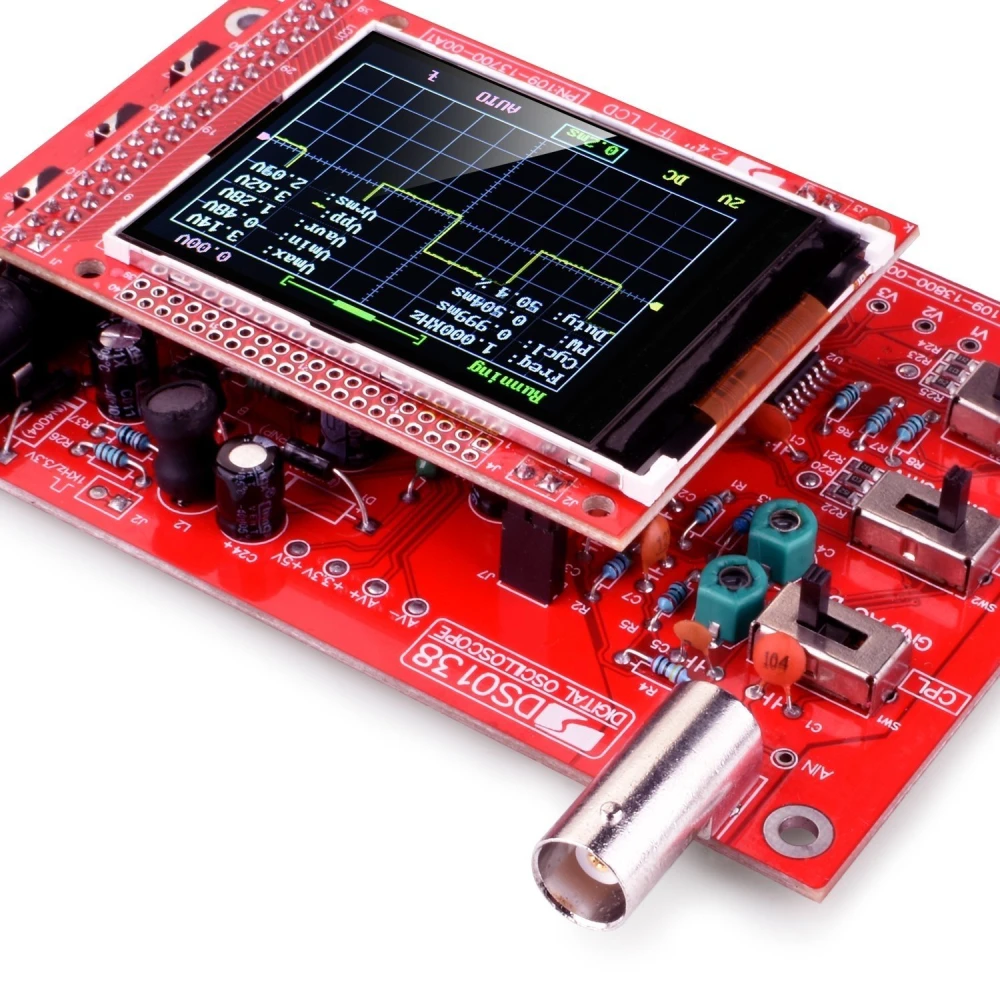

Osciloscopio digital DSO138 ensamblado en uso en un taller de electrónica

Oscilloscopio digitale DSO138 assemblato con display TFT da 2.4 pollici e sonda

Name: Oscilloscopio digitale DSO138 assemblato con display TFT da 2.4 pollici e sonda
Brand: satkit
SKU: 2A050402-dso138
Price: 24.40 EUR
Availability: InStock

Marchio: satkit

Sii il primo a recensire questo prodotto

24,40€

IVA inclusa (IVA escl.: 20,00€)

Scorte limitate

Consegna standard Mer, Apr 22 - Ven, Apr 24

Consegna espressa Lun, Apr 20 - Mar, Apr 21

Resi entro 30 giorni

Quantità

Resi gratuiti entro 30 giorni

Transazione sicura

Consegna gratuita Per ordini superiori a 300€

Resi facili Politica di reso di 30 giorni

Pagamento sicuro Checkout 100% sicuro

Garanzia di qualità Solo prodotti originali

Il Oscilloscopio Digitale DSO138 assemblato è uno strumento di misura essenziale per appassionati e professionisti dell'elettronica che cercano precisione e praticità in un dispositivo compatto e pronto all'uso.

Questo oscilloscopio è dotato di un display TFT LCD da 2.4 pollici con risoluzione di 320x240 pixel e capacità di visualizzare 262,000 colori, facilitando la chiara visualizzazione delle forme d'onda. Equipaggiato con un processore ARM Cortex-M3, offre un campionamento in tempo reale fino a 1Msps, consentendo di acquisire segnali con una larghezza di banda analogica fino a 200 KHz.

Il dispositivo include un canale singolo con sensibilità regolabile da 10mV/Div a 5V/Div, con un errore di sensibilità inferiore al 5%, garantendo misurazioni affidabili. La tensione massima di ingresso è di 50V picco, e l'oscilloscopio offre modalità di accoppiamento DC, AC e GND per adattarsi a diversi tipi di segnali.

Tra le sue caratteristiche tecniche spiccano:

Canale: 1
Larghezza di banda analogica: 0 - 200 KHz
Sensibilità: 10mV/Div - 5V/Div
Errore di sensibilità: < 5%
Risoluzione: 12 bits
Tensione massima di ingresso: 50V picco
Modalità di accoppiamento: DC, AC, GND
Frequenza massima di campionamento: 1Msps
Base dei tempi: 10us/Div - 500s/Div
Lunghezza di registrazione: 1024 punti
Modalità di trigger: Automatico, Normal, Single
Tipi di trigger: fronte di salita e di discesa
Posizione di trigger fissa a metà del buffer
Alimentazione: 9V DC (intervallo 8 a 12V)
Consumo: 120mA
Dimensioni: 117mm x 76mm x 15mm

Questo oscilloscopio viene fornito completamente assemblato e saldato in fabbrica, pronto per l'uso immediato, eliminando la necessità di montaggio o configurazioni complesse. Inoltre, include la sonda e i cavi necessari per iniziare a misurare in modo rapido ed efficace.

È ideale per la visualizzazione e l'analisi di segnali elettrici in progetti elettronici, riparazione di circuiti, didattica e sperimentazione. Le dimensioni compatte e il basso consumo lo rendono adatto all'uso in laboratorio, in officina o sul campo.

L'oscilloscopio digitale DSO138 è compatibile con diverse applicazioni elettroniche che richiedono l'analisi di segnali a bassa frequenza e precisione nella misurazione di parametri come periodo, larghezza dell'impulso, frequenza, massimi, minimi e tensioni picco-picco.

In sintesi, questo dispositivo offre una soluzione economica, pratica e affidabile per chi necessita di un oscilloscopio digitale assemblato con caratteristiche avanzate e facilità d'uso.

Display TFT LCD da 2.4 pollici con risoluzione 320x240 e 262K colori
Processore ARM Cortex-M3 per campionamento in tempo reale a 1Msps
Canale singolo con sensibilità regolabile da 10mV/Div a 5V/Div
Larghezza di banda analogica da 0 a 200 KHz
Risoluzione a 12 bits per misurazioni precise
Modalità di accoppiamento DC, AC e GND
Tensione massima di ingresso di 50V picco
Modalità di trigger: automatico, normal e single
Lunghezza di registrazione di 1024 punti
Alimentazione 9V DC con consumo di 120mA
Dimensioni compatte: 117mm x 76mm x 15mm
Prodotto assemblato e pronto all'uso con sonda e cavi inclusi

Domande e risposte dei clienti

Quines són les dimensions, el pes aproximat i quins elements inclou exactament la caixa?

L’equip fa 117 mm x 76 mm x 15 mm i té un pes aproximat inferior a 0,2 kg. La caixa conté l’oscil·loscopi completament muntat, una sonda de prova i cables de connexió. No inclou font d’alimentació.

Quins requisits d’alimentació necessita i quines consideracions he de tenir per evitar danys?

Requereix una alimentació de 9 V DC, admetent un rang d’entrada de 8 a 12 V. Es recomana una font estable i polaritat correcta (centre positiu). No excedir 12 V ni connectar tensions errònies, per evitar dany irreversible al maquinari.

Quines són les toleràncies de mesura i els límits d’entrada de voltatge per assegurar un funcionament segur?

La sensibilitat presenta un error inferior al 5%. El voltatge màxim d’entrada permès és 50 V pic (Vpk); superar aquest valor pot danyar el circuit d’entrada i posar en risc l’usuari.

Quins manteniments requereix i quins problemes comuns poden sorgir amb el seu ús i com solucionar-los?

No requereix manteniment intern freqüent. És recomanable mantenir la pantalla neta i evitar l’entrada de pols. Problemes comuns inclouen pantalla sense senyal (verificar alimentació, cables i connexió de la sonda), o soroll excessiu (comprovar la connexió a terra). Si persisteixen fallades, es recomana revisar soldadures o consultar suport tècnic per la naturalesa muntada del dispositiu.

What are the dimensions, approximate weight and exactly what is included in the box?

The unit measures 117 mm x 76 mm x 15 mm and has an approximate weight of less than 0.2 kg. The box contains the fully assembled oscilloscope, a test probe and connection cables. It does not include a power supply.

What power requirements does it need and what should I bear in mind to avoid damage?

It requires a 9 V DC power supply, accepting an input range of 8 to 12 V. A stable power supply and correct polarity (centre positive) are recommended. Do not exceed 12 V or connect the wrong voltage, to avoid irreversible damage to the hardware.

What are the measurement tolerances and input voltage limits to ensure safe operation?

Sensitivity has an error of less than 5%. The maximum permitted input voltage is 50 V peak (Vpk); exceeding this value may damage the input circuit and put the user at risk.

What maintenance does it require and what common problems can arise during use, and how can they be solved?

It does not require frequent internal maintenance. It is advisable to keep the screen clean and prevent dust ingress. Common problems include no signal on the screen (check power, cables and probe connection), or excessive noise (check the earth connection). If faults persist, it is recommended to inspect the solder joints or contact technical support due to the assembled nature of the device.
