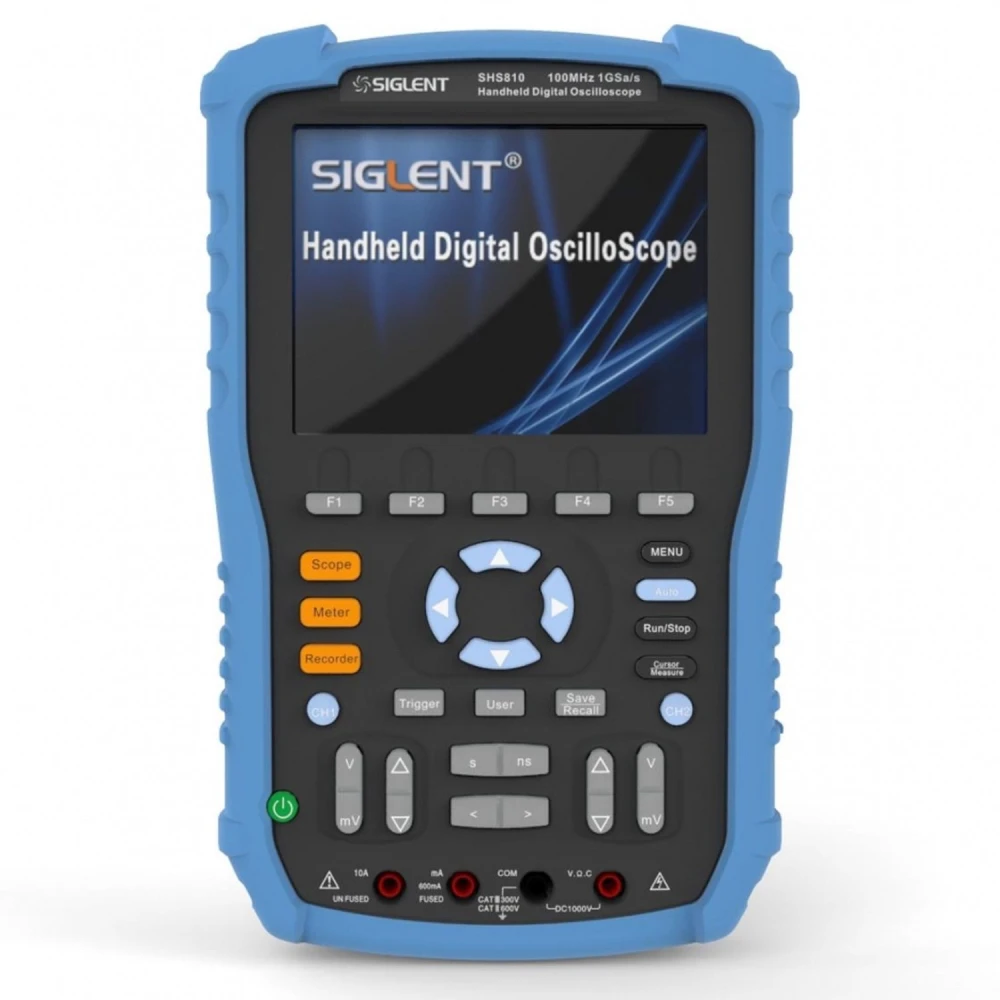

Oscilloscopio portatile digitale Siglent SHS810 100MHz con display da 5.7 pollici
Marchio: Siglent
IVA inclusa (IVA escl.: 460,00€)
Sconti quantità
| Quantità | Prezzo | Salva |
|---|---|---|
| 2+ | 538,75€ | -4% |
| 10+ | 527,53€ | -6% |
| 20+ | 505,08€ | -10% |
Il oscilloscopio portatile digitale Siglent SHS810 100MHz è un dispositivo compatto e potente progettato per professionisti e appassionati di elettronica che richiedono uno strumento di misura preciso e portatile. Questo dispositivo combina la funzionalità di un oscilloscopio con la versatilità di un multimetro digitale, offrendo una soluzione completa per l'analisi e la diagnosi elettronica.
Caratteristiche principali:
- Banda passante: 100MHz, ideale per un'ampia gamma di applicazioni elettroniche.
- Frequenza di campionamento in tempo reale: 1GS/s per acquisire segnali con alta fedeltà.
- Frequenza di campionamento equivalente: 50GS/s, consentendo analisi dettagliate di segnali ripetitivi.
- Profondità di memoria: 2M punti per memorizzare e analizzare segnali complessi.
- Display: TFT-LCD a colori da 5.7 pollici con risoluzione 320x234, per una visualizzazione chiara delle forme d'onda.
- Funzioni di registrazione: Memoria interna da 7M punti con fino a 18 ore di registrazione e supporto per archiviazione USB con fino a 3000 ore di registrazione.
- Multimetro integrato: Precisione con 6000 conteggi, in grado di misurare tensione DC/AC, corrente DC/AC, resistenza, capacità, diodi e continuità.
- Modalità di trigger: Edge, Pulse, Video, Slope e Alternative per adattarsi a diversi tipi di segnali.
- Operazioni matematiche: Somma, sottrazione, moltiplicazione, divisione e FFT per analisi avanzata dei segnali.
- Alimentazione: Batteria al litio ricaricabile da 7.4V e 5000mAh con durata approssimativa di 5 ore, oltre ad adattatore DC 9V 4A per uso prolungato.
- Dimensioni e peso: 163.2mm x 259.5mm x 53.3mm, peso di 1.5 kg, per facilitarne il trasporto e la gestione.
- Accessori inclusi: Due sonde passive, puntale multimetro, cavo USB per dati, adattatore DC, manuale e CD con software.
Usi tipici:
- Diagnosi e riparazione di circuiti elettronici sul campo.
- Misurazione e analisi di segnali in laboratori e officine.
- Formazione e didattica tecnica in elettronica.
- Sviluppo e test di prototipi elettronici.
Compatibilità: Compatibile con sistemi di alimentazione standard e supporta la connessione USB per trasferimento e archiviazione dei dati.
Questo oscilloscopio portatile digitale è uno strumento essenziale per chi cerca precisione e mobilità senza rinunciare a funzioni avanzate. Il design robusto e la combinazione di oscilloscopio e multimetro lo rendono un dispositivo versatile per molteplici applicazioni elettroniche.
- Banda passante da 100MHz per segnali precisi
- Campionamento in tempo reale a 1GS/s e equivalente a 50GS/s
- Display TFT-LCD a colori da 5.7 pollici con risoluzione 320x234
- Memoria interna da 7M punti e registrazione USB fino a 3000 ore
- Multimetro integrato con 6000 conteggi per misurazioni multiple
- Modalità di trigger flessibili: Edge, Pulse, Video, Slope, Alternative
- Operazioni matematiche avanzate incluse FFT
- Batteria ricaricabile al litio con 5 ore di autonomia
- Dimensioni compatte e peso contenuto per la portabilità
- Include sonde, puntale multimetro, cavo USB, adattatore e manuale
Domande e risposte dei clienti
Che tipo di ingressi, connettori e tensione di alimentazione utilizza lo SHS810, ed è compatibile con i sistemi elettrici di America Latina ed Europa?
L’oscilloscopio SHS810 dispone di due ingressi BNC standard per i segnali. Per il multimetro utilizza connettori banana da 4 mm. Si alimenta tramite batteria interna ricaricabile e supporta la ricarica tramite adattatore USB AC/DC compatibile con 100–240 V~ 50/60 Hz, risultando adatto alle prese elettriche sia dell’America Latina sia dell’Europa.
Quali dimensioni, peso e materiali presenta lo SHS810, e cosa include la confezione al momento dell’acquisto?
Lo SHS810 misura circa 260 mm × 120 mm × 50 mm e il suo peso è di circa 1,2 kg con batteria. È costruito in robusto polimero ABS con protezioni antiurto. Il contenuto tipico della confezione include: l’oscilloscopio, 2 sonde BNC (1:1/10:1), cavo di prova per multimetro, caricatore/USB, manuale e custodia per il trasporto.
Quali sono i limiti di misurazione, precisione e tolleranze dello SHS810 quando viene usato come oscilloscopio e multimetro?
Come oscilloscopio, ha una banda passante di 100 MHz, velocità di campionamento reale di 1 GS/s e memoria fino a 2 Mpts per canale (limita il tempo di acquisizione ad alta risoluzione). Il tempo di salita è ≤3,5 ns. In modalità multimetro, misura fino a 1000 V DC/750 V AC, 10 A, con precisioni tipiche di ±1% per DCV. Per usi critici, consultare sempre il manuale tecnico in base al range e alla funzione specifici.
Quali norme di sicurezza rispetta questo modello e a quale categoria di misura appartiene secondo IEC?
Lo SHS810 è conforme alla norma IEC 61010-1 per apparecchiature di misura elettrica e agli standard CE. Il multimetro è solitamente classificato CAT III 600 V o equivalente (verificare nel manuale o sull’etichetta dell’apparecchio), adatto ad ambienti industriali e reti di distribuzione secondaria, ma non a impianti primari ad alta energia.
Qual è la banda passante dell'oscilloscopio Siglent SHS810?
L'oscilloscopio portatile digitale Siglent SHS810 ha una banda passante di 100MHz.
Quanto dura la batteria dell'oscilloscopio?
La batteria al litio ricaricabile ha una durata approssimativa di 5 ore con uso continuo.
Quali funzioni di misura include il multimetro integrato?
Il multimetro misura tensione DC/AC, corrente DC/AC, resistenza, capacità, diodi e continuità con alta precisione.
Si può collegare a un computer per salvare i dati?
Sì, l'oscilloscopio dispone di porta USB per l'archiviazione e il trasferimento dei dati.
Quali accessori sono inclusi con l'oscilloscopio?
Include due sonde passive, puntale multimetro, cavo USB, adattatore DC, manuale e CD con software.
