Strumento per testare e misurare cristalli al quarzo (30 kHz a 20 MHz)

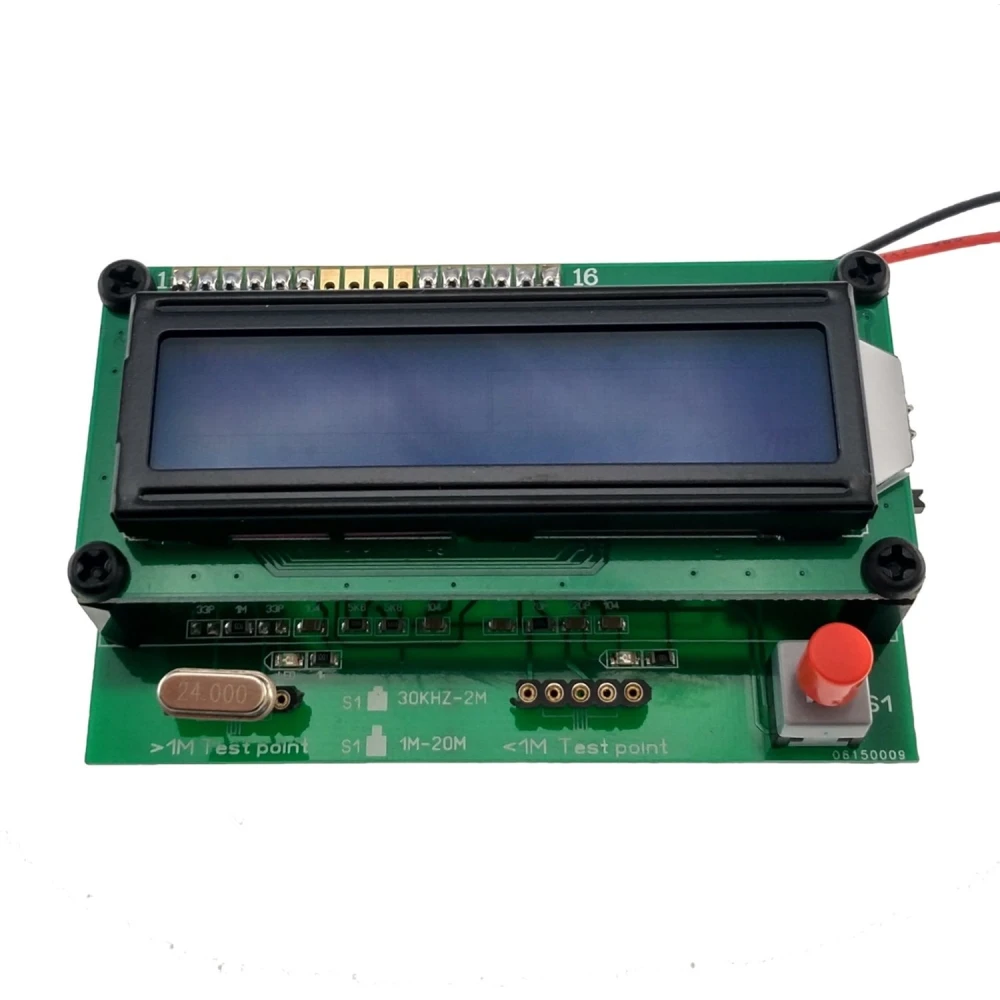

Strumento per testare e misurare cristalli al quarzo (oscillatori) da 30 kHz fino a 20 MHz

Questo dispositivo è uno strumento essenziale per tecnici e appassionati che devono verificare lo stato e il valore di cristalli al quarzo e oscillatori elettronici. Il suo intervallo di misura copre frequenze da 30 kHz a 20 MHz, includendo un'ampia varietà di componenti elettronici utilizzati in progetti e riparazioni.

Caratteristiche principali:

• Intervallo di misura a bassa frequenza: 30 kHz a 2 MHz (con interruttore rosso premuto)
• Intervallo di misura ad alta frequenza: 3 MHz a 20 MHz (con interruttore rosso non premuto)
• Tipo di cristallo compatibile: 49S cilindrico

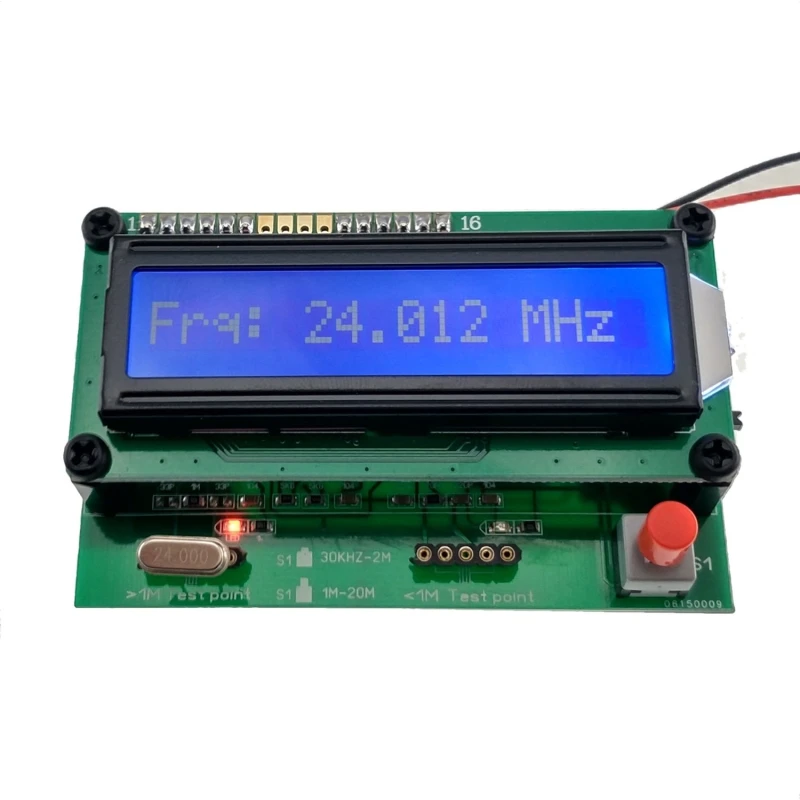

• Display LCD che mostra chiaramente il valore del cristallo
• Precisione a bassa frequenza: errore di 10 kHz + 0.005 kHz
• Precisione ad alta frequenza: errore di 1 MHz + 0.010 MHz
• Alimentazione tramite batteria da 9V (non inclusa)
• Dimensioni compatte: 81 x 49 x 22 mm
• Due punti di connessione per facilitare la misurazione

Uso tipico:

Per testare un cristallo o un oscillatore, prima spegnere il misuratore. Posizionare il cristallo sul lato corrispondente in base alla frequenza che si desidera misurare: per frequenze tra 30 kHz e 2 MHz, posizionare il cristallo sul lato sinistro con il pulsante rosso premuto; per frequenze tra 3 MHz e 20 MHz, posizionarlo sul lato destro senza premere il pulsante rosso. Accendere il dispositivo e osservare il valore mostrato sul display LCD. Se non si conosce il valore del cristallo, provare prima in un intervallo e poi nell'altro per ottenere la lettura corretta.

Questo tester è ideale per diagnosticare se un oscillatore è difettoso o per identificare il valore di cristalli senza serigrafia. Il design compatto e la semplicità d'uso lo rendono uno strumento economico e pratico per laboratori elettronici e utenti che richiedono precisione nella misurazione delle frequenze.

Compatibilità e accessori:

Compatibile con cristalli oscillatori tipo 49S cilindrico. Funziona con una batteria da 9V (non inclusa), il che ne facilita l'uso portatile sul campo o in laboratorio.

Nota: Attualmente il prodotto è esaurito. Consigliamo di consultare alternative o contattare il nostro servizio per future disponibilità.

• Intervallo di misura: 30 kHz a 20 MHz
• Display LCD per una lettura chiara dei valori
• Compatibile con cristalli 49S cilindrico
• Alimentazione con batteria da 9V (non inclusa)
• Compatto e facile da usare
• Alta precisione nelle misurazioni
• Due punti di connessione per diversi intervalli di frequenza
