Se ripari elettronica con una certa regolarità, probabilmente hai già diversi tipi di stagno, flux, treccia dissaldante e qualche punta per il saldatore. Eppure c'è un prodotto che resta poco conosciuto anche tra chi fa riparazioni da anni: la lega con bismuto a bassa temperatura.
Non è un sostituto della lega tradizionale e non è la scelta migliore per qualsiasi tipo di giunzione. Il suo punto di forza è una caratteristica molto precisa: fonde a una temperatura molto più bassa rispetto alle leghe comuni.
Una delle composizioni più diffuse è Sn42Bi58, formata da 42 % di stagno e 58 % di bismuto. Il suo punto di fusione si aggira intorno a 138 °C. Per capire la differenza:
| Lega | Fonde a | Differenza |
|---|---|---|
| Sn42Bi58 (stagno-bismuto) | 138 °C | — |
| Sn63Pb37 (con piombo) | 183 °C | 45 °C in più |
| SAC305 (senza piombo) | 217 °C | 79 °C in più |
In una riparazione elettronica, questa differenza può fare un'enorme differenza.
Sei qui per il prodotto e non per leggere? Lo trovi in due formati:

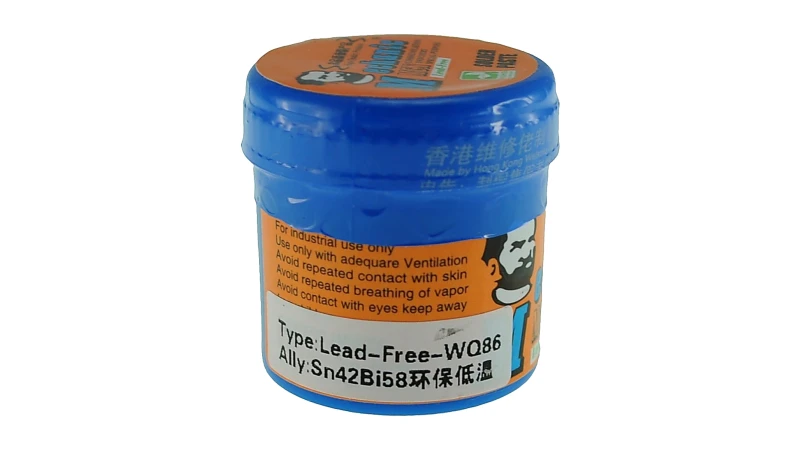

- Barattolo da 50 g Sn42Bi58 — il formato classico per il banco di lavoro
- Siringa da 40 g con bismuto — più comoda per dosare piccole quantità esattamente dove servono
Cosa rende speciale la lega con bismuto?
Sn42Bi58 è una lega eutettica. Significa che passa dallo stato solido a quello liquido a una temperatura ben definita, in questo caso circa 138 °C.
Ma al di là della spiegazione metallurgica, quello che conta davvero è cosa ti permette di fare su una scheda elettronica: lavorare con meno calore e meno stress termico sulla PCB.
È particolarmente interessante quando si hanno componenti sensibili, connettori in plastica, schede molto sottili, LED, adesivi o zone dove troppo calore rischia di sollevare un pad o danneggiare la scheda stessa.
E anche se molti acquistano questo prodotto pensando solo alla saldatura a bassa temperatura, l'applicazione più utile è probabilmente un'altra.
Il trucco che cambia completamente il modo di dissaldare
È qui che la lega con bismuto diventa davvero preziosa.
Immagina di dover rimuovere un connettore HDMI, USB, USB-C, un integrato con molti pin o qualsiasi altro componente con diversi punti di giunzione. Il problema di solito non è fondere una singola giunzione. Il problema è tenere tutte le giunzioni fuse contemporaneamente.
Scalda una zona, passi alla successiva e quando arrivi all'altro lato la prima è già tornata solida. La soluzione classica è alzare la temperatura e spingere di più con l'aria calda. Funziona, ma aumenta anche il rischio di danneggiare la scheda.
Con Sn42Bi58 si può fare diversamente. Si applica una piccola quantità sulle giunzioni esistenti e si lascia che le due leghe si mescolino. L'aggiunta di bismuto abbassa considerevolmente il punto di fusione della miscela risultante: la giunzione rimane liquida più a lungo e il componente si rimuove molto più facilmente.
In molti casi il risultato è sorprendente. Un connettore che sembrava incollato alla PCB può venir via quasi senza sforzo.
Per questo, la siringa è spesso più pratica del barattolo: depositi una goccia minima su ogni punto senza riempire mezza scheda.
Se devi fare forza, stai sbagliando qualcosa
È probabilmente una delle regole più importanti quando si rimuovono componenti.
Se devi tirare con forza un connettore o fare leva su un integrado, vuol dire che da qualche parte c'è ancora una giunzione solidificata. Ed è lì che iniziano i guai: pad strappati, tracce danneggiate, via rotte e connettori deformati.
Usare una lega a bassa temperatura serve proprio a evitare quella situazione. L'obiettivo non è strappare il componente. L'obiettivo è che tutte le sue giunzioni siano liquide e il componente venga via da solo.
Meno temperatura significa meno rischi per la scheda
Il calore è indispensabile per saldare e dissaldare, ma è anche una delle principali cause di danni durante una riparazione.
Le schede moderne possono avere molti strati in rame e grandi piani di massa che assorbono enormi quantità di energia. Si finisce nella situazione classica in cui si avvicina il saldatore e la giunzione sembra non voler fondere. Si alza la temperatura. Si continua a scaldare. E mentre si cerca di lavorare in un punto preciso, tutta l'area circostante della PCB comincia a surriscaldarsi.
Con una lega a bassa temperatura si riduce questo stress termico e si evitano problemi come pad sollevati, deformazioni della plastica, danni agli adesivi, delaminazione della PCB o surriscaldamento inutile dei componenti vicini.
Nelle riparazioni non conta solo la temperatura visualizzata sul display della stazione. Conta anche per quanto tempo quella temperatura viene applicata. Per questo aiuta molto lavorare con un preriscaldatore dal basso e proteggere le zone circostanti con nastro Kapton.
Dove risulta particolarmente utile?
Connettori USB, HDMI e USB-C
Sono uno degli esempi più evidenti. Hanno diversi punti di giunzione e, in molti casi, grandi ancoraggi metallici collegati a massa. Tenere tutto fuso contemporaneamente può essere complicato, e una piccola quantità di Sn42Bi58 può rendere la rimozione molto più semplice.
Integrati SMD
Può essere usata anche per rimuovere componenti con molti pin. L'idea è sempre la stessa: distribuire la lega sulle giunzioni e fare in modo che rimangano tutte liquide abbastanza a lungo.
Schermi metallici (shield can)
I BGA shield can saldati direttamente alla scheda possono essere fastidiosi da rimuovere perché hanno diversi punti di giunzione distanziati tra loro. Abbassare il punto di fusione aiuta molto.
Schede e componenti sensibili al calore
Schede flessibili, PCB sottili, componenti vicini alla plastica, piccoli moduli elettronici o zone con adesivi sono ottimi candidati per lavorare a temperatura ridotta.
Riparazione di illuminazione LED
I LED sono componenti piuttosto sensibili all'eccesso di calore. Una lega a bassa temperatura può tornare utile quando si vuole ridurre al minimo lo stress termico durante una riparazione.
La pasta e il lingotto Sn42Bi58 non sono la stessa cosa
In rete si trova Sn42Bi58 in vari formati: pasta, filo, lamine, sfere, barre e piccoli lingotti. A volte le barre attirano l'attenzione perché hanno prezzi anche elevati. Sono la stessa cosa?
La lega metallica può essere identica, ma il prodotto no.
Una barra Sn42Bi58 è sostanzialmente metallo solido composto da stagno e bismuto in quella proporzione. La pasta contiene particelle fini di quella stessa lega mescolate con flux e altri componenti che ne facilitano l'applicazione. Il flux aiuta a eliminare gli ossidi e favorisce la bagnatura delle superfici metalliche da parte della saldatura.
Per la riparazione elettronica, la pasta è un formato molto comodo perché permette di applicare quantità minime esattamente dove servono. Ecco perché i due prodotti che abbiamo — il barattolo da 50 g e la siringa da 40 g — sono entrambi in pasta.
138 °C non significa impostare il saldatore a 138 °C
È un errore abbastanza comune.
Il fatto che Sn42Bi58 fonda a 138 °C non significa che si debba impostare la stazione esattamente su quella temperatura. La punta del saldatore trasferisce continuamente calore al componente, alle tracce e a tutta la massa di rame circostante. Se si imposta il saldatore praticamente allo stesso valore del punto di fusione, il trasferimento termico sarà lentissimo.
La temperatura di lavoro reale deve essere superiore. L'importante è trovare un punto in cui la giunzione fonde rapidamente e si riesce a togliere il calore il prima possibile. Spesso è meglio lavorare pochi secondi a una temperatura leggermente più alta che mantenere a lungo una temperatura troppo bassa.
Attenzione anche alla punta: se è ossidata e non raccoglie lo stagno, trasferisce il calore molto peggio e finirai per alzare la temperatura senza necessità. Una pasta ravvivante per punte risolve il problema in un attimo.
Allora perché non usare sempre Sn42Bi58?
Perché ha anche dei limiti. Le leghe ad alto contenuto di bismuto sono generalmente più fragili e meno duttili rispetto ad altre leghe per saldatura.
Per molte applicazioni questo non è un problema. Bisogna però tenerlo a mente quando una giunzione è soggetta a urti, vibrazioni, flessioni o sollecitazioni meccaniche ripetute.
Questo spiega una situazione che all'inizio può sembrare contraddittoria: Sn42Bi58 può essere eccellente per rimuovere un componente da uno smartphone, ma ciò non significa che si voglia usarla per tutte le giunzioni definitive di quello stesso telefono.
Una cosa è usarla come aiuto durante una riparazione. Un'altra è scegliere quale lega lasciare come giunzione finale — in quel caso di solito si torna a un Sn63/Pb37 o a una pasta senza piombo convenzionale, a seconda del dispositivo.
Massima attenzione se la scheda ha già giunzioni con piombo. Mescolando bismuto con certe leghe che contengono piombo si possono formare composizioni Sn-Bi-Pb con punti di fusione estremamente bassi, intorno ai 96 °C in determinate proporzioni. Questo può essere problematico se quella miscela viene lasciata a formare parte di una giunzione definitiva.
Per questo, quando si usa Sn42Bi58 per facilitare la dissaldatura, una buona pratica è rimuovere poi i residui con la treccia dissaldante, pulire bene i pad e rifare la giunzione con la lega appropriata.
È particolarmente importante tenerlo a mente su apparecchi datati o su schede che hanno già subito altre riparazioni: spesso non si sa quale lega abbia usato chi ha lavorato prima su quella scheda.
La lega con bismuto è compatibile RoHS?
La lega Sn42Bi58 non contiene piombo. Stagno e bismuto non rientrano nemmeno tra le sostanze vietate dalla Direttiva RoHS, quindi questa composizione è ampiamente utilizzata come lega senza piombo in applicazioni compatibili RoHS.
Bisogna però distinguere tra la composizione di una lega e la certificazione specifica di un prodotto. Per affermare che un determinato riferimento commerciale è certificato RoHS, occorre disporre della relativa documentazione del produttore.
A livello di composizione, Sn42Bi58 è una lega priva di piombo e adatta per applicazioni che richiedono giunzioni a bassa temperatura.
Come sfruttarla al meglio
Non c'è bisogno di riempire la scheda di pasta. Per facilitare una dissaldatura di solito basta aggiungere una piccola quantità e fare in modo che si mescoli bene con la lega esistente.
È importante anche distribuirla uniformemente. Se si sta rimuovendo un connettore da veinte puntos e diciannove sono liquide ma una è ancora solida, quel singolo punto può strappare un pad.
Un altro consiglio importante è usare il flux quando serve. A volte si cerca di risolvere tutto alzando la temperatura, quando qualche goccia di buon flux può migliorare notevolmente la bagnatura e il trasferimento di calore. Se lavori con leghe senza piombo, il RMA-223 le elenca espressamente.
Dopo aver usato Sn42Bi58 per rimuovere un componente, conviene pulire bene la zona: treccia dissaldante per eliminare i residui della miscela precedente, e alcool isopropilico con un pennello antistatico per lasciare i pad puliti prima della nuova giunzione.
E, come per qualsiasi lavoro di saldatura elettronica, è consigliabile usare un sistema di aspirazione dei fumi. Il fatto che una lega non contenga piombo non significa che sia una buona idea respirare i vapori del flux.
Un prodotto che probabilmente userai più per dissaldare che per saldare
È forse la cosa più curiosa della lega con bismuto. Viene venduta come lega per saldatura a bassa temperatura, ma per molti tecnici che riparano elettronica finisce per diventare principalmente uno strumento di dissaldatura.
Non sostituisce la lega che usi di solito. Non ha senso usarla in ogni riparazione. Semplicemente risolve molto bene un problema specifico.
Quando hai davanti un connettore che sembra impossibile da togliere, un componente circondato da plastica o una PCB che assorbe tutto il calore che le dai, avere a disposizione una lega Sn42Bi58 può cambiare completamente il lavoro.
È uno di quei consumabili che possono stare settimane fermi sul banco. Finché non arriva quella riparazione difficile e ti ricordi di averlo.
Ed è lì che capisci perché la lega con bismuto merita un posto accanto al flux, alla treccia dissaldante e alla lega tradizionale.
